Sběrnice SMJ

Stručný popis
Jde o prodlouženou sběrnici s 1+11 konektory. Sběrnice SMJ je navržená pro konkrétní aplikaci, nemám tušení co by to melo bít. Tím pádem je na sběrnici SMJ pár rozdílu vůči ARB-1:

sběrnice je prodloužená o 4 konektory z toho poslední dva maji rozteč 30mm místo 25mm, určené pro dvě desky MAS
sběrnice je napájena pouze napětím +5V, +15V, -15V, 0V a napěti -5V, +12V, -12V se vytváří v pomocních stabilizátorech přímo na sběrnici
napěti +15V, -15V je přivedeno na špičky na který je s daním napětí počítáno
je možno přivést na sběrnici externích +12V ale to se nachází na špičkách 21 a 22 /S1 (MAP1), S2 (MAP2)/

součástky jsou osazené z obou stran

DVT, MAS, SMJ, TRC, plus další standardní desky byly součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

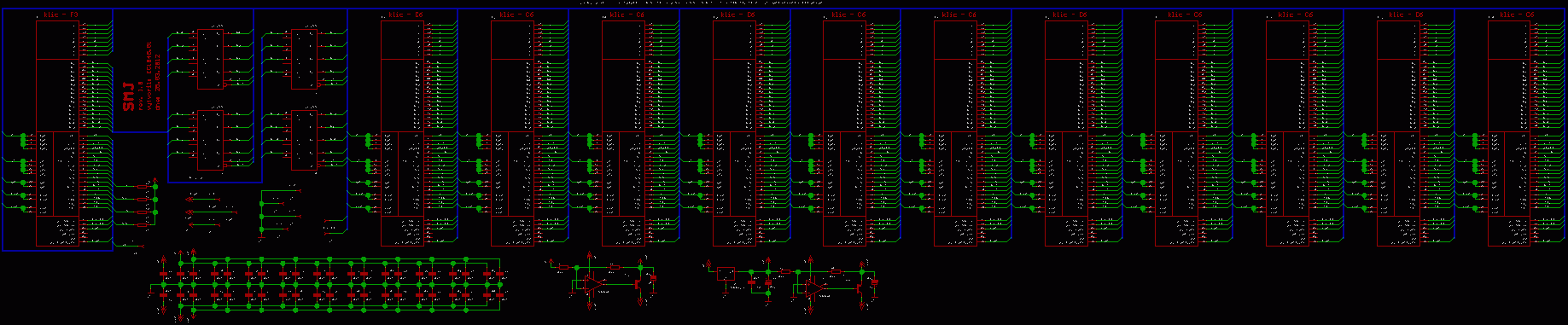

Schéma SMJ a černobílá verze ZDE.

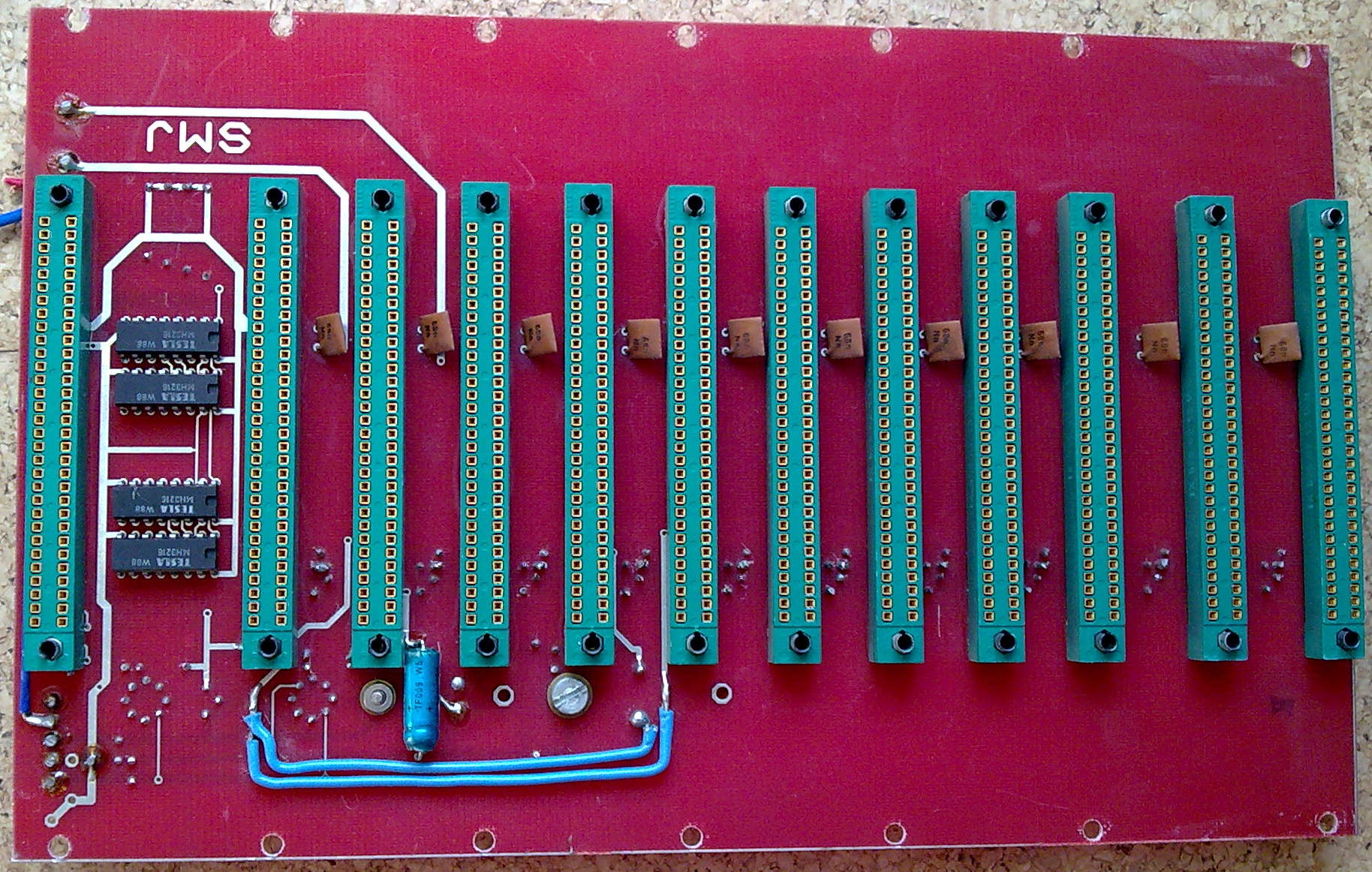

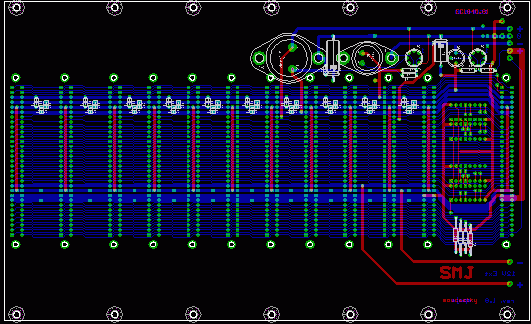

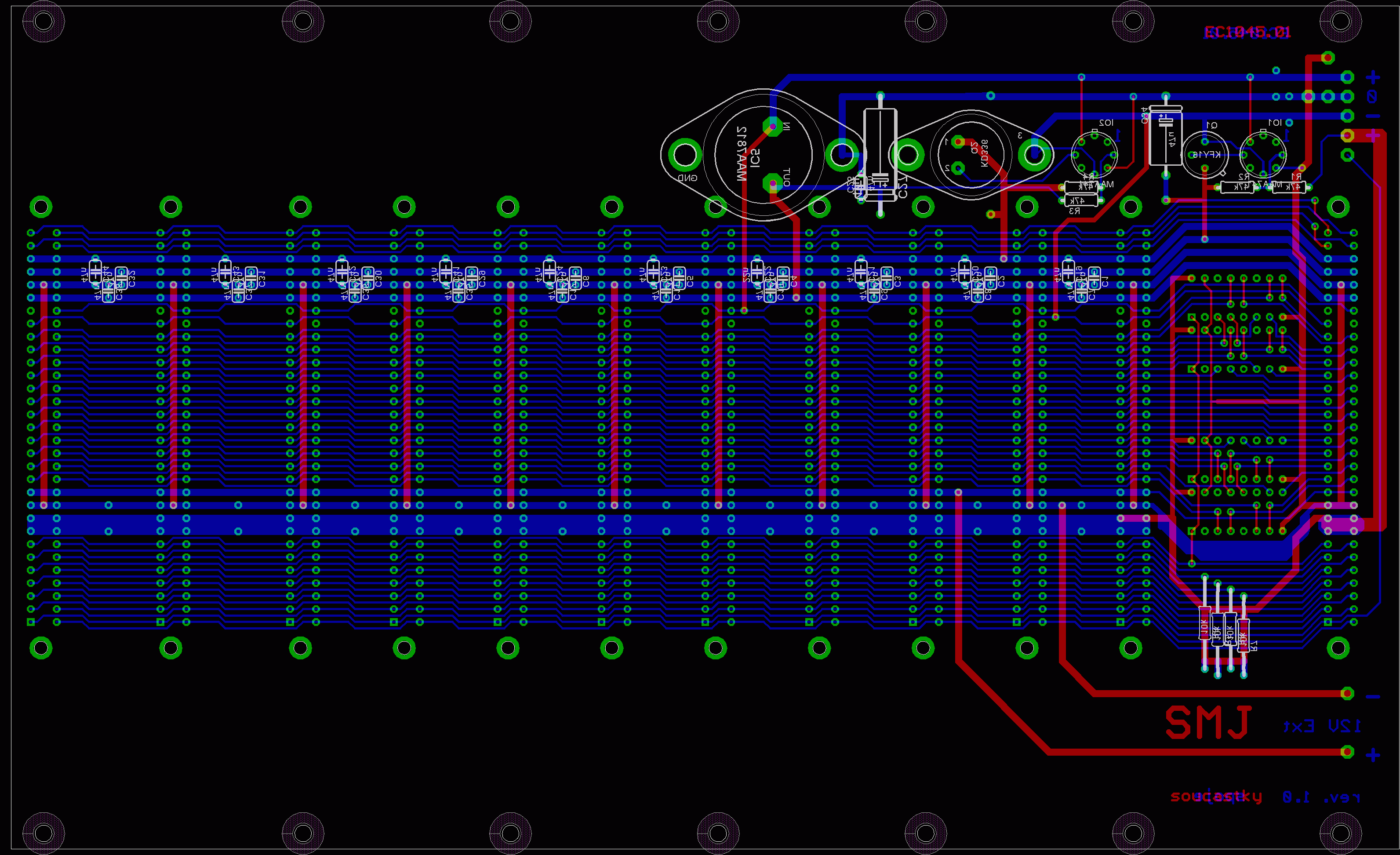

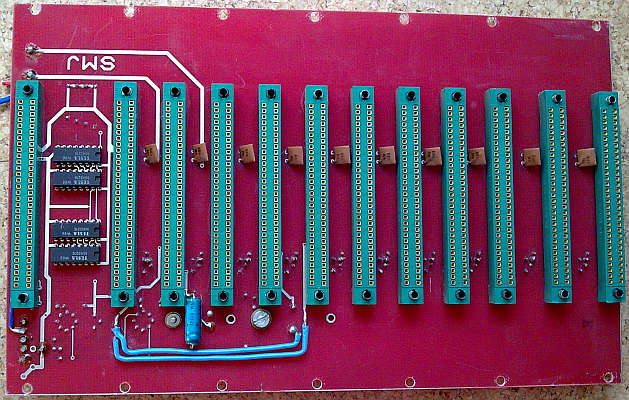

DPS SMJ rozložení součástek ze strany součástek.

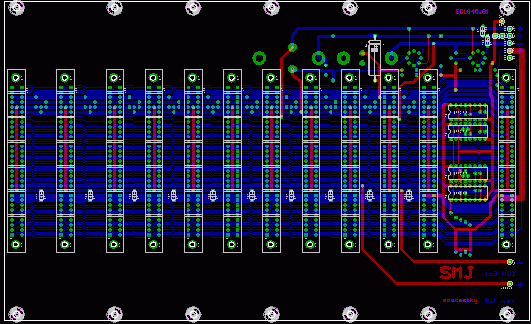

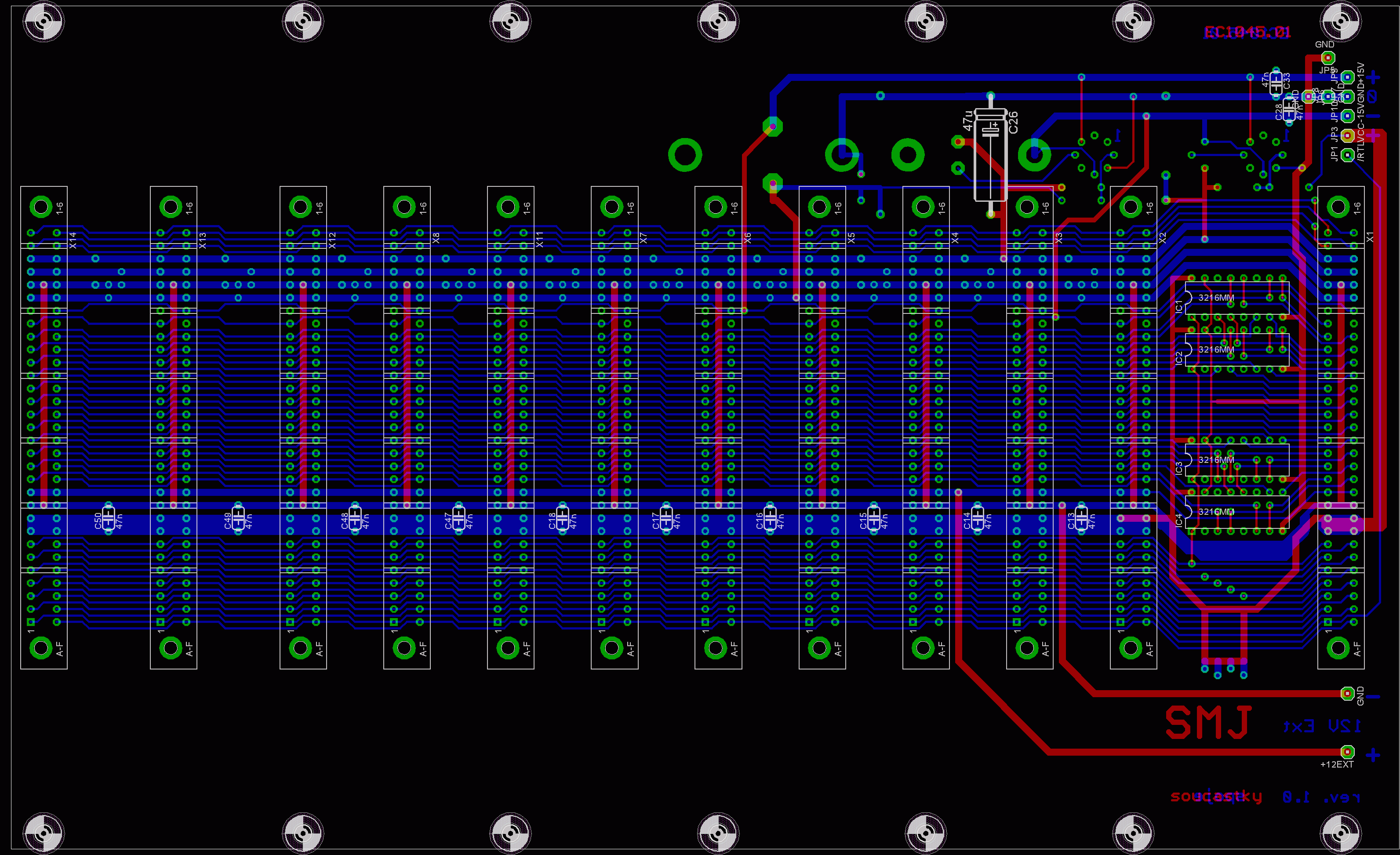

DPS SMJ rozložení součástek ze strany spojů.
