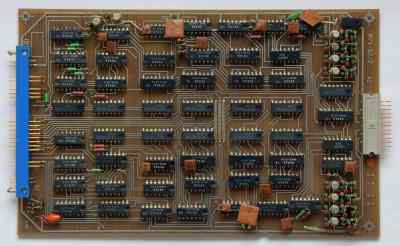

SD-52

K desce SD-52 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

PB-01, SD-52, plus další standardní desky byly součástí jednoho systému. Netuším k čemu daný systém sloužil. Získáno jako torzo.

Stručný popis funkce.

Deska SD-52 má nestandardní rozměr 222,5x140mm aneb jde o prodlouženou desku. Deska SD-52 obsahuje čtyři dekodéry pro polohová čidla s pamětí do 256 kroků. Paměť je řešená pomocí vratných čítačů, je možno číst jak stav čítačů tak průchod stavem 127 který je vybaven záchytným klopným obvodem. Je možno uvést jednotlivé dekodéry do výchozího stavu a to pouze zápisen na konkrétní adresu.

Adresace desky

Deska je adresovaná jako porty s neúplným dekodérem adres a zabírá 8 adres pro zápis a 8 adres pro čtení. Adresace je možná jen v rozsahu adres 80H-FFH s výběrem 4 ze 2 pro dresy A3 až A6, aneb k dispozici je 6 možných adres: 98H až 9FH, A8H až AFH, B0H až B7H, C8H až CFH, D0H až D7H a E0H až D7H.Neúplné adresování s výběrem 4 ze 2 pro dresy A3 až A6 umožňuje provádět zápis do více desek najednou.

Celkově jde tedy mít až 24 polohových snímačů.

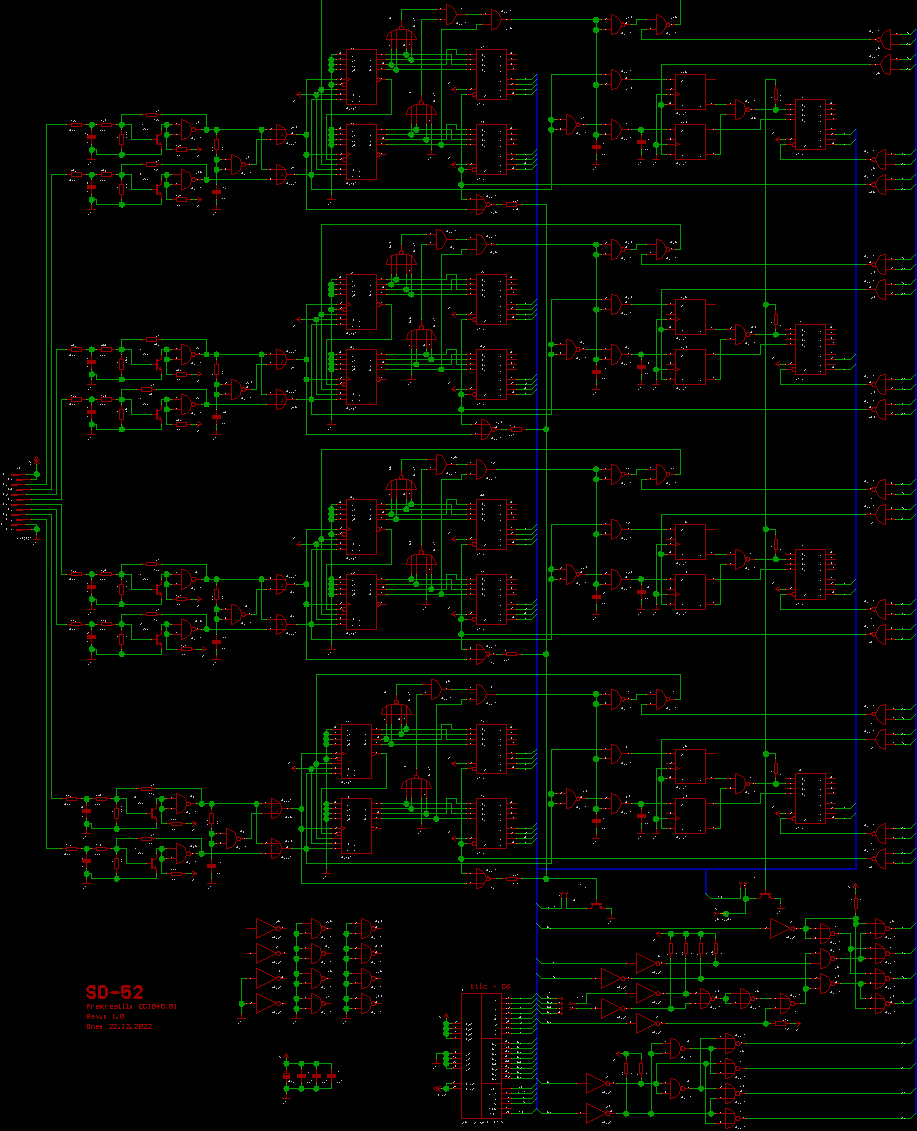

Schéma SD-52 a černobílá verze ZDE.

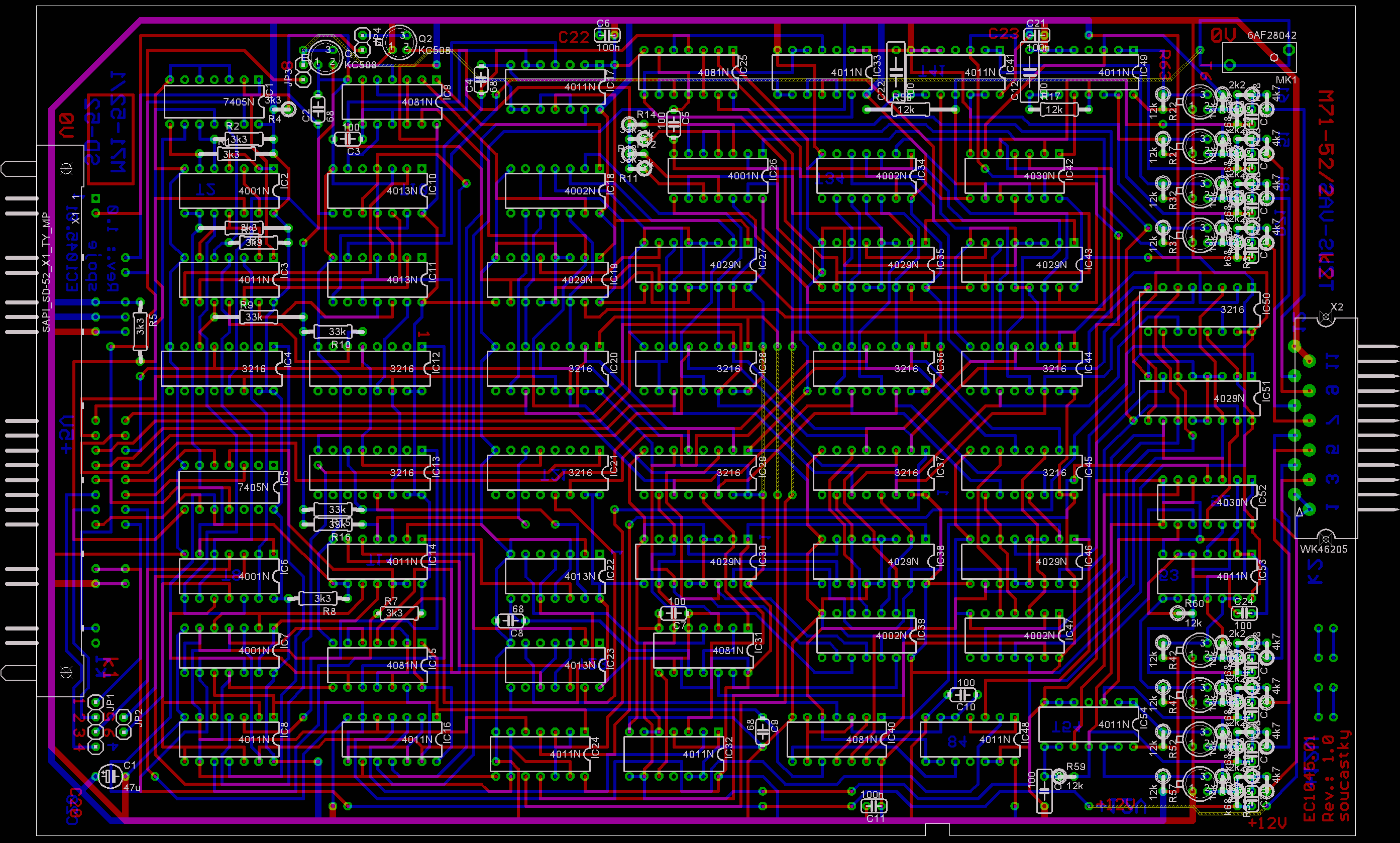

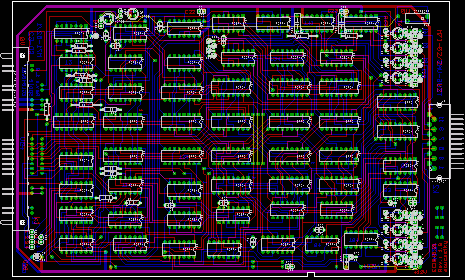

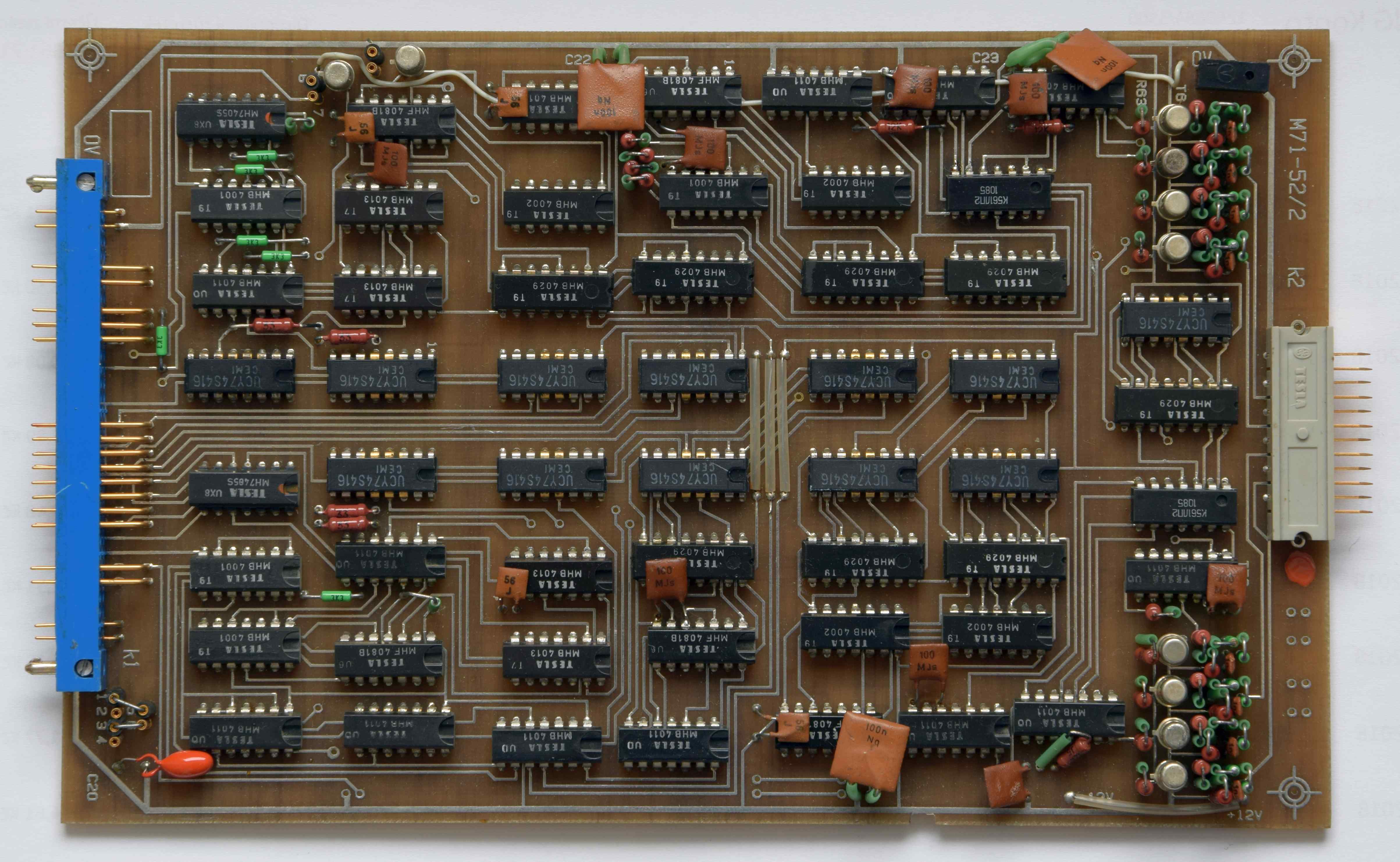

DPS SD-52
