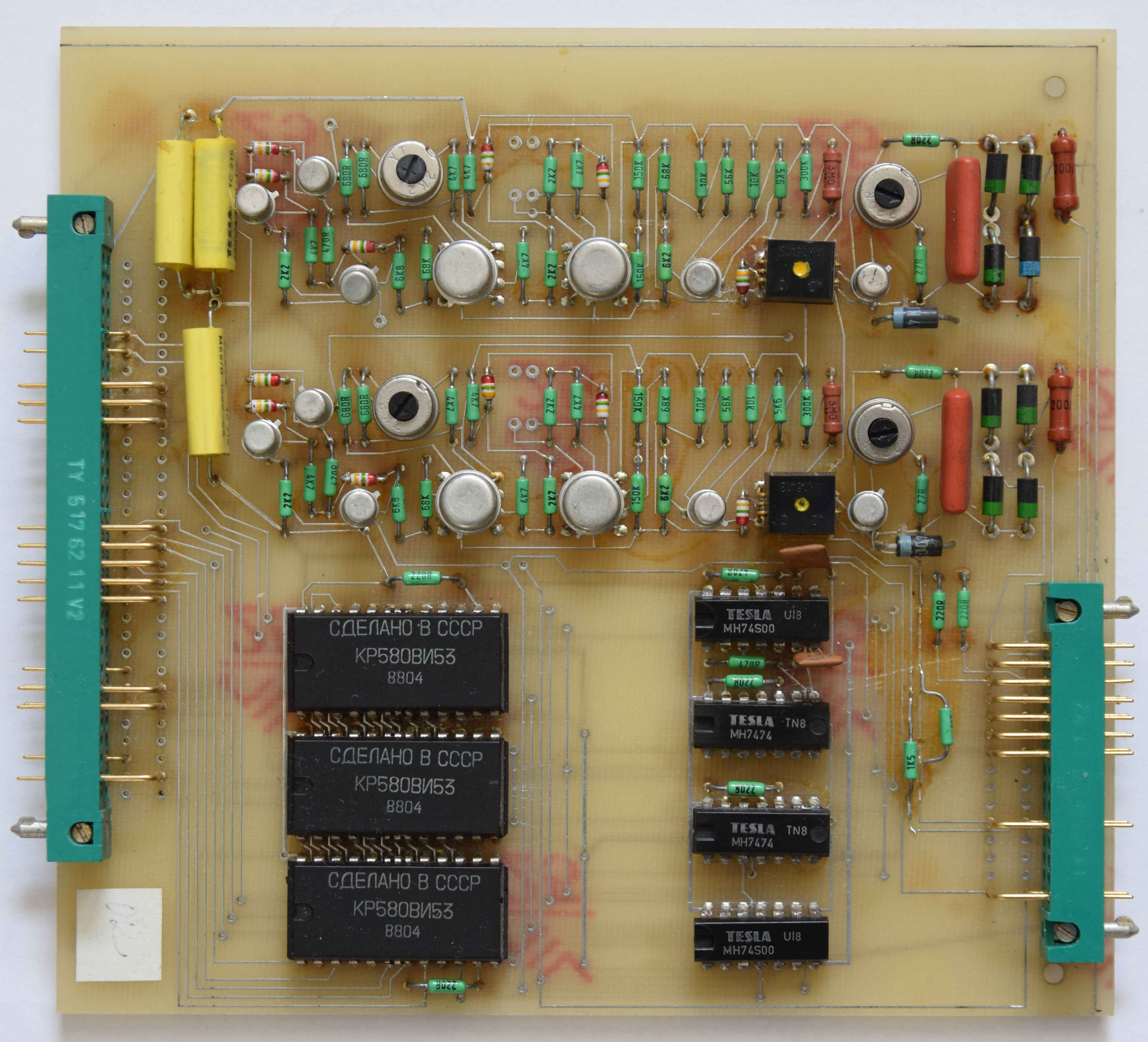

OVABS



K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Absolutně netušim k čemu sloužila

Deska je adresována v paměti pomocí upravené desky REM-1 přes rezervní signály sběrnice ARB-1.

HRC, OVABS, VYS, plus další standardní, některé upravené desky byly součástí jednoho systému. Netuším, k čemu daný systém sloužil. Desky zapůjčeny z daného systému.

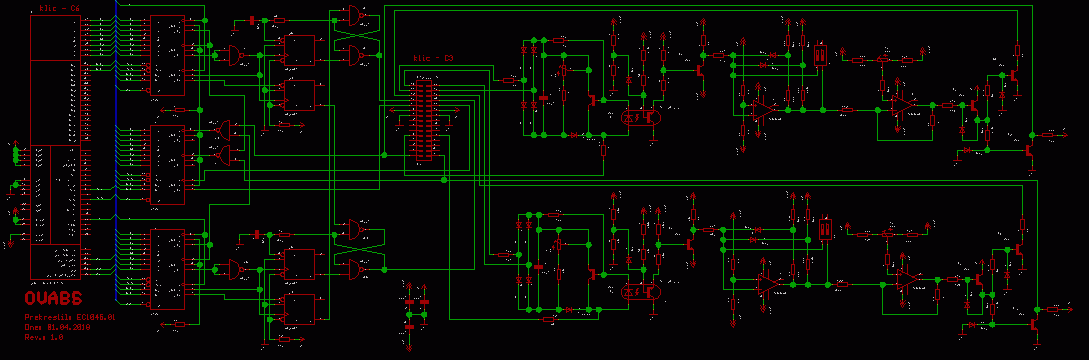

Schéma OVABS a černobílá verze ZDE.

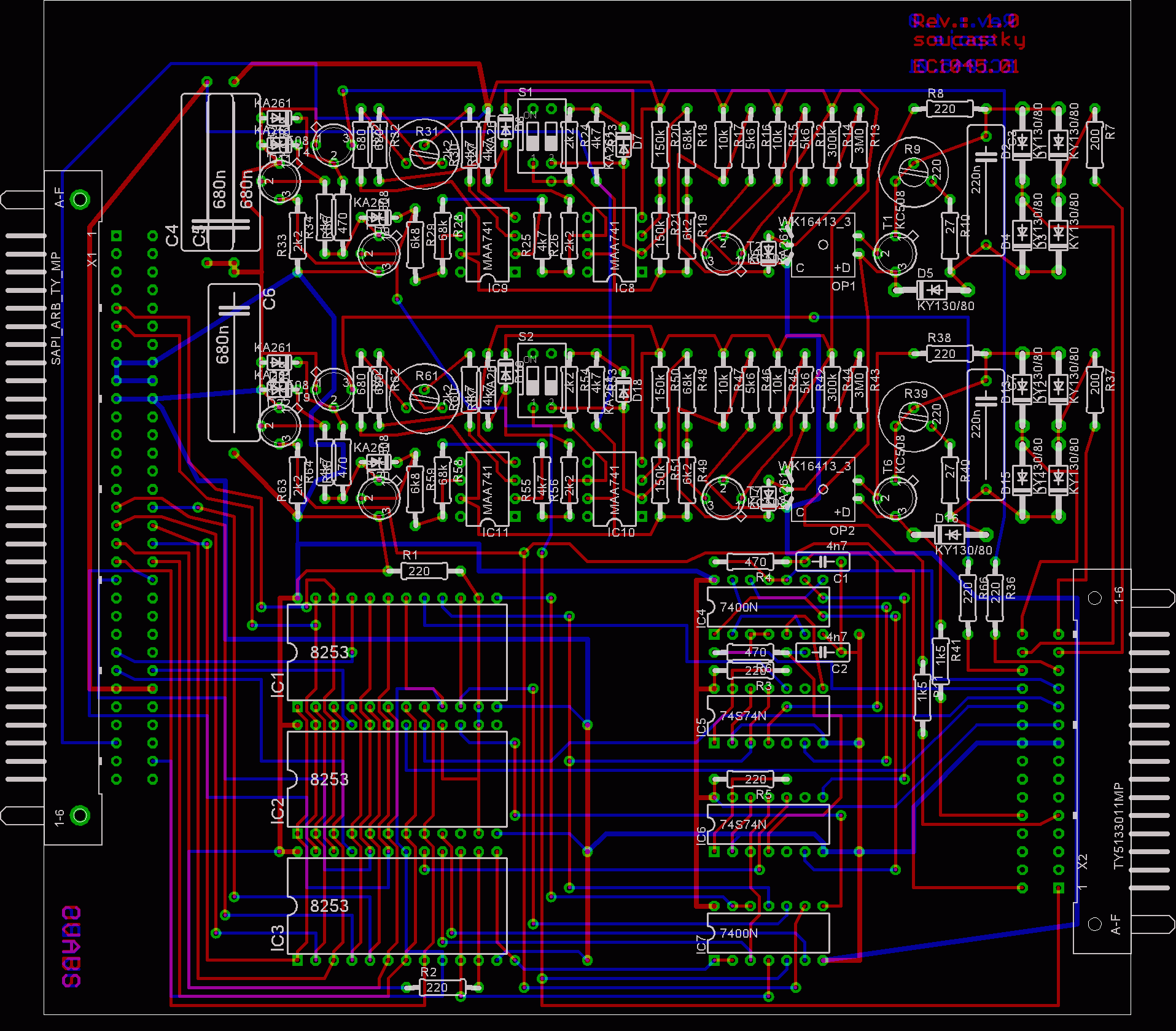

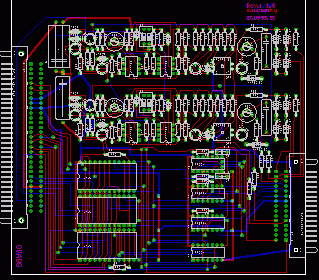

DPS OVABS
