KB-15

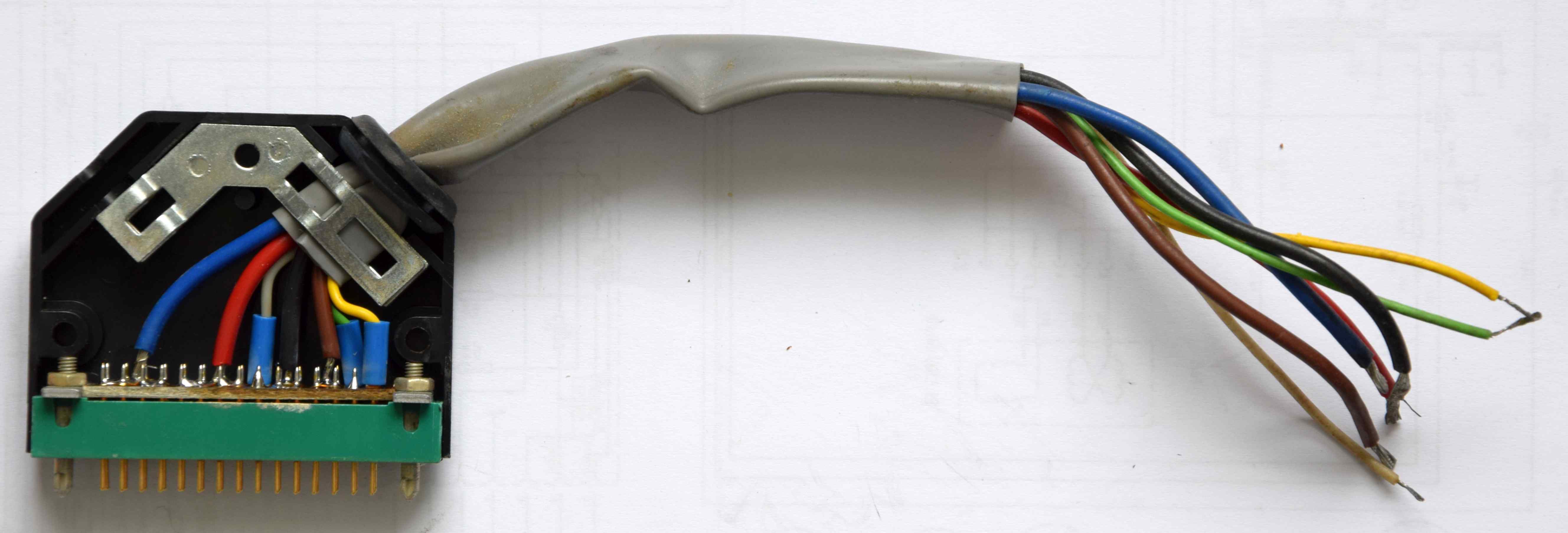

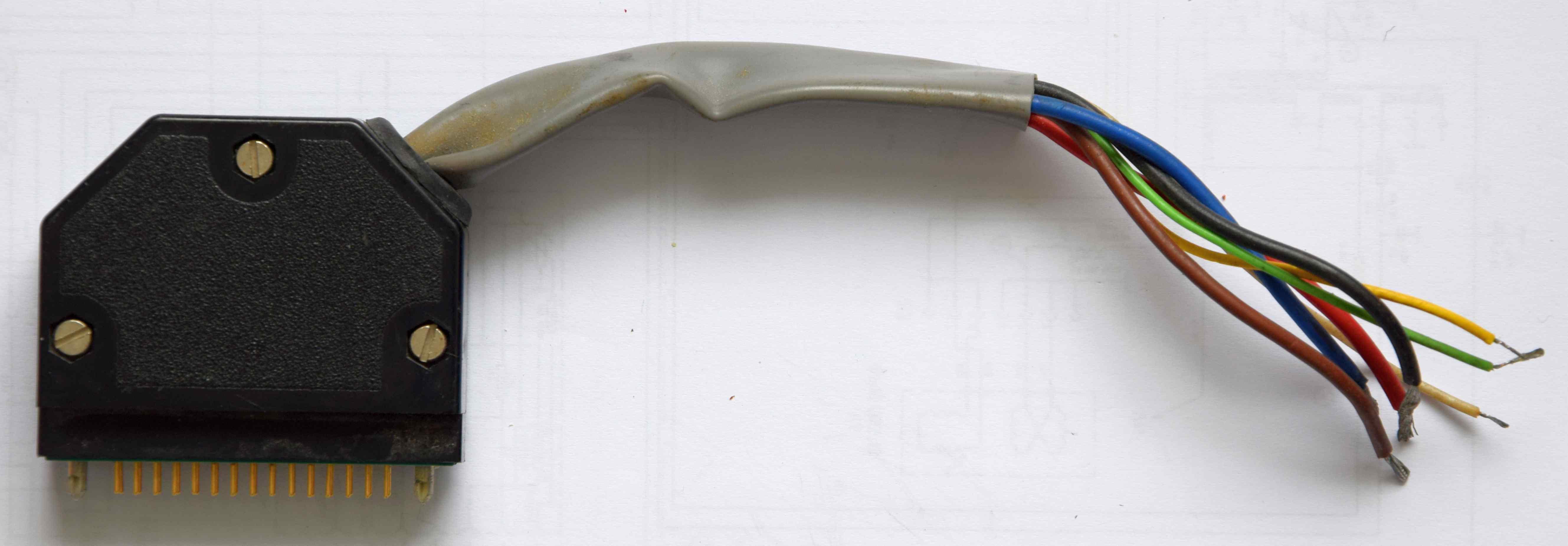

Kabel KB-15 slouží k propojení zdroje ZDR-1A k sběrnici ARB-1 a IOB-1. Délka kabelu KB-15 je 15 cm.

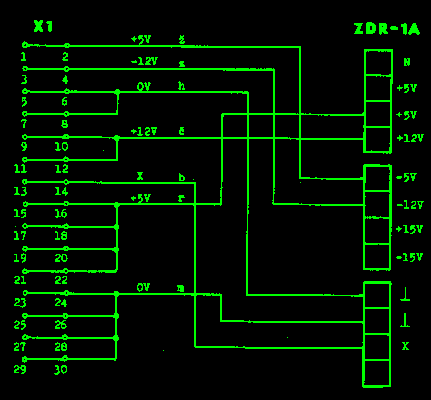

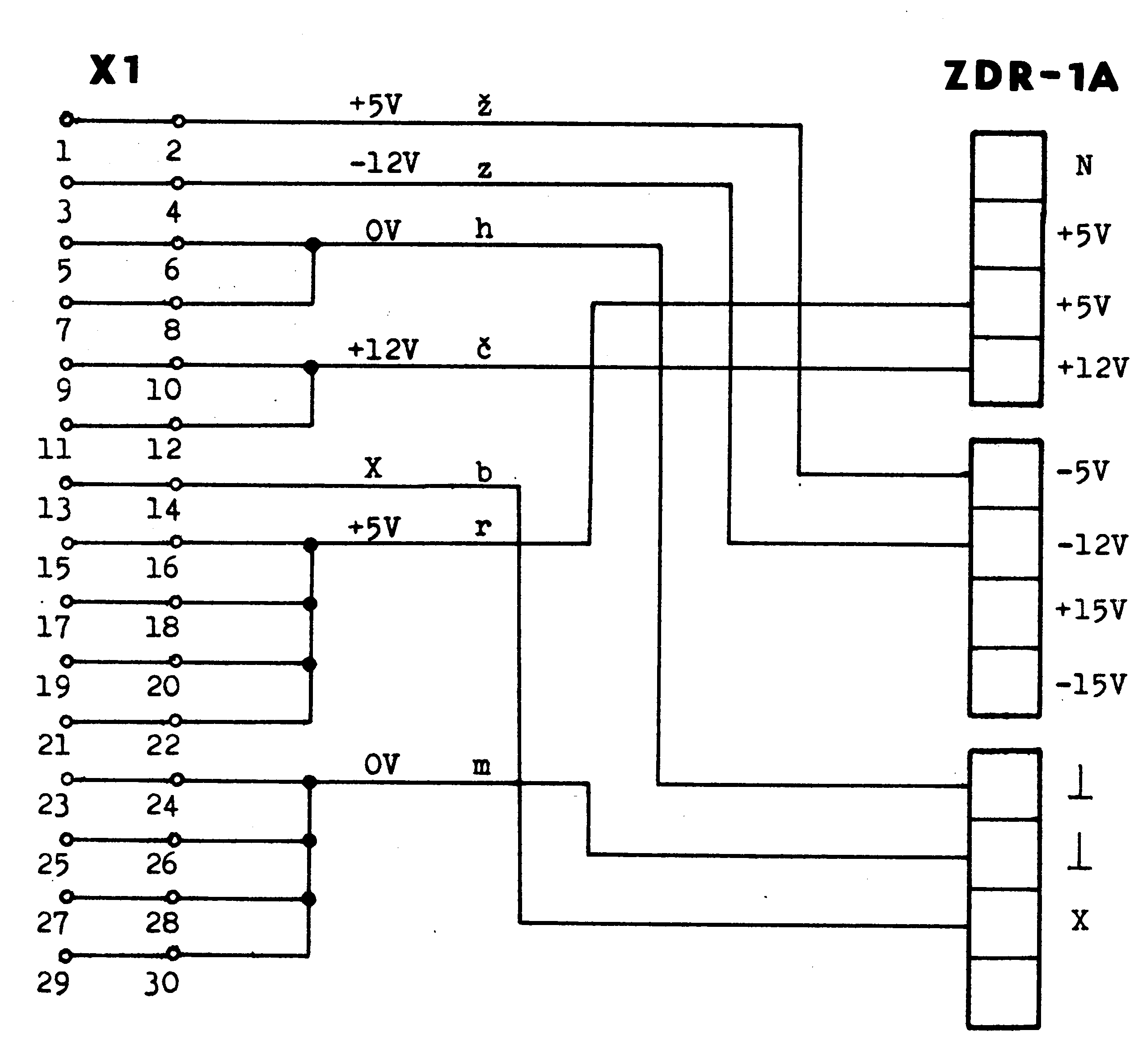

ELEKTRICKÉ SCHÉMA PROPOJOVACÍHO KABELU KB-15
