K desce J002 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Desky J002 a J005 pravděpodobně patřili do jednoho systému.

Stručný popis funkce.

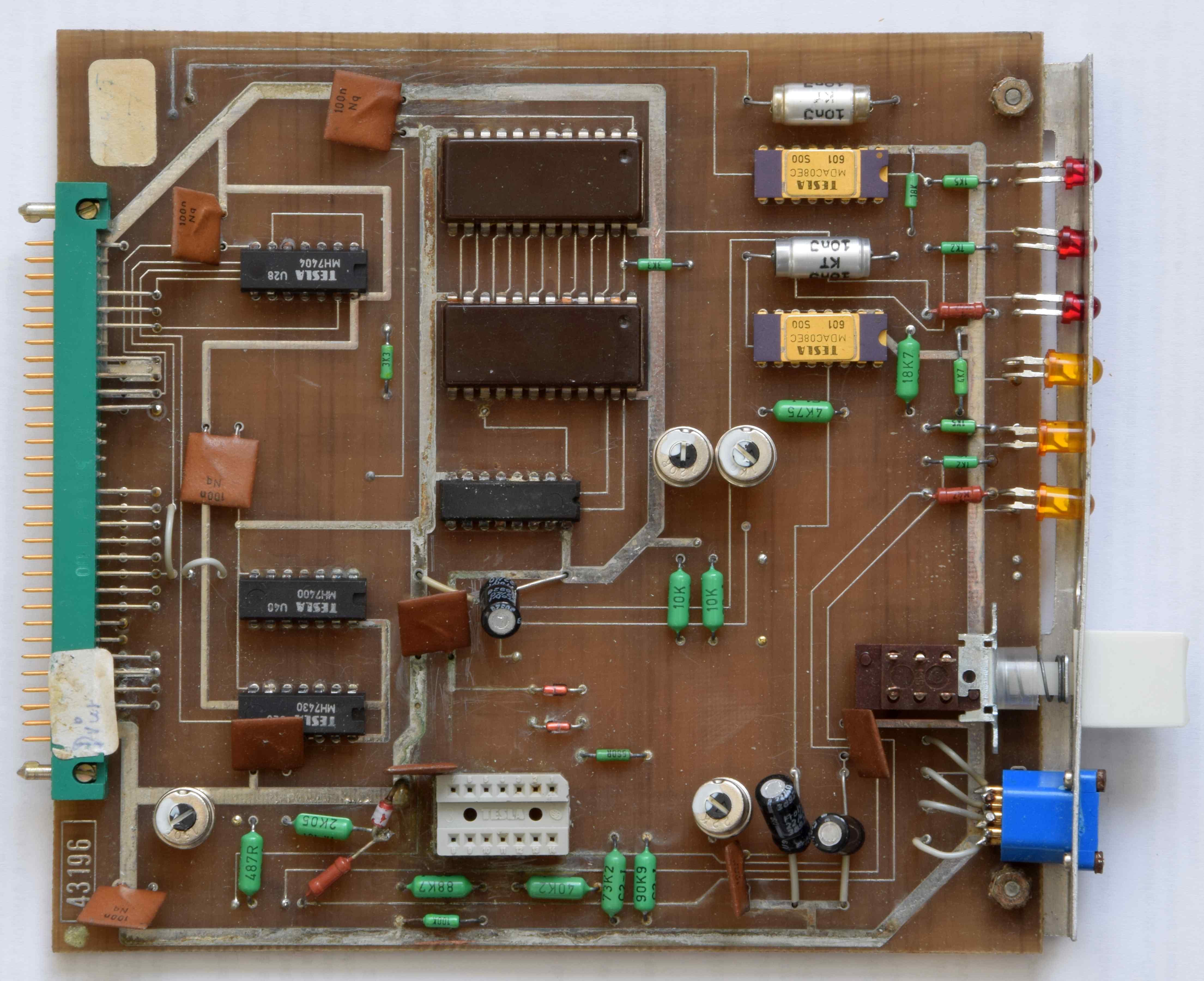

Deska J002 na čelním panelu obsahuje indikační svítivky (LED) pro kontrolu přítomnosti napájecích napětí (+5V, +12V, +15V, -5V, -12V a -15V), tlačítko RESET a napálení konektor WK 462 46, který je shodně zapojen jako u SPN-1. Dále na desce je analogový vyhodnocovací systém, jehož účel mi není znám.

Adresace desky

Dekodér adres je úplný, deska zabírá dvě adresy pro zápis (FAH-FBH nebo F6H-F7H) a jednu adresu pro čtení (FBH nebo F7H).

Schéma J002 a černobílá verze ZDE.

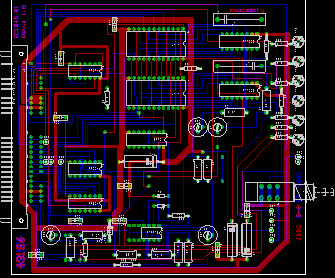

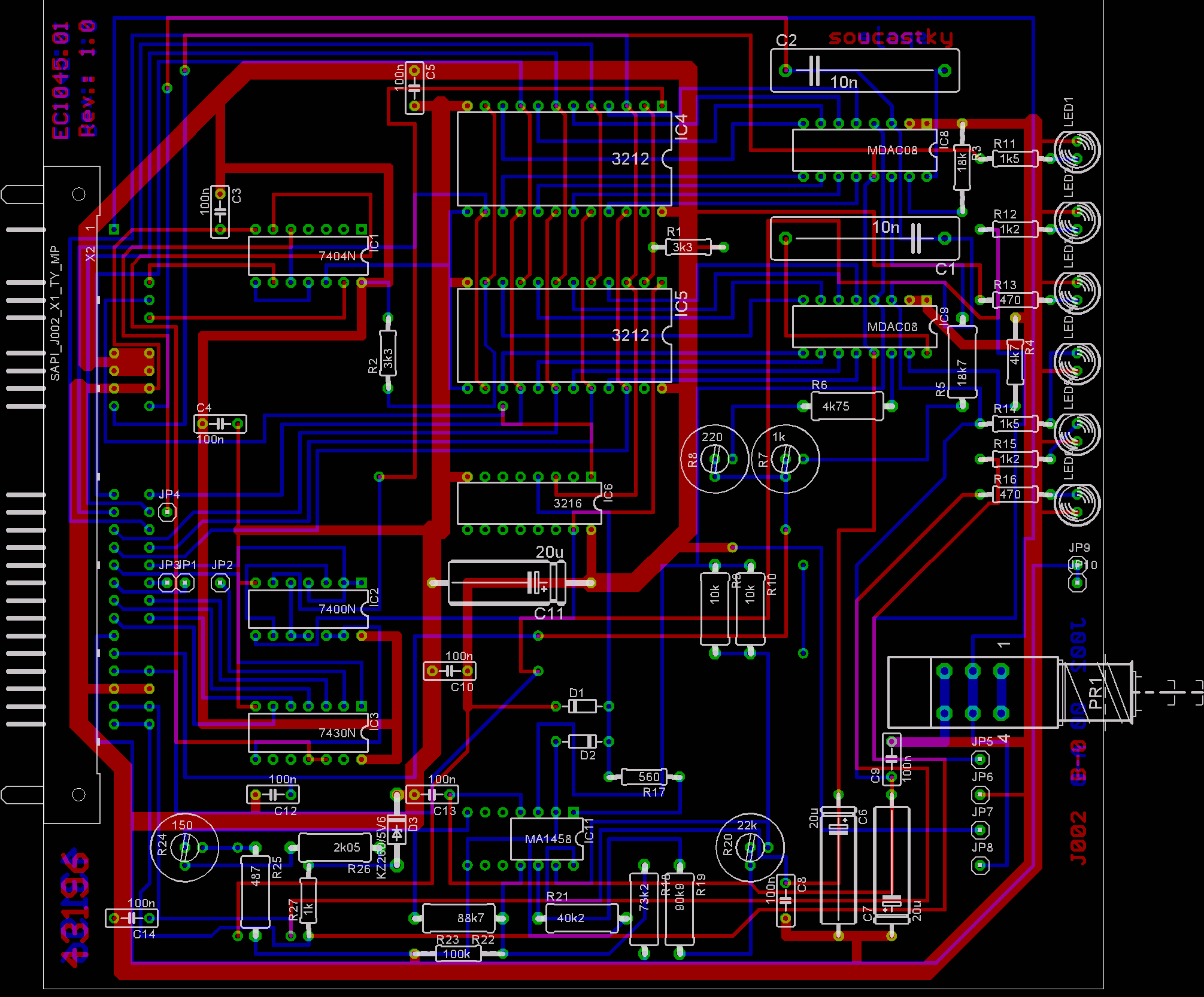

DPS J002
