DPS-1

OCR návodu DPS-1

SAPI-1

DESKA PŘÍSTROJOVÉ SBERNICE

DPS-1

6XV 122 21

6XK 199 52

TESLA ELSTROJ     TESLA LIBEREC     TESLA ELTOS-DIZ

Doplněk k návodu k použití pro desku DPS-1

Upozornění !

Deska přístrojové sběrnice DPS-1 je deska vstupů a výstupů přizpůsobených pro připojení ke sběrnici IMS-2. Umožňuje spolupráci přístrojů propojených touto sběrnicí s mikropočítačem SAPI-1 v rozsahu použitého programového vybavení. Pří konkrétní aplikaci desky je nutné brát v úvahu omezení množiny interfejsových funkcí vyplývajících z toho, že :

Časový limit pro odezvu na signál ATN není splněn !

/t₂ ≤ 200 ns, viz Tesla Brno : Interface IMS-2 Programování materiál k návrhu normy. Brno, 1978, tabulka XXXIX, strana 113./

• V LASTNOSTI

Připojení sběrnice	IMS-2
Délka IMS-2	až 20 M
Připojených přístrojů	až 15




• PRO OBJEDNAVKU

Technické podmínky	TPTE 82-197/84
Číslo jednotné klasifikace	403 682 099 521
Výkresové číslo sestavy	6 XK 199 52

Obsah:

• Úvod
• POPIS FUNKCE
• PROGRAMOVÁNÍ
• INSTALACE
• UDRŽBA
• SERVIS
• TAB. 1 KONEKTOR CANNON
• TAB. 2 ADRESY NA DESCE DPS-1
• TAB. 3 OBSAZENÍ PORTŮ D1C A D2C
• OBSAZENÍ KONEKTORU X1
• OBSAZENÍ KONEKTORU X2
• ROZPISKA SOUČÁSTEK
• TECHNICKÉ PODMÍNKY
• ZARUKA

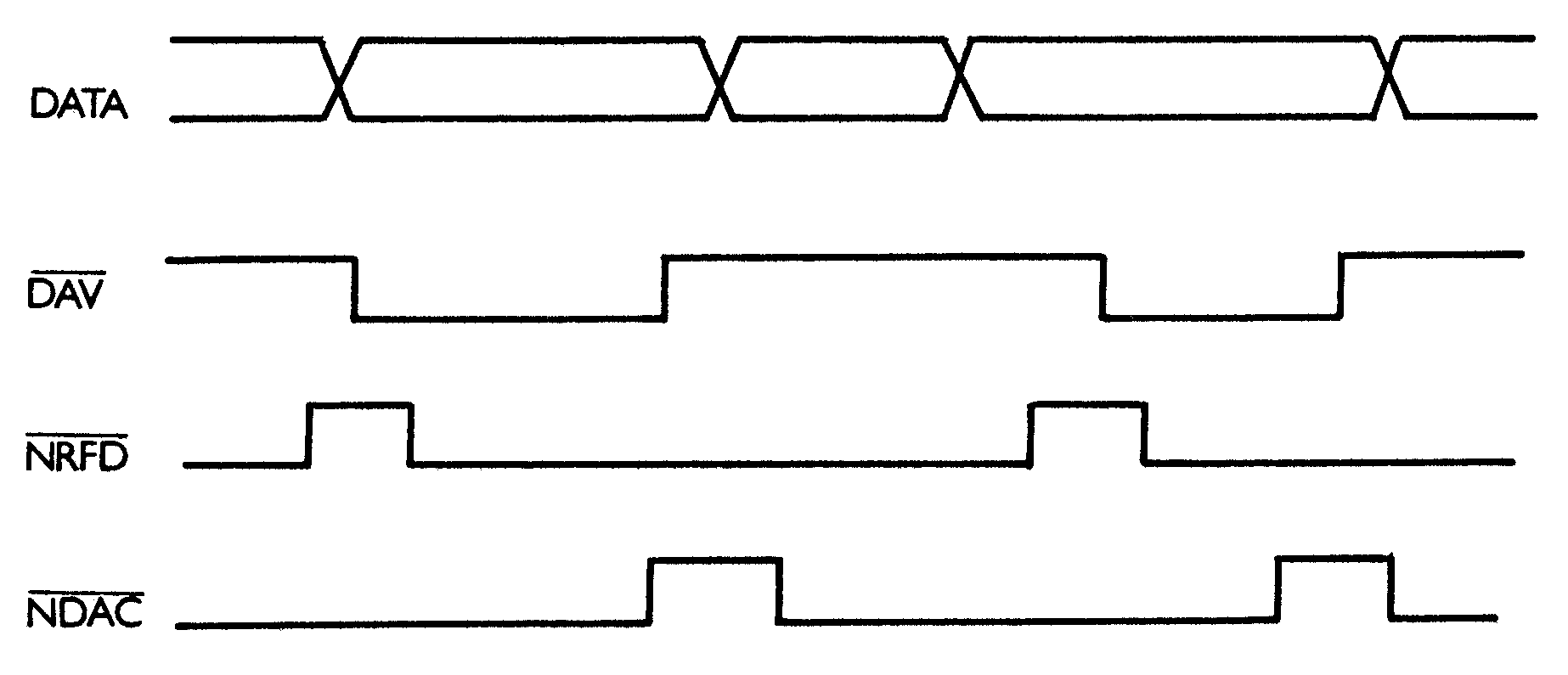

• OBR. 1 KORESPONDENCNI CYKLUS

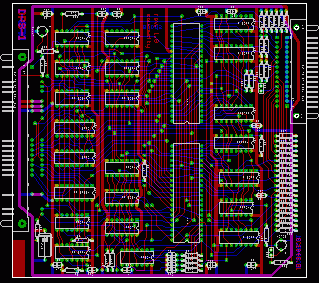

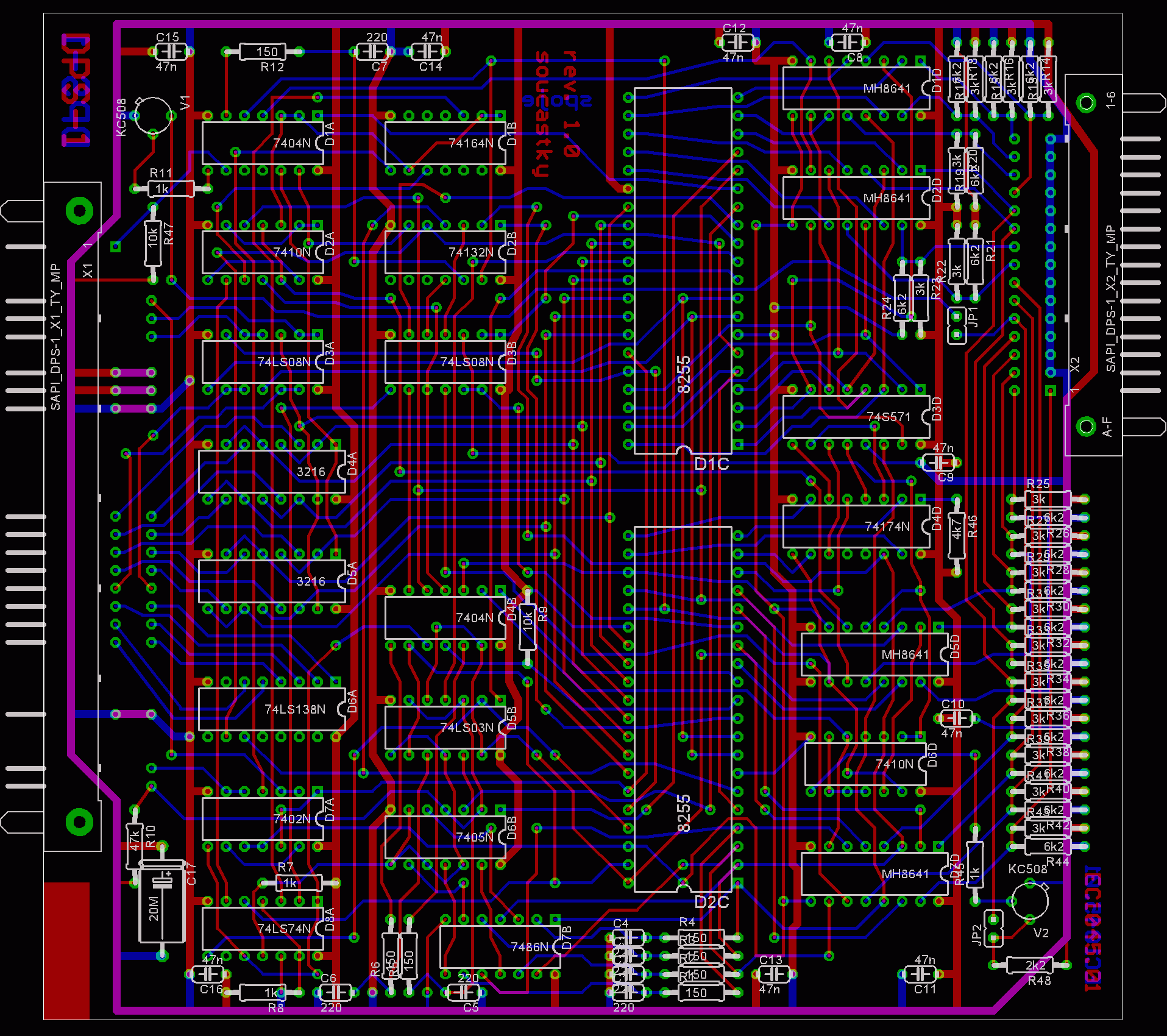

• Výkres osazeni

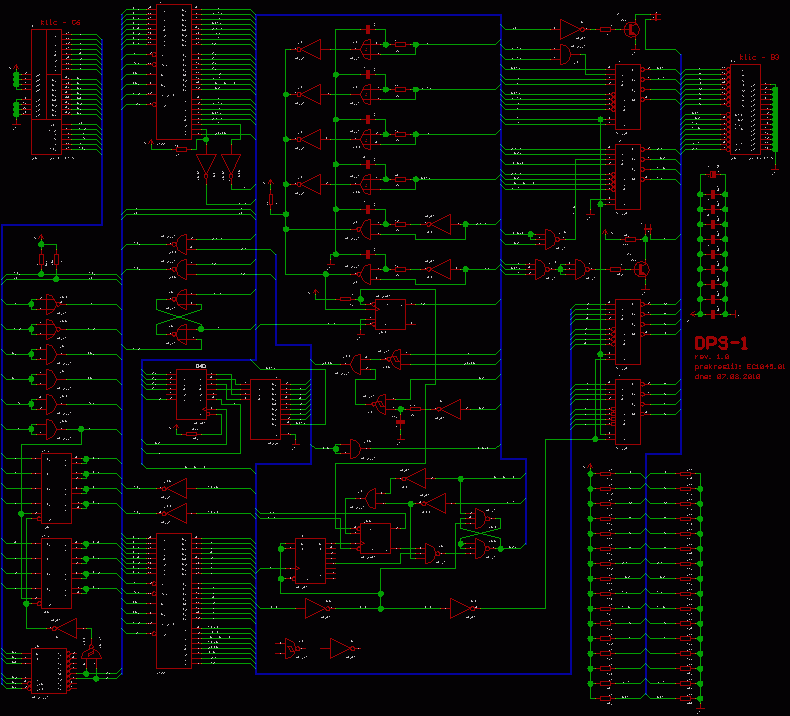

• Elektrické schéma
• Stručná verze dokumentace
• Obsah PROM

• ÚVOD

Deska přístrojové sběrnice /DPS-1/ je určena k propojení SAPI-1 s přístroji vybavenými připojením ke sběrnici IMS-2 /HP-IB BUS, IEEE 488, IEC 625/. Tato sběrnice je určena pro použití v laboratořích a umožňuje sestavovat z přístrojů různých výrobců universální měřící pracoviště, jehož využitelnost se zvyšuje použitím řídícího mikropočítače. Systém SAPI-1, rozšířený o desku DPS-1 je vhodný pro aplikace v laboratořích zejména proto, že jeho stavebnicové řešení umožňuje řídit nejen sběrnici IMS-2, ale i řadu dalších procesů /řízení teploty, ovládání krokových motorů atd./.





• POPIS FUNKCE

• Sběrnice IMS-2

Tato sběrnice slouží k řízení spolupráce až 15 měřících přístrojů a řídících jednotek. Všechna zařízení jsou ke sběrnici IMS-2 připojena paralelně. Podle schopností komunikovat po sběrnici lze rozlišit několik typů zařízení.

"Posluchač"	/Listener/	- informace pouze přijímá
"Mluvčí"	/Talker/	- informace pouze vysílá
"Posluchač/Mluvčí"		- může plnit obě funkce
"Řidič"	/Controller/	- řídi celou sběrnici a obvykle bývá pouze jeden.

Přenos informace po IMS-2 je paralelní, tzv. negativní logikou, až na vzdálenost 20 m. Doporučená vzdálenost mezi jednotlivými přístroji by neměla být větší než 4 m.

Paralelní informace jsou na IMS-2 rozděleny do tří částí:

sběrnice dat,	8 vodičů
sběrnice řízení přenosu dat,	3 vodiče
sběrnice pro řízení interfejsu,	5 vodičů

Označení signálů sběrnice :

DIO 1 až DIO 8	/DATA INPUT OUTPUT/	- datové vodiče
DAV	/DATA VALID/	- data platná
NRFD	/NOT READY FOR DATA/	- nepřipraven pro příjem dat
NDAC	/NOT DATA ACCEPTED/	- data nepřijatá
POZOR	/ATN - ATTENTION/	- označení významu dat na DIO 1 až DIO 8
NUTLOVÁNÍ INTERFACE	/IFC	- INTERFACE CLEAR/ obdoba RESET v mikroprocesoru
VYŽÁDANÍ OBSLUHY	/SRQ	- SERVICE REQUEST/ - obdoba žádosti o přerušení
DÁLKOVÉ OVLÁDÁNÍ	/REN	- REMOTE ENABLE/ - přepnutí ovládání z panelu na sběrnici
KONEC NEBO HLÁSENÍ	/EOI	- END OR IDENTIFY/ - označení konce bloku přenášených zpráv nebo společně s ATN k vyvolání tzv. paralelního hlášení.

Celá sběrnice IMS-2 /16 signálních vodičů, 8 zemí a 1 stínění/ je vyvedena na konektor typu CANNON s dvacetipěti vývody /Tab.l/.

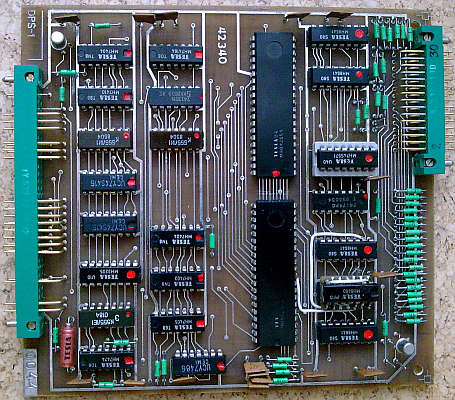

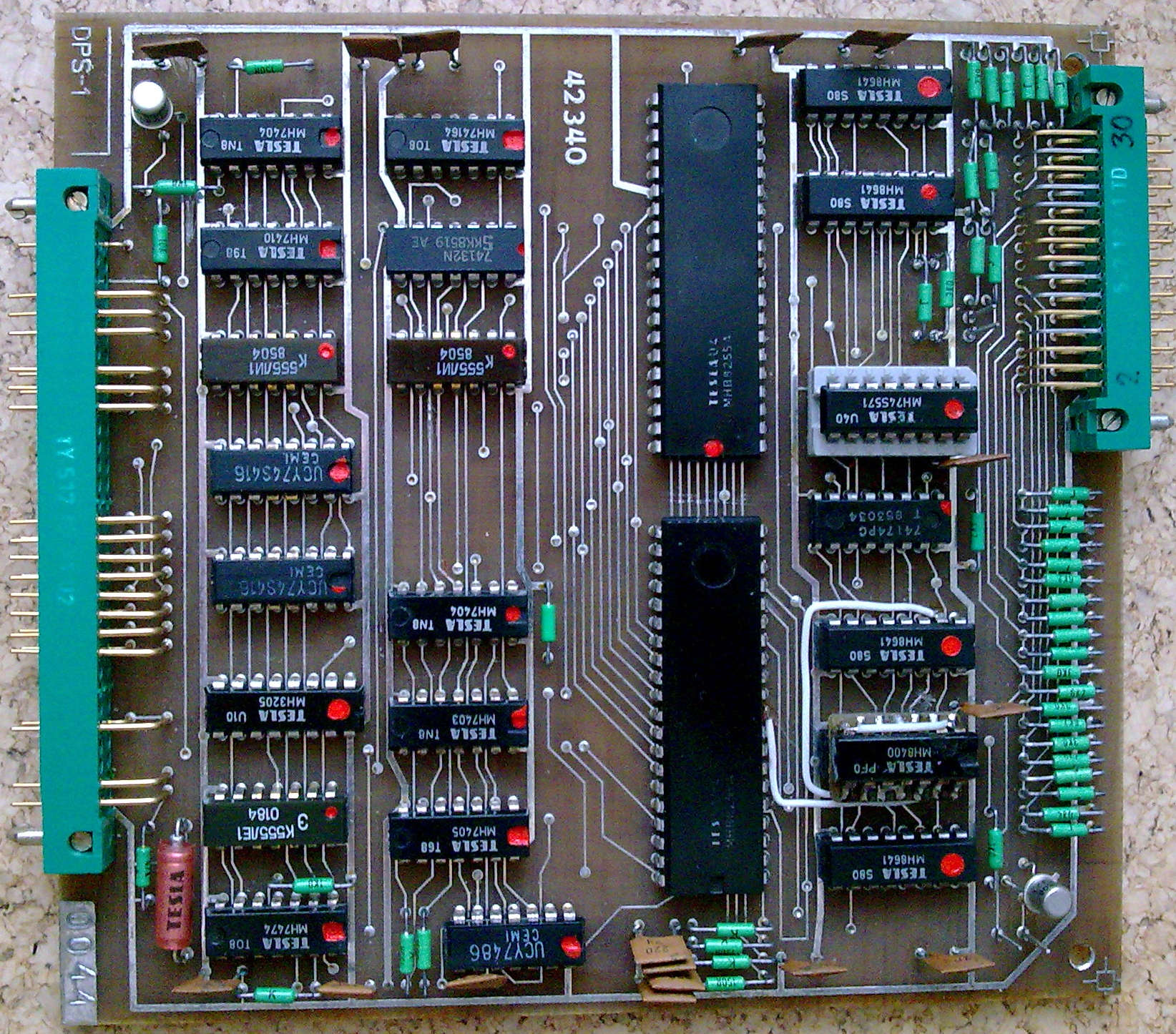

• Deska DPS-1

Deska je navržena tak, aby byla z hlediska uživatele co nejuniverzálnější. Obvodově jsou realizovány ty funkce, které musí probíhat rychle a které lze obtížně zajistit programově.

Deska DPS-1 se skládá ze tří částí. Prvá, standartní u všech desek systému SAPI-1, obsahuje dekodér adresy, zesilovač dat pro sběrnici a oddělovač řídících signálů. Druhá část /obvod D1C/ slouží k přenosu dat ze sběrnice SAPI-1 na IMS-2 a zpět a k řízení vodičů DAV, NDAC a NRFD. Třetí část /obvod D2C/ zajišťuje řízení a snímání stavů na řídící části sběrnice IMS-2 /včetně kontroly chybových stavů a dekódování tzv. vícevodičových zpráv/.

Port A obvodu D1C pracuje jako vstupní a slouží ke čtení dat z vodičů DIO 1 až DIO 8. Port B téhož obvodu pracuje jako výstupní port a slouží k přenosu dat od SAPI-1 na IMS-2. Inverze datových vodičů je zajištěna v obvodech MH 8641. Port C obvodu D1C pracuje jako vstupně výstupní a slouží pro řízení a synchronizaci čtení a zápisu pro brány A a B. Významy jednotlivých bitů jsou tyto:

PC0	INTRB	žádost o přerušení od IMS-2
PC1	OBFB	data připravena na výstupu portu B
PC2	ACKB	data z portu B byla převzata
PC3	INTRA	žádost o přerušení od IMS-2
PC4	STBA	zápis dat do vstupů portu A
PC5	IBFA	data byla přečtena, lze přivést další data
PC6	IESRQ	povoleno přerušení od SRQ
PC7	TEZS	povoleno přerušení od ZMĚNY STAVU


Na přenosu dat spolupracují ze strany počítače ještě tyto signály :

CS	Výběr obvodu 8255
A0	Volba brány
A1	Volba brány
RD	Čtení z 8255
WR	Zápis do 8255
RES	Nulování 8255 /RESET/

Přenos dat ve směru z počítače na IMS-2 zahajuje počítač zápisem do dat portu B /D1C/. Tím je nastaven signál OBF_B a dojde k vyslání dat na sběrnici IMS-2. Po 0,5 µs dojde k otestování výstupu hradla D3B/8, který nesmí být v H. Pokud ve stavu H je, znamená to nepovolený stav IMS-2 /NDAC a NRFD současně v H/ a tato chyba blokuje další postup a vyvolává chybové hlášeni.

Pokud k chybě nedošlo, je po cca 2 µs /čas T1 dle normy IMS-2/ testován signál RDY /D4B/4/ a pokud je jednotkový dojde ke generování signálu DAV. Na tento signál začnou příjemci přebírat data z IMS-2 a převzetí oznamují vysokou úrovní na vodiči NDAC. Na tomto vodiči vzniká tzv. montážní součin a signál NDAC přejde na vysokou úroveň teprve po převzetí dat všemi příjemci. Signál NDAC = H vyvolá signál ACK_B jenž vrátí do H signál OBF_B a tím je celý cyklus ukončen a počítač přerušením INTR_B nebo stavovým registrem /port C/ dostane informaci o možnosti pokračovat v přenosu dat.

Přenos dat ve směru z IMS-2 na počítač zahajuje "Mluvčí" vysláním dat a nulovou úrovní na vodiči DAV. Pokud již byl vyprázdněn registr dat /port A D1C/, je na IBF_A úroveň L a tedy na NRFD vysoká úroveň /až do příchodu DAV/. Příchodem DAV dojde ke generování krátkého impulsu, který projde na vstup STB_A a do portu A jsou zapsána data z IMS-2. Současně se na IBF_A nastaví úroveň H a na /NRFD se objeví nízká úroveň signalizující nepřipravenost k převzetí dalších dat z IMS-2. Počítač může obdržet informaci o příchodu dat buď přerušením INTRA nebo přečtením stavového registru - portu C.

Data ze sběrnice IMS-2 jsou vedena rovněž na 8 vstupů paměti PROM /D3D/, která má kapacitu 512 x 4 bity. Na desátý vstup této paměti. /D3D/14/ je přiveden signál ATN. Výstupy této paměti jsou přivedeny na vstupy registru D4D, na jehož pátý vstup je přiveden signál EOI. Zápis do tohoto registru je prováděn náběžnou hranou signálu DAV. Paměť PROM slouží pro dekódování vícevodičových zpráv, uživatel může použit paměť s obsahem podle vlastních požadavků. Paměť umožňuje rozlišit až 16 vícevodičových zpráv a označit je čísly 0 - 15. Tato čísla lze číst přes bránu B obvodu 8255A D2C.




Port A D2C je naprogramován jako vstupní a jeho bity mají tento význam :

PA0	IFC-I	stav vodiče IFC
PA1	REN-I	stav vodiče REN
PA2	EOI-I	stav vodiče EOI
PA3	ATN-I	stav vodiče ATN
PA4	SRQ-I	stav vodiče SRQ
PA5	ERR	stav klopného obvodu ERR /chyba/
PA6	PON	stav klopného obvodu PON /povolení vysílání/
PA7	ZS	stav klopného obvodu ZS /změna stavu/


Brána B obvodu D2C je naprogramována jako vstupní a jeji bity PB0 až PB3 snímají čtyřbitový údaj o čísle vícevodičové zprávy. Zbývající bity mají tento význam :

PB4	EOIS	stav vodiče EOI v okamžiku počátku DAV
PB5	RDY	Stav vodiče NRFD
PB6	DAC	Stav vodiče NDAC
PB7	DAV	Stav vodiče DAV


Brána C obvodu D2C je naprogramována jako výstupní a její bity jsou vesměs určeny pro použití desky DPS-1 ve funkci řidiče sběrnice IMS-2. Význam jednotlivých bitů:

PC0	IFC-O	Ovládání vodiče IFC
PC1	REN-O	Ovládání vodiče REN
PC2	EOI-O	Ovládání vodiče EOI
PC3	ATN-O	Ovládání vodiče ATN
PC4	SRQ-O	Ovládání vodiče SRQ
PC5	CEN	Ovládání povolovacího vstupu budičů pro IFC, REN, EOI, ATN.
		CEN = O .... budiče blokovány
		CEN = 1 ... budiče povoleny
PC6	RER	Nulování klopného obvodu ZS a ovládání klopného obvodu PON
PC7	LIST/TALK	LTST - signál v úrovni "log 1" přepíná do funkce posluchač,
		TALK - signál v úrovni "log 0" přepíná do funkce mluvčí (společně s nastav. portů obvodu D1C)


Aby nebylo nutné programově stále zjišťovat stavy vodičů sběrnice IMS-2, je deska vybavena logikou způsobující přerušení při změně stavu některých vodičů: Změny způsobující přerušení jsou tyto :

ERR	z 0 do 1
SRQ	z 0 do 1
ATN	z 0 do 1 nebo z 1 do 0
EOI	z 0 do 1 nebo z 1 do 0
REN	z 0 do 1 nebo z 1 do 0
IFC	z 0 do 1 nebo z 1 do 0

Každá z těchto změn způsobí nastavení klopného obvodu ZS a je-li povoleno přerušení, pak dojde k požadavku na výstupu INT-0 desky DPS-1.





• PROGRAMOVÁNÍ - pouze pro informaci - potřebné příkazy jsou součásti IMSBASIC

• Inicializace DPS-1

Po zapnutí systému SAPI-1 nebo příchodu signálu RESET ze sběrnice SAPI-1 je nutno zvolit režimy činnosti obvodů 8255A a to vysláním slova


- pro základní inicializaci řídícího portu

92H na port 33H (D2C)	- nastaví řídící port do režimu 0
	- port A, B vstup
	- port C výstup
0BH na port 33H (D2C)	- nastavení signálu CEN
	- uvolnění řídících signálů


- pro inicializaci desky DPS-1 do režimu posluchač (Listener)

0B0H na port 37H (D1C)	- nastavení datového portu do režimu 1
	- port A - vstupní strobovaný port
03H na port 37H (D1C)	- zablokování vlastního signálu DAV
0FH na port 33H (D2C)	- uvolnění vlastního signálu NDAC


- pro inicializaci desky DPS-1 do režimu mluvčí (Talker)

094H na port 37H (D1C)	- nastavení datového portu do režimu 1
	- port B strobovaný výstupní port
056H na port 33H (D2C)	- zablokování vlastního signálu NDAC



• Ovládání bitů PC6 a PC7 obvodu D1C



PC6	/IESRQ/	= 0	data 0CH
PC6		= 1	data 0DH
PC7	/IEZS/	= 0	data 0EH
PC7		= 1	data 0FH, vždy na adresu 37H.



• Ovládání bitů portu C obvodu D2C

zápisem dat na adresu 32H

řídícím slovem vysílaným na adresu 33H - bitové operace

Řídící slovo má na bitech D7 až D4 hodnotu 0, bit D0 určuje nastavení /0 do nuly, 1 do jednotky/ a bity D1 až D3 udávají pořadové číslo nastavovaného bitu /PC0 - 000, PC7 - 111/.

Přehled portů a významy bitů jsou v tab. 3.





• INSTALACE

Vyjměte desku z obalu a překontrolujte, zda nedošlo k poškození při přepravě.

Překontrolujte, zda deska DPS-1 nezpůsobí překročení maximálních odběrů napájecího zdroje systému /+5V /, nebo překročení povolené zátěže sběrnice.

Zasuňte desku DPS-1 do vany JZS-1.

Desku lze zasouvat nebo vysouvat pouze při vypnutém Systému!!!!

Propojte desku DPS-1 se sběrnicí IMS-2 kabelem KB-01 /universální kabel/.

Obal desky a kryty konektorů uložte pro případné odeslání desky do opravy.





• UDRŽBA

Údržba spočívá v udržování čistoty konektorů FRB.





• SERVIS

Servis zajišťuje TESLA DIZ prostřednictvím servisních středisek. Při odesílání desky do opravy je nutno použít původního obalu.





• TAB. 1 KONEKTOR CANNON

Kontakt	Signální vodič		Kontakt	Signální vodič
1	DIO 1		14	DIO 5
2	DIO 2		15	DIO 6
3	DIO 3		16	DIO 7
4	DIO 4		17	DIO 8
5	REN		18	Zem
6	EOI		19	Zem /6/
7	DAV		20	Zem /7/
8	NRFD		21	Zem /8/
9	NDAC		22	Zem /9/
10	IFC		23	Zem
11	SRQ		24	Zem /11/
12	ATN		25	Zem /12/
13	Stíněni

Pozn. :	1 - Kontakty 18 a 23 jsou rezervovány pro společný zpětný vodič logické země.
	2 - Označeni "Zem" /n/ značí zpětný zemnící vodič kontaktů n.





• TAB. 2 ADRESY NA DESCE DPS - 1

Adresa	Obvod	Mód	Brána	Funkce
30	D2C	0	A	vstup
31	D2C	0	B	vstup
32	D2C	0	C	výstup
33	D2C		řídící	volba módu nebo bit.operace
34	D1C	1	A	vstup
35	D1C	1	B	výstup
36	D1C	1	C	PC6, PC7 výstup
37	D1C		řídící	volba a módu nebo bit.operace





• TAB: 3 OBSAZENÍ PORTŮ D1C A D2C

D1C datový
D2C řídící


Port A, vstupní obvod D2C, adresa 30H

D7	D6	D5	D4	D3	D2	D1	D0
ZS	PON	ERR	SRQ-I	ATN-I	EOI-I	REN-I	IFC-I


Port B, vstupní, obvod D2C, adresa 31 H

D7	D6	D5	D4	D3	D2	D1	D0
DAV	DAC	RDY	EOIS	V3	V2	V1	V0


Port C, výstupní, obvod D2C, adresa 32 H

D7	D6	D5	D4	D3	D2	D1	D0
LIST/TALK	RER	CEN	SRQ-0	ATN-0	EOI-0	REN-0	IFC-0


Řídící registr obvodu D2C, adresa 33 H

D7	D6	D5	D4	D3	D2	D1	D0
1	0	0	1	0	0	1	0
Příznak CW MÓDU	A = MÓD 0	A = MÓD 0	vstup.	C = výstup.	B=MÓD	vstup.	C výstup.


Port A, vstupní, obvod DlC, adresa 34 H

	D7	D6	D5	D4	D3	D2	D1	D0
	DI-7	DI-6	DI-5	DI-4	DI-3	DI-2	DI-1	DI-0
vstup vodičů
IMS-2 :	DIO-8	DIO-7	DIO-6	DIO-5	DIO-4	DIO-3	DIO-2	DIO-1


Port B, výstupní, obvod DlC, adresa 35 H

	D7	D6	D5	D4	D3	D2	D1	D0
	DO-7	DO-6	DO-5	DO-4	DO-3	DO-2	DO-1	DO-0
vstup vodičů
IMS-2 :	DIO-8	DIO-7	DIO-6	DIO-5	DIO-4	DIO-3	DIO-2	DIO-1


Port C obvodu D1C jako stavový registr, adresa 36 H pouze při čteni :

D7	D6	D5	D4	D3	D2	D1	D0
IEZS	IESRQ	IBFA	INTEA	INTRA	INTEB	OBFB	INTRB

Pozn.: bity 7, 6, 4, 2 je možno nastavit pomocí nulování a nastavení bitů


Řídící registr obvodu D1C, adresa 37 H

	D7	D6	D5	D4	D3	D2	D1	D0
Pro listener	1	0	1	1	0	0	0	0
	Příznak CW MÓDU	A = MÓD 1	A = MÓD 1	vstup.	PC 6,7    výstup.	B=MÓD	výstup.


Řídící registr obvodu D1C, adresa 37H

	D7	D6	D5	D4	D3	D2	D1	D0
Pro talker	1	0	0	1	0	0	0	0
	Příznak CW MÓDU	A = MÓD 0	A = MÓD 0	vstup.		B=MÓD 1	výstup.





• OBSAZENÍ KONEKTORU X1

č.	signál	význam	typ		č.	signál	význam	typ
1	RTL	RESET	INP		2
3					4
5					6
7					8	RES	nulování	INP
9					10	IOR	čtení	INP
11					12	IOW	zápis	INP
13					14
15	+5V	napájení	NAP		16	+5V	napájení	NAP
17	+5V	napájení	NAP		18	+5V	napájení	NAP
19	0V	zem	NAP		20	0V	zem	NAP
21					22
23					24
25					26
27					28
29					30
31	D4	data	BD		32	D3	data	BD
33	D6	data	BD		34	D5	data	BD
35	D2	data	BD		36	D7	data	BD
37	D0	data	BD		38	D1	data	BD
39	A1	adresa	INP		40	A0	adresa	INP
41	A3	adresa	INP		42	A2	adresa	INP
43	A5	adresa	INP		44	A4	adresa	INP
45	A7	adresa	INP		46	A6	adresa	INP
47					48
49					50
51					52
53	0V	zem	NAP		54	0V	zem	NAP
55					56
57					58
59					60	Φ2	hodiny	INP
61					62	INT-0	žád.o přer.	OUT

KLÍČOVÁNÍ: C6

KONEKTOR: TY 517 3511 58





• OBSAZENÍ KONEKTORU X2

č.	signál	význam	typ		č.	signál	význam	typ
1	ATN		BD		2	SRQ		BD
3	0V	zem	NAP		4	DAV		BD
5	0V	zem	NAP		6	NRFD		BD
7	0V	zem	NAP		8	NDAC		BD
9	0V	zem	NAP		10	IFC		BD
11	0V	zem	NAP		12	EOI		BD
13	0V	zem	NAP		14	REN		BD
15	0V	zem	NAP		16	DIO-8		BD
17	0V	zem	NAP		18	DIO-7		BD
19	0V	zem	NAP		20	DIO-6		BD
21	0V	zem	NAP		22	DIO-1		BD
23	0V	zem	NAP		24	DIO-4		BD
25	0V	zem	NAP		26	DIO-2		BD
27	0V	zem	NAP		28	DIO-5		BD
29	0V	zem	NAP		30	DIO-3		BD

KLÍČOVÁNÍ: B3

KONEKTOR: TY 513 3011 30





• ROZPISKA SOUČÁSTEK

ODPORY

R1	TR 191 150RK		R33	TR 191 3K0J
R2	TR 191 150RK		R35	TR 191 3K0J
R3	TR 191 150RK		R37	TR 191 3K0J
R4	TR 191 150RK		R39	TR 191 3K0J
R5	TR 191 150RK		R41	TR 191 3K0J
R6	TR 191 150RK		R43	TR 191 3K0J
R12	TR 191 150RK		R14	TR 191 6K2J
R7	TR 191 1K0K		R16	TR 191 6K2J
R8	TR 191 1K0K		R18	TR 191 6K2J
R11	TR 191 1K0K		R19	TR 191 6K2J
R45	TR 191 1K0K		R21	TR 191 6K2J
R9	TR 191 10KK		R24	TR 191 6K2J
R47	TR 191 10KK		R26	TR 191 6K2J
R10	TR 191 47KK		R28	TR 191 6K2J
R13	TR 191 3K0J		R30	TR 191 6K2J
R15	TR 191 3K0J		R32	TR 191 6K2J
R17	TR 191 3K0J		R34	TR 191 6K2J
R20	TR 191 3K0J		R36	TR 191 6K2J
R22	TR 191 3K0J		R38	TR 191 6K2J
R23	TR 191 3K0J		R40	TR 191 6K2J
R25	TR 191 3K0J		R42	TR 191 6K2J
R27	TR 191 3K0J		R44	TR 191 6K2J
R29	TR 191 3K0J		R46	TR 191 4K7K
R31	TR 191 3K0J


KONDENZÁTORY

C1	TK 795 220pM		C5	TK 795 220pM
C2	TK 795 220pM		C6	TK 795 220pM
C3	TK 795 220pM		C7	TK 795 220pM
C4	TK 795 220pM		C8	TK 783 47n
C9	TK 783 47n		C14	TK 783 47n
C10	TK 783 47n		C15	TK 783 47n
C11	TK 783 47n		C16	TK 783 47n
C12	TK 783 47n		C17	TE 981 20µ
C13	TK 783 47n


POLOVODIČE

V1	KC 508		D1B	MH 74164
V2	KC 508		D2B	UCY 74 132
D1A	MH 7404		D6B	MH 7405
D4B	MH 7404		D5B	MH 7403
D2A	MH 7410		D7B	UCY 7486
D6D	MH 7410		D1C	MHB 8255A
D3A	K555 LI1		D2C	MHB 8255A
D3B	K555 LI1		D1D	MH 8641
D4A	MH 3216		D2D	MH 8641
D5A	MH 3216		D5D	MH 8641
D6A	MH 3205		D7D	MH 8641
D7A	K555 LE1		D3D	MH 74 S 571
D8A	MH 7474		D4D	74 174 PC





• TECHNICKÉ PODMÍNKY

• Všeobecné

Teplota okolí	+ 5°C až + 40°C
Relativní vlhkost	40 % až 80 % při 30°C
Prostředí	Neklimatizované, bez agresivních plynů a par
Atm. tlak	84 až l07 kPa
Prašnost prostředí	max. 1 mg/m3, velikost částic max. 10um
Odolnost proti vibracím	0,1 mm při 25 Hz
Krytí dle ČSN 33 0330	IP 00

Deska je napájena ze zdroje odpovídajícího ČSN 36 9060 Stroje na zpracování dat

Kvalifikace obsluhy a údržby : Pracovník poučený dle § 4 vyhlášky 50/78 Sb.

• Skladování

Výrobky musí být skladovány v neporušeném obalu v prostředí suchém, dobře větraném, bez mechanických otřesů a chemických vlivů. Skladovací teplota musí být v rozmezí -5°C až +35°C a relativní vlhkost nesmí překročit 75 %. Při.vybalování je nutno ponechat výrobek v přepravnim obalu v pracovních podmínkách 4 až 5 hodin, aby nedošlo k orosení desek /zvláště v zimním období/.

• parametry

Maximální počet připojitelných zařízení	15
Maximální délka IMS-2	20 m
Maximální délka kabelu mezi zařízeními	4 m
Hodnota času T1 dle normy IMS-2	2-2,5 µs
Obsluha korespondenčního cyklu	částečně programově
	částečně obvodově
Obsluha ostatních vodičů IMS-2	programově
Přerušení od signálu	a/ SRQ, ATN, EOI, REN, IFC
	b/ od chyby IMS-2
	c/ od vyprázdnění a naplnění registrů dat
Maskování přerušení	ano
Realizovatelné funkce IMS-2 /programově/	SH1, AH1, SR1, RL1, L4, T5, C28





• ZARUKA

Pro uživatele je 6 měsíců ode dne prodeje - podle HZ.





• OBR. 1 KORESPONDENČNÍ CYKLUS


Korespondenční cyklus



• Výkres osazeni


Výkres osazeni







• Příloha: Schéma zapojení


Schéma DPS-1 a černobílá verze ZDE.

OCR návodu DPS-1 stručná verze

SAPI-1

DPS-1

DESKA PŘÍSTROJOVÉ SBERNICE IMS-2

6XK 199 52

TESLA LIBEREC koncernový podnik

Deska přístrojové sběrnice DPS-1 je určena k propojení systému SAPI-1 s přístroji, které mají interface IMS-2.

TECHNICKÉ PARAMETRY

Maximální počet připojitelných zařízení na DPS-1	15
Maximální délka sběrnice IMS-2	20 m
Maximální délka kabelu mezi zařízeními	4 m
Hodnota času T1 dle normy IMS-2	2-2,5 µs
Volitelná možnost paralelního hlášení na dat. vodiči	DIO 1
Možnost generace IFC od tlačítka RESET na JPR-1	ano
Způsob obsluhy korespondenčního cyklu	částečně programové,
	částečně automaticky
Obsluha ostatních vodičů IMS-2	programové
Přerušení od signálu	a) SRQ, ATN, EOI, REN, IFC
	b) od chyby sběrnice
	c) od vyprázdnění nebo naplnění registrů dat
Maskování přerušení	ano
Realizovatelné funkce IMS-2 pomocí programu	SH1, AH1, SR1, RL1, DC1, DT1, PP2, L4, T5, C5
Adresace I/O pevně nastavená	adresy 30H až 37H

Tabulka obsazení adres

Adresa HEX	Vybrán obvod	Port	Funkce
30	8255A	A	vstup
31	D2C	B	vstup
32	mod 0	C	výstup
33		řídící	volba módu nebo bit.operace
34	8255A	A	vstup
35	D1C	B	výstup
36	mod 1	C	PC6, PC7 výstup
37		řídící	volba a módu nebo bit.operace

Tabulka zapojení konektoru X2 na DPS-1

Následující tabulka popisuje signály sběrnice IMS-2 vyvedené na konektor typu FRB na desce DPS-1. Dále je v ní zahrnut převod na konektor typu CANNON, který je doporučený pro IMS-2.

Číslo špičky	Číslo špičky	Název signálu
FRB	CANNON
22	1	DIO 1
26	2	DIO 2
30	3	DIO 3
24	4	DIO 4
14	5	REN
12	6	EOI
4	7	DAV
6	8	NRFD
8	9	NDAC
10	10	IFC
2	11	SRQ
1	12	ATN
3	13	stínění
28	14	DIO 5
20	15	DIO 6
18	16	DIO 7
16	17	DIO 8
5, 7	18	ZEM
9, 11	19	ZEM
13, 15	20	ZEM
17, 19	21	ZEM
21, 23	22	ZEM
25	23	ZEM
27	24	ZEM
29	25	ZEM

• Obsah PROM

:20000000F0F1F2F3F4F5F6F7F8F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0BC
:20002000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0C0
:20004000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0A0
:20006000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F080
:20008000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F060
:2000A000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F040
:2000C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F020
:2000E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F000
:20010000F9FAFBFCFDFEFFF0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F08B
:20012000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0BF
:20014000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F09F
:20016000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F07F
:20018000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F05F
:2001A000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F03F
:2001C000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F01F
:2001E000F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0F0FF
:00000001FF

Obsah:

• Úvod
• POPIS FUNKCE
• PROGRAMOVÁNÍ
• INSTALACE
• UDRŽBA
• SERVIS
• TAB. 1 KONEKTOR CANNON
• TAB. 2 ADRESY NA DESCE DPS-1
• TAB. 3 OBSAZENÍ PORTŮ D1C A D2C
• OBSAZENÍ KONEKTORU X1
• OBSAZENÍ KONEKTORU X2
• ROZPISKA SOUČÁSTEK
• TECHNICKÉ PODMÍNKY
• ZARUKA
• OBR. 1 KORESPONDENCNI CYKLUS
• Výkres osazeni
• Elektrické schéma
• Stručná verze dokumentace
• Obsah PROM
