• Popis příkazů

OCR dokumentace k "Rutiny k plotru MINIGRAF 0507 a AMAGRAF 0517"

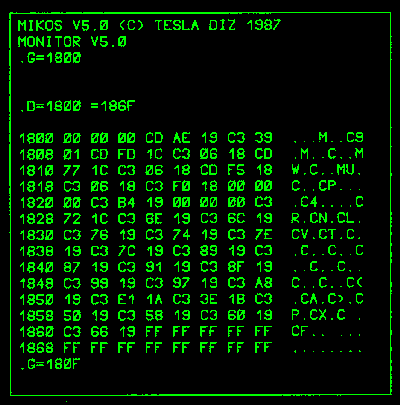

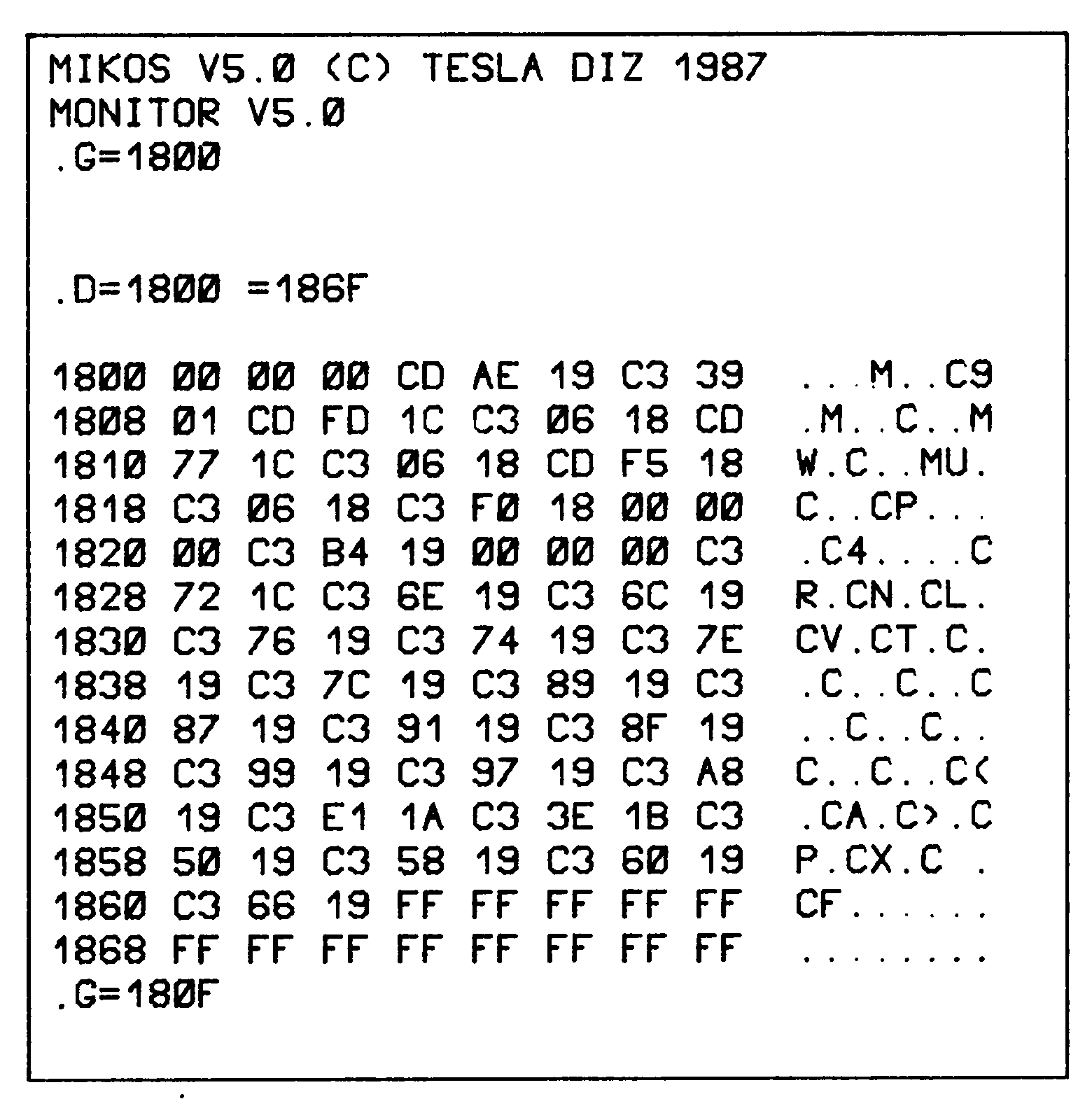

POVELY Z MONITORU:
------------------

INIC:    G 1800
INICIALIZUJE MIMIGRAF  JAKO  PRIDAVNE  KRESLICI  ZARIZENI.  PISITKO  ZUSTANE V
HORNIM LEVEM ROHU PAPIRU  NEBO  SE  PAPIR  ZALOZI TAK, ABY JEHO HORNI HRANA SE
KRYLA S HORNI  HRANOU  STOLKU  MINIGRAFU.  SOUCASNE  SE  NASTAVI HORNI HRANICE
POUZITELNE RAM NA HODNOTU  FFCFH  TENTO  PRIKAZ  SE DOPORUCUJE POUZIT IHNED PO
ZAPNUTI POCITACE PRED SPUSTENIM DALSICH PROGRAMU!

SYST:    G 1815
MINIGRAF SE PRIPOJI JAKO SYSTEMOVA  TISKARNA  SE VSEMI MOZNOSTMI JAKO NORMALNI
TISKARNA, JE VSAK POMALA.
TOTO NAVOLENI SYSTEMOVE TISKARNY SE ZRUSI PRIKAZEM H=?

COPY:    G 180F
PO TOMTO PRIKAZU SE PROVEDE VYPIS  OBRAZOVKY,  JEHOZ ZACATEK JE V LEVEM HORNIM
ROHU  PAPIRU.  ZMENU  LZE  DOSAHNOUT  JEN  PREDNASTAVENIM  REG. PARU  BC  A DE
PRIKAZEM X.

TEST:    G 1809

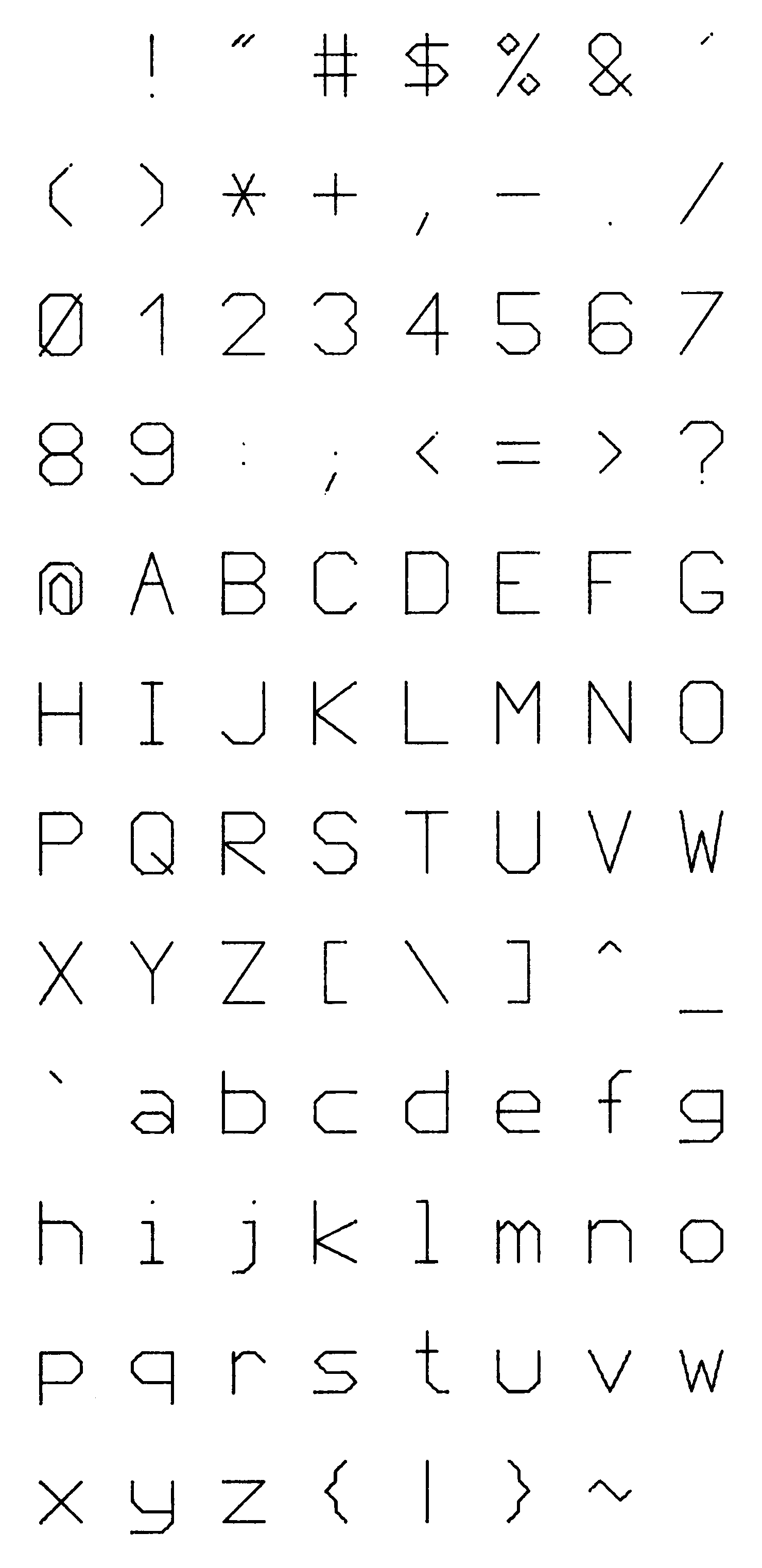

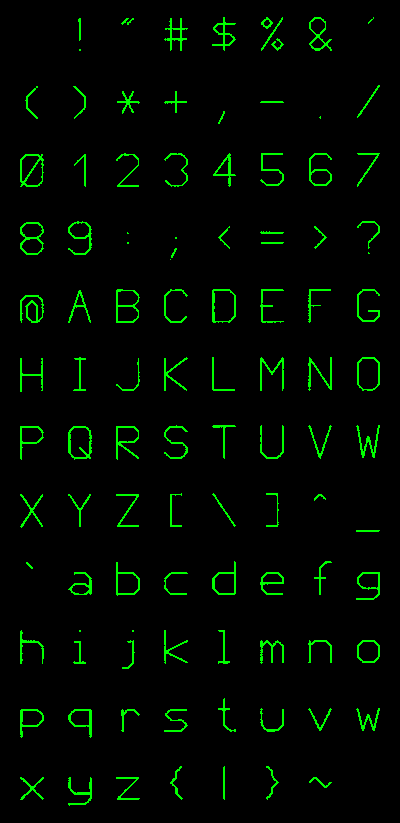

PROVEDE TEST MINIGRAFU  A  VYPIS  GENERATORU ZNAKU. PAPIR MUSI PRED PROVEDENIM
TESTU  BYT  ZALOZEN  TAK?  ABY  SE  JEHO  HORNI  HRANA  KRYLA  S HRANOU STOLKU
MINIGRAFU. PO  TESTU  JE  VHODNE  PROVEST  PRIKAZ  INIC  KTERY DEFINUJE POLOHU
PAPIRU.

POVELY Z BASICU:
----------------

SYST:    X=CALL(6171)
IDENTICKY PRIKAZU SYST Z MONITORU.

ORG:     X=CALL(6177C[,Y,X,])
PRIPOJI MINIGRAF < NASTAVI HORNI  HRANICI PAMETI JEN PRO MONITOR > ! [ NASTAVI
PISATKO DO POLOHY Y,X] NEPOVINE PARAMETRY. POZADUJEME-LI TAKE NASTAVENI RAMTOP
PRO MINIGRAF, MUSIME JESTE ZADAT X=CALL(17411).

MOVA:    X=CALL(6189,Y,X)
POSUN PISATKA DO ZADANYCCH SOURADNIC, PISATKO ZUSTANE ZVEDNUTO.

VECTA:   X=CALL(6195,Y,X)
NAKRESLI USECKU  Z  DOSAVADNI  POLOHY  DO  ZADANYCH SOURADNIC. PISATKO ZUSTANE
SPUSTENO.

POINTA:  X=CALL(6201,Y,X)
PRESUN PIISATKA Z DOSAVADNI  POLOHY  DO  ZADANYCH  SOURABNIC UDELA TAM TECKU A
ZVEDNE PISATKO.

MOVR:    X=CALL(6207,Y,X)
PRESUN PISATKA  DO  SOURADNIC  ZVETSENYCH  NEBO  ZMENSENYCH  O UDANOU HODNOTU,
PISATKO ZUSTANE ZVEDNUTO.

VECTR:   X=CALL(6213,Y,X)
NAKRESLI USECKU Z DOSAVADNI POLOHY  DO  SOURADNIC ZVETSENYCH NEBO ZMENSENYCH O
UDANOU HODNOTU, PISATKO ZUSTANE SPUSTENO.

POINTR:  X=CALL(6219,Y,X)
PRESUNE PISATKO  DO  SOURADNIC  ZVETSENYCH  NEBO  ZMENSENYCH O UDANOU HODNOTU,
UDELA TAM TECKU A ZVEDNE PISATKO.

SPEED:   X=USR(6222,S)
MODIFIKACE RYCHLOSTI KRESLENI V ROZSAHU +- 10%, PRIPUSTNE HODNOTY S=1,2,3,4,5.
ORG NASTAVUJE S=3.

UIRITE:  X=USR (6225,D,A)
NAPISE RETEZEC ZNAKU ULOZENYCH  V  OPERACNI  PAMETI V ASCII KODU OD ADRESY A V
DELCE D. NEHLIDA OKRAJ PAPIRU!

ZNAK:    X=USR(6228,X)
         X=USR(6228,ASC( 0 ))
NAPISE V MISTE, KDE JE PISATKO, ZNAK X UDANY V KODU ASCII.

SIZEXX   X=CALL(6231,YY,XX)
SIZEYX   X=CALL(6234,YX,XY)
NASTAVI PARAMETRY PRO TISK, VIZ PRIKLADY V MANUALU.

NARROW:  X=CALL (6240)
NASTAVI UZKOU MEZERU MEZI ZNAKY.

WIDE:    X=CALL(6237)
NASTAVI SIROKOU MEZERU MEZI ZNAKY.

COPY:    X=CALL(6183[,Y,X])
NASTAVI PARAMETRY PRO  TISK  XX=3,  YY=3,  XY=0,  YX=0,  NARROW A REZIM ASCII.
POMOCI PARAMETRU Y A X SE  URCI  SOURADNICE  LEVEHO HORNIHO ROHU RAMECKU KOLEM
VYPISU. PROVEDE VYPIS OBRAZOVKY A NASTAVI PUVODNI PARAMETRY TISKU.

POZNAMKA:
ABY  NEBYL  NARUSEN  ZAPISNIK  MINIGRAFU  ULOZENY  FFDO-FFFF  POVELEM  CLSG  U
BASIC-EXP V5.0/G, LZE TENTO  UPRAVIT  TAK  ABY  TATO  CAST RAM NEBYLA VYMAZANA
POMOCI NASLEDUJICICH DVOU PRIKAZOVYCH RADKU:
CODE HEX(729C);71,23,7C,FE,FF,C3,EA,73
CODE HEX(73EA);C2,9C,72,7D,FE,D0,C2,9C,72,E1,C3,A4,72





• Zastavení DPP-1

Desku Paralelních Portu nastavit na adresy 30-37H, budiče u brány 2PB nastavit na výstup.





• Zapojeni kabelu

	DPP-1/X2
Signál	Port/špička
X0	PB-0/28
X1	PB-1/26
X2	PB-2/23
Y0	PB-3/27
Y1	PB-4/29
Y2	PB-5/25
PEN	PB-7/30
Zem	17,19





• Výpis programu

Původní verze tj. jak byl získán listing, umístění v EPROM 1800-1FFFH

• Výpis programu (listing)
• Výpis programu (asembler)
• Výpis programu (strojový kód (INTELHEX))

  Původní verze tj. jak byl získán listing, umístění v RAM F800-FFFFH.

• Výpis programu (listing)
• Výpis programu (asembler)
• Výpis programu (strojový kód (INTELHEX))

  Upravena verze s doplněnými komentáři dle "SOUŘADNICOVÝ ZAPISOVAČ ŘÍZENÝ MIKROPROCESOREM" z AR MIKROELEKTONIKA/90 str. 22-24, umístění v EPROM 1800-1FFFH.

• Výpis programu (listing)
• Výpis programu (asembler)
• Výpis programu (strojový kód (INTELHEX))

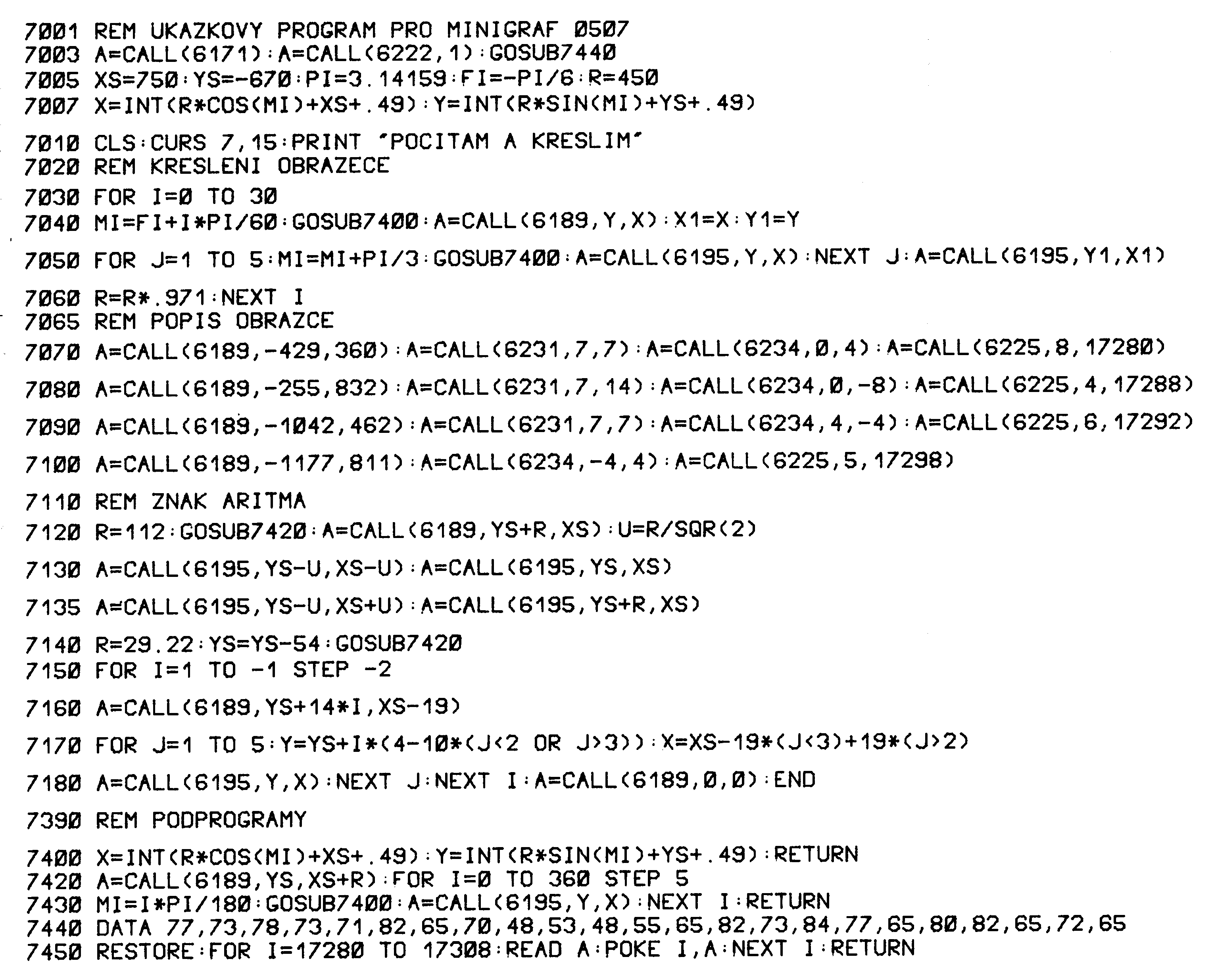

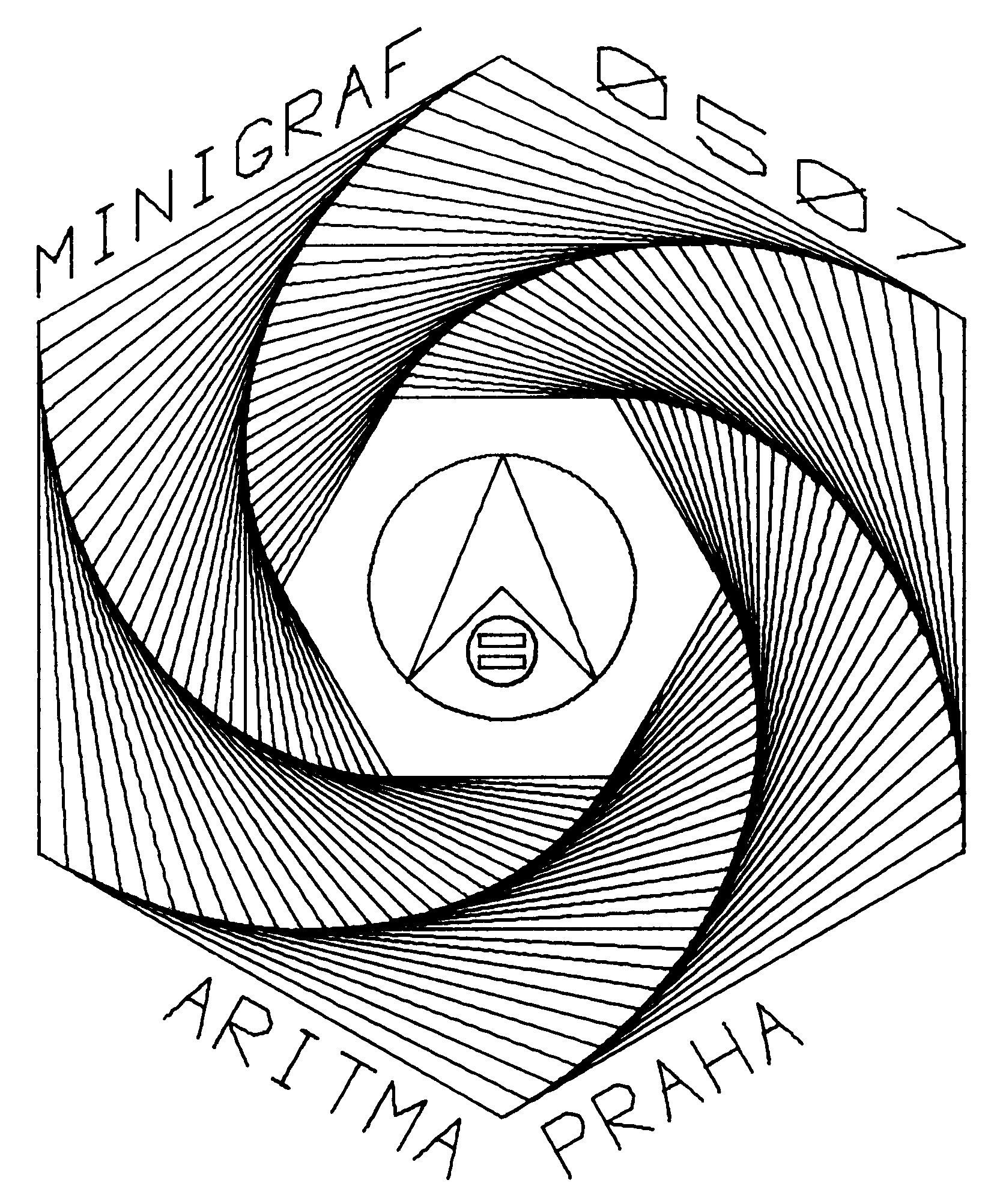

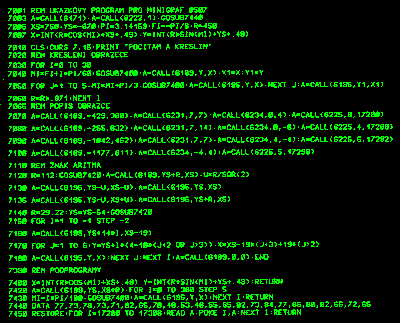

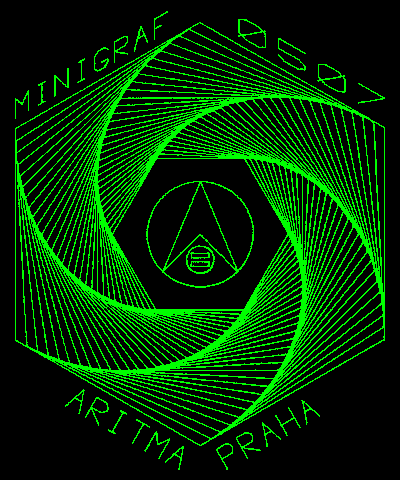

• Demonstrační program převzatý z dokumentace k IQ151

1 REM UKAZKOVY PROGRAM PRO MINIGRAF 0507
3 A=CALL(6171):A=CALL(6222,1):GOSUB 440
5 XS=750:YS=-670:PI=3.14159:FI=-PI/6:R=450
7 X=INT(R*COS(MI)+XS+.49):Y=INT(R*SIN(MI)+YS+.49)
10 CLS:CURS 7,15:PRINT "POCITAM A KRESLIM"
20 REM KRESLENI OBRAZCE
30 FOR I=0 TO 30
40 MI=FI+I*PI/60:GOSUB 400:A=CALL(6189,Y,X):X1=X:Y1=Y
50 FOR J=1 TO 5:MI=MI+PI/3:GOSUB 400:A=CALL(6195,Y,X):NEXT J:A=CALL(6195,Y1,X1)
60 R=R*.971:NEXT I
65 REM POPIS OBRAZCE
70 A=CALL(6189,-429,360):A=CALL(6231,7,7):A=CALL(6234,0,4):A=CALL(6225,8,17280)
80 A=CALL(6189,-255,836):A=CALL(6231,7,14):A=CALL(6234,0,-8):A=CALL(6225,4,17288)
90 A=CALL(6189,-1042,462):A=CALL(6231,7,7):A=CALL(6234,4,-4):A=CALL(6225,6,17292)
100 A=CALL(6189,-1177,811):A=CALL(6234,-4,4):A=CALL(6225,5,17298)
110 REM ZNAK ARITMA
120 R=112:GOSUB 420:A=CALL(6189,YS+R,XS):U=R/SQR(2)
130 A=CALL(6195,YS-U,XS-U):A=CALL(6195,YS,XS)
135 A=CALL(6195,YS-U,XS+U):A=CALL(6195,YS+R,XS)
140 R=29.22:YS=YS-54:GOSUB 420
150 FOR I=1 TO -1 STEP -2
160 A=CALL(6189,YS+14*I,XS-19)
170 FOR J=1 TO 5:Y=YS+I*(4-10*(J<2 OR J>3)):X=XS-19*(J<3)+19*(J>2)
180 A=CALL(6195,Y,X):NEXT J:NEXT I:A=CALL(6189,0,0):END
390 REM PODPROGRAMY
400 X=INT(R*COS(MI)+XS+.49):Y=INT(R*SIN(MI)+YS+.49):RETURN
420 A=CALL(6189,YS,XS+R):FOR I=0 TO 360 STEP 5
430 MI=I*PI/180:GOSUB 400:A=CALL(6195,Y,X):NEXT I:RETURN
440 DATA 77,73,78,73,71,82,65,70,48,53,48,55,65,82,73,84,77,65,80,82,65,72,65
450 RESTORE:FOR I=17280 TO 17308:READ A:POKE I,A:NEXT I:RETURN





• Technické porno aneb co to umí
