OCR návodu ADP-1

SAPI-1

Deska A/D převodníku

ADP-1

6XV 122 81

TESLA

LIBEREC

Obsah:

• Úvod
• Technické parametry
• Popis funkce
• Nastavení
• Instalace
• Programování
• Testování
• Údržba a servis
• Rozpiska součástek
• Tabulka zapojení konektoru X1
• Tabulka zapojení konektoru X2
• Tabulka zapojení konektoru X3
• Tabulka bázových adresace ADP-1
• Rozmístění součástí
• Schéma zapojení

Ú V O D

Deska ADP-1 je analogově číslicový převodník s třímístným výstupem v BCD kódu. Na vstupu je opatřen šestnácti kanálovým analogovým multiplexerem umožňujícím analogově číslicový převod jednoho ze šestnácti vstupních kanálů.

TECHNICKE PARAMETRY

• Mapájeni :

+ 5 V		± 0,25 V		0,42 A		(max.0,82 A)
+12 V		± 0,5 V		40 mA		(max.65 mA)*
-12 V		± 0,5 V		15 mA		(max.30 mA)*

* Pozn.: Místo ± 12 V lze připojit ± 15 V z výstupního a napájecího konektoru.


• Počet vstupních kanálů :16



• Vstupní parametry :

Maximální vstupní napětí	± 8 V (napájení ± 12 V)
	±11 V (napájení ± 15 V)




Měřicí	Citlivost	Vstupní	Chyba
rozsah	na 1 digit	odpor	měření
± 5 V (± 9,99 V)	10 mV	10 MΩ	± 0,5 %
± 0,999 V	1 mV	10 MΩ	± 0,5 %

Měřící rozsah ± 9,99 V platí pouze pro napájení ± 15 V.


• Rychlost měřeni (dána obvodem C 520 D) :

minimální		48/sec		(21 ms)
maximální		168/sec		(6 ms)



• Výstup měřené hodnoty - BCD kód



• Referenční napětí

+ 9,99 V/1mA max.

+ 0,999 V/0,1 mA max.



• Hmotnost desky - cca 160g



• Rozměry desky - 140 x 150 mm



POZNÁMKA: Zařízeni připojené k vstupům desky musí splňovat požadavek ochrany zvýšenou izolací dle ČSN 36 9060.

POPIS FUNKCE

• Analogová část

Analogové signály ze špiček 15 až 30 konektoru X3 jsou přivedeny na multiplexer D2C a odtud je jeden vybraný signál veden na operační zesilovač NA 3. Zesílení tohoto zesilovače je určováno multiplexerem D6B a může nabývat hodnoty A = 1 nebo A = 10, přičemž jednotkové zesílení je používáno pro měřící rozsah do ± 5 V, resp. ± 9,99 V, a desítkové zesílení pro rozsah ± 0,999 V. Výstup operačního zesilovače jde přes měřící bod MB 1 na převodník na absolutní hodnotu (NA 4). Z výstupu tohoto převodníku pokračuje analogový signál přes odporový dělič (R 10 a R 13) na vstup (vývod 11) integrovaného A/D převodníku D1C (C 520 D). Obvod NA 1 (MAB 311) signalizuje polaritu vstupního napětí a obvod NA 2 (MAB O1) vytváří referenční napětí použitelné pro kontrolu a nastavení analogové části převodníku.

• Digitální část

A/D převodník C 520 D (D1C) je určen především pro činnost v režimu přímého zobrazování. Tři výstupní byty po čtyřech bitech jsou přiváděny na výstupný čtyřbitovou sběrnici časově multiplexované. Přítomnost dolního, středního a horního bytu na výstupní sběrnici je určována trojicí signálů MPX, na nichž se objevují mimo užitečného signálu i rušivé impulsy, které sice nevadí při přímém zobrazováni, avšak znemožňuji zápis do rychlých registrů. Z toho důvodu jsou na desce ADP-1 signály MPX vedeny od obvodu D1C přes transistory VT1 až VT3 zajišťující přizpůsobení těchto signálů úrovním TTL a dále přes invertory D1B a RC členy R44 C22, R45 C23, R46 C24 a tvarovače D2B. Časová konstanta RC členů oddělených hradly D1B a D2B je 10µs a to postačuje k potlačení rušivých signálů, trvajících přibližně 1µs.

Výstupy BCD hodnot QA až QD obvodu C 520D mají otevřený kolektor a proto jsou na desce ADP-1 připojeny ke kolektorovým odporům R32 až R35. Dále jsou tyto signály vedeny přes obvod D1A na vstupy registrů D2A, D3A a D4A. Výstupy registrů vedou na konektor X1, kterým je deska připojena ke sběrnici systému SAPI-1.

Dekodér adresy desky ADP-1 je řešen jako dvoustupňový. Adresy A4 až A7 jsou komparátorem D7A porovnávány s adresou nastavenou spínači SA1 až SA4. Pokud se přicházející adresa, resp. její horní polovina, shoduje s adresou předvolenou, vyšle obvod D7A signál H na povolovací vstup E3 obvodu DSA. Obvod D5A zpracovává adresy A0 až A3. Signál z tohoto obvodu je přiveden společně se signály /IOR a /IOW na obvod D7B, kde po sečtení vznikají interní signály /RD0, /RD1 a /WR1. Obvod D5A je po dobu trvání signálu blokován úrovní H na povolovacím vstupu E2.

• Výstupní a napájecí konektor

Na konektor X2 jsou vyvedeny výstupy umožňující případné připojení pomocného zobrazovače a vstupy pro připojení napájecího napětí ± 15 V.

Vývod X2	Význam
2	polarita (L .. +, H .. -)
10	QA (nejvyšší bit číslice)
12	QB
16	QC
14	QD (nejnižší bit číslice)
24	MSD (na QA-QD nejvýznamnější číslice)
22	NSD
26	LSD (na QA-QD nejméně významná číslice)
29	zem
30	+ 5 V
1	+ 15 V
5	- 15 V

Pozn.: Při napájení ± 15 V z X2 musí být rozpojeny spojky 2-3 a 5-6.

NASTAVENI

Přesnost měření závisí na správném nastavení analogové části desky ADP-1. Výrobní podnik provádí nastavení s maximální pečlivostí, na speciálních přípravcích a pomocí speciálních testů. Může se však stát, že deska vlivem zvýšené relativní vlhkosti nebo vlivem větších teplotních změn (i během skladování) rychleji stárne a je nutno, ji znovu nastavit.

• Pomůcky a přístroje pro nastavení
• digitální voltmetr
• propojka (vodič délky 5 cm opatřený na obou koncích dutinkami FRB)
• šroubovák č.2
• prodlužovací deska
• kazeta s programem ADP-1


• Nastavovací prvky analogové části převodníku
• RP1 - nastavení referenčního napětí ± 0,999 V
• RP2 - vyrovnání nesymetrie vstupů vstupního operačního zesilovače
• RP3 - nastavení zesílení A = 10
• RP4 - nastavení nuly převodníku C 520 D
• RP5 - nastavení zisku převodníku C 520 D


• Postup při nastavování
• Desku ADP-1 zasunout do prodlužovací desky
• Nahrát program ADP-1
• Klávesnicí zvolit vstupní kanál S1 a zesílení A=10.
• Na měřící bod MB1 zapojit plus digitálního voltmetru.
• Na špičku 3/XC3 (zem analogové části) zapojit minus digitálního voltmetru.
• Vstup S1 spojit se špičkou 4/XC3.
• Dolaďovacím rezistorem RP2 nastavit 0,000 V v bodě MB1 a rezistorem RP4 hodnotu 000 na obrazovce televizoru. Tím nastavíte "nulu".
• Plus digitálního voltmetru přepojte na špičku 2/X3.
• Rezistorem RP1 nastavte referenční napětí + 9,99 V.
• Referenční napětí připojte ke kanálu S1. (Pozor ! Vzhledem k tomu, že multiplexer MAB 16 je napájen z ± 12 V, je svodový proud spínače v sepnutém stavu, při vstupním napětí vyšším než + 8,5 V, několik mA).
• Digitálním voltmetrem kontrolujte referenční napětí a rezistorem RP5 nastavte shodnou hodnotu na obrazovce. Tím nastavíte maximální hodnotu při zesílení A=1.
• Klávesnicí zvolte zesílení A=10.
• Vstup S1 spojte se špičkou 1/XC3.
• Digitálním voltmetrem změřte vstupní napětí.
• Rezistorem RP3 nastavte napětí v bodě MB1 na desetinásobek vstupního napětí. Současně kontrolujte hodnotu na obrazovce. Tím nastavíte zesílení A=10.


• Chyby vzniklé nesprávným nastavením analogové části nebo překročením měřícího rozsahu.

Obvod NA4 vytváří z měřeného napětí absolutní hodnotu U a obvod NA1 hlásí polaritu tohoto napětí. Na obvod D1C (C 520 D) se záporné napětí může dostat pouze při chybném nastavení rezistorů RP2 nebo RP4. Přítomnost záporného napětí na vstupu obvodu C 520 D je signalizován hodnotou 1010 (AH) v MSD a měřenou hodnotou v NSD a LSD je-li záporné napětí v rozmezí 0 až - 0,099 V, resp. hodnotou 1010 (AH) v MSD, NSD a LSD je-li záporné napětí nižší než - 0,099 V.

Při překročení měřícího rozsahu je v MSD, NSD i LSD hodnota 1011 (BH).

INSTALACE

Desku vyjměte z obalu a překontrolujte zda nedošlo k jejímu poškození (včetně kontaktů konektorů FRB) během přepravy.

Prověřte, zda předvolená adresa není v systému použita. Pokud ano, změňte adresaci ADP-1 přepínači SA1 - SA4.

Zasuňte desku ADP-1 do vany systému SAPI-1 (Pozor ! Zasouvání a vysouvání desek provádějte jen při vypnutém napájení).

Na konektor X3 připojte vstupní kabel.

Obal desky a kryty konektorů uschovejte pro případné odeslání do opravy.

Je-li zapotřebí zmenšit vstupní odpor převodníku, osaďte příslušný rezistor na pozici R8.

PROGRAMOVÁNÍ

• Adresace desky

Deska ADP-1 má jednu adresu pro zápis a dvě adresy pro čtení. Zápis a čtení se provádí instrukcemi OUT a IN. Deska ADP-1 má možnost volby jedné ze šestnácti adres (přepínači SA1 až SA4). V systému lze tudíž současně použít nejvýše šestnáct desek ADP-1.

• Registry desky ADP-1
• Registr : Řízení převodníku
• Čtení/zápis : /IOW
• Adresa : 01 (resp. x1, kde x je 0 až F)

Zápisem do registru řízení převodníku je nulován bit READY a spuštěn jeden cyklus měření. Po jeho dokončení se bit READY nastaví a změřená hodnota zůstává na výstupu převodníku až do dalšího zápisu do registru. Údaj o polaritě sleduje okamžitý stav.

Významy jednotlivých bitů :

Bit 0 - bit 3 - výběr kanálu S1 až S16

bit 0-3		kanál		vstup X3
0H		S1		15
1H		S2		16
2H		S3		17
3H		S4		18
4H		S5		19
5H		S6		20
6H		S7		21
7H		S8		22
8H		S9		23
9H		S10		24
AH		S11		25
BH		S12		26
CH		S13		27
DH		S14		28
EH		S15		29
FH		S16		30

Bit 4 - zesílení

Bit 4		A
0		1
1		10

Bity 5 až 7 nemají význam

• Registr : Stav a horní byte dat
• Čtení/zápis : /IOR
• Adresa : 01 (resp. x1, kde x je 0 až F)

Významy jednotlivých bitů :

Bity 0 až 3		MSD (nejvyšší číslice) v BCD kódu
Bit 4		polarita




Bit 4		polarita
0		+
1		-

Bity 5 a 6 jsou bez významu
Bit 7 - READY (bit 7=1)

• Registr : Spodní byty dat
• Čteni/zápis : /IOR
• Adresa : 00 (resp. x0, kde x je 0 až F)

Významy jednotlivých bitů :

Bit 0 až 3 - LSD (nejnižší číslice) v BCD kódu
Bit 4 až 7 - NSD (střední číslice) v BCD kódu

TESTOVANI

Deska ADP-1 je ve výrobním podniku kontrolována testem TSX 20.

ÚDRŽBA a SERVIS

Údržbu desky lze omezit na občasné ošetření kontaktů konektorů FRB, případně na nastavení popsané v kapitole NASTAVENÍ.

Servis zajišťuje TESLA-DIZ prostřednictvím svých servisních středisek. Při odesílání desky do opravy použijte originální obal.

ROZPISKA SOUČÁSTEK

X 1	TY 517 36 11 58
X 2	TY 513 15 11 27
X 3	TY 513 20 11 28
přepínač DIL	TS 501 4141
R13	TR 161 203 RD1
R10	TR 161 1K82RD1
R12	TR 161 1K01D1
R11	TR 161 9K09D1
R1, R3	TR 161 I0K0D1
R2, R4-7	WK 681 24 10KB
R9	TR 161 90K9F1
R8	TR 161 18K0D1
R47	TR 161 100KD1
R39	TR 191 10RK
R38	TR 191 39RK
R43	TR 191 100RK
R40-42, R14, R15, R18, R24-28	TR 191 1K0K
R36, R37	TR 191 1K0K
R19, R20	TR 191 6K8K
R21, R29-35	TR 191 10KK
R23	TR 191 12KK
R22	TR 191 18KK
R16, R17	TR 191 100KK
R44-46	TR 191 1OKK
RP3	TP 095 470R
RP1, RP4, RP5	TP 095 10K
RP2	TP 095 100K
C1	TC 215 220nK
C3	TK 744 22n5
C4	TK 783 47n
C5-C17	TK 783 68n
C21	TE 984 100µ-PVC
C19,C20	TE 134 4µ7S
C22-C24	TK 783 6n8
VD1, VD2	KA 206
VT1 - VT4	KSY 82
NA4	MA 1458
NA3	MAA 725
NA2	MAB 01H
NA1	MAB 311
D1A	K 555 LI 1 (74 LS 08)
D2A, D3A, D4A	K 155 IR15 (74173)
D6A, D2B	K 555 TL2 (74 LS 14)
D7A	K 555 SP1 (74 LS 85)
D5A	MH3205
D1B	UCY 7406
D3B	K 155 LP8 (74125)
D4B	MH 7474
D5B	MHB 8282
D6B	MAB 24F
D7B	K 555 LL1 (74 LS 32)
D1C	C520D
D2C	MAB 16F

TABULKA ZAPOJENÍ KONEKTORU X1

SYSTÉM SAPI-1

č.	signál	název	typ		č.	signál	název	typ
1					2
3					4
5					6
7					8	RES	nulování	INP
9					10	IOR	čtení	INP
11					12	IOW	zápis	INP
13					14
15	+5V	napájení	NAP		16	+5V	napájení	NAP
17	+5V	napájení	NAP		18	+5V	napájení	NAP
19	0V	zem	NAP		20	0V	zem	NAP
21					22
23					24
25					26
27					28
29					30
31	D4	data	I/O		32	D3	data	I/O
33	D6	data	I/O		34	D5	data	I/O
35	D2	data	I/O		36	D7	data	I/O
37	D0	data	I/O		38	D1	data	I/O
39	A1	adresa	INP		40	A0	adresa	INP
41	A3	adresa	INP		42	A2	adresa	INP
43	A5	adresa	INP		44	A4	adresa	INP
45	A7	adresa	INP		46	A6	adresa	INP
47	-15V	napájení	NAP		48
49					50	+15V	napájení	NAP
51	+12V	napájení	NAP		52	+12V	napájení	NAP
53	0V	napájení	NAP		54	0V	napájení	NAP
55					56
57	-12V	napájení	NAP		58	-12V	napájení	NAP
59					60
61					62




ČISLO KONEKTORU : X1	KONEKTOR: TY 517 36 11	NAP	- napájení
DESKA/ZAŘIZENÍ : ADP-1		I/O	- vstup,výstup
KLČOVANÍ: C6		INP	- vstup

TABULKA ZAPOJENÍ KONEKTORU X2

SYSTÉM SAPI-1

č.	signál	název	typ		č.	signál	název	typ
1	+15V	napájení	NAP		2	+,-	znaménko	OUT
3					4
5	-15V	napájeni	NAP		6
7					8
9					10	Q.D	výstup BCD	OUT
11					12	Q.C	výstup BCD	OUT
13					14	Q.A	výstup BCD	OUT
15					16	Q.B	výstup BCD	OUT
17					18
19					20
21					22	NSD	MPX-stř. číslice	OUT
23					24	MSD	MPX-nejvyšší č.	OUT
25					26	LSD	MPX-nejnižší č.	OUT
27					28
29	0V	napájení ZOM	NAP		30	+5V	napájení ZOM	NAP




ČÍSLO KONEKTORU : X2	KONEKTOR : TY 513 15 11	OUT - výstup
DESKA ZAŘÍZENI : ADP-1		NAP - napájení
KLIČOVÁNI : E5

TABULKA ZAPOJENÍ KONEKTORU X3

SYSTÉM SAPI-1

č.	signál	název	typ		č.	signál	název	typ
1	+0,999V	referenční nap.	OUT		2	+9,99V	referenční.nap.	OUT
3	0V	nula	INP		4	0V	nula	INP
5					6
7	0V	zem	NAP		8	0V	zem	NAP
9					10
11					12
13					14
15	S1	měřící vstup	INP		16	S2	měřící vstup	INP
17	S3	měřící vstup	INP		18	S4	měřící vstup	INP
19	S5	měřící vstup	INP		20	S6	měřící vstup	INP
21	S7	měřící vstup	INP		22	S8	měřící vstup	INP
23	S9	měřící vstup	INP		24	S10	měřící vstup	INP
25	S11	měřící vstup	INP		26	S12	měřící vstup	INP
27	S13	měřicí vstup	INP		28	S14	měřící vstup	INP
29	S15	měřící vstup	INP		30	S16	měřící vstup	INP




ČISLO KONEKTORU : X3	KONEKTOR : TY 513 20 11	OUT	- VÝSTUP
DESKA/ZAŘÍZENÍ : ADP-1		INP	- VSTUP
KLÍČOVÁNI : C5		NAP	- NAPAJENÍ

TABULKA BÁZOVE ADRESACE ADP-1

	BIT /	SPÍNAČ		Bázová adresa
A7/SA4	A6/SA3	A5/SA2	A4/SA1
1	1	1	1	0.H
1	1	1	0	1.H
1	1	0	1	2.H
1	1	0	0	3.H
1	0	1	1	4.H
1	0	1	0	5.H
1	0	0	1	6.H
1	0	0	0	7.H
0	1	1	1	8.H
0	1	1	0	9.H
0	1	0	1	A.H
0	1	0	0	B.H
0	0	1	1	C.H
0	0	1	0	D.H
0	0	0	1	E.H
0	0	0	0	F.H

SA1 až SA4 jsou spínače pro volbu adresy desky.

Adresa příslušného registru se přičítá k bázové adrese desky. Pro interní signál RD0 přičtěte 0, pro RD1 a WR1 přičtěte 1 (pro bázovou adresu 0.H má tedy RD0 adresu 00H, RD1 01H a WR1 rovněž 01H) .

SCHÉMA ZAPOJENÍ

Schéma ADP-1 a černobílá verze ZDE.

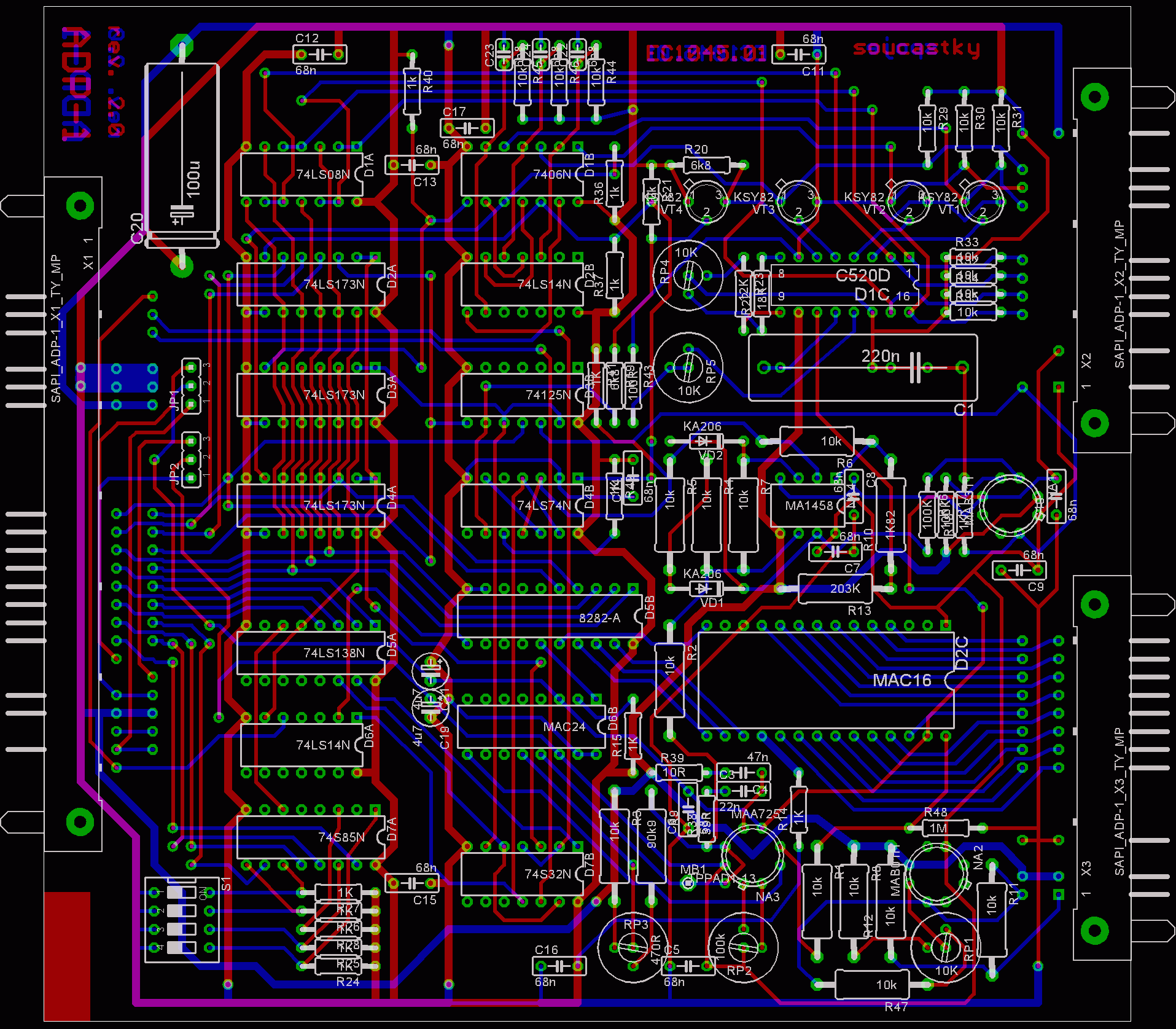

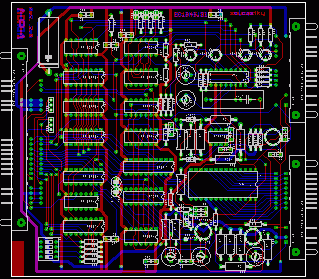

ROZMÍSTĚNÍ SOUČÁSTÍ

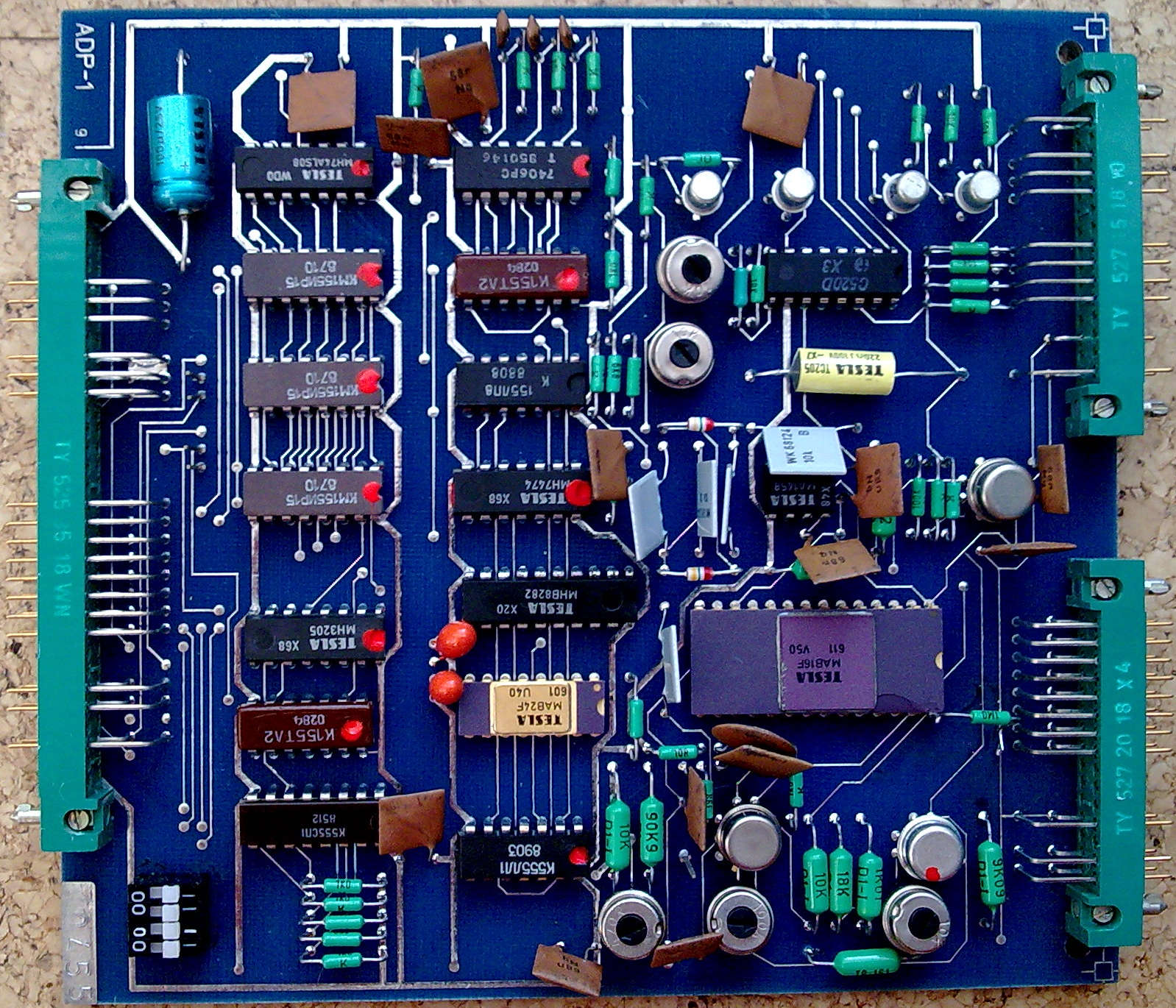

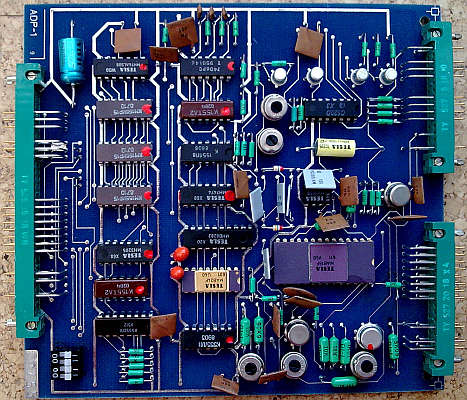

DPS ADP-1
