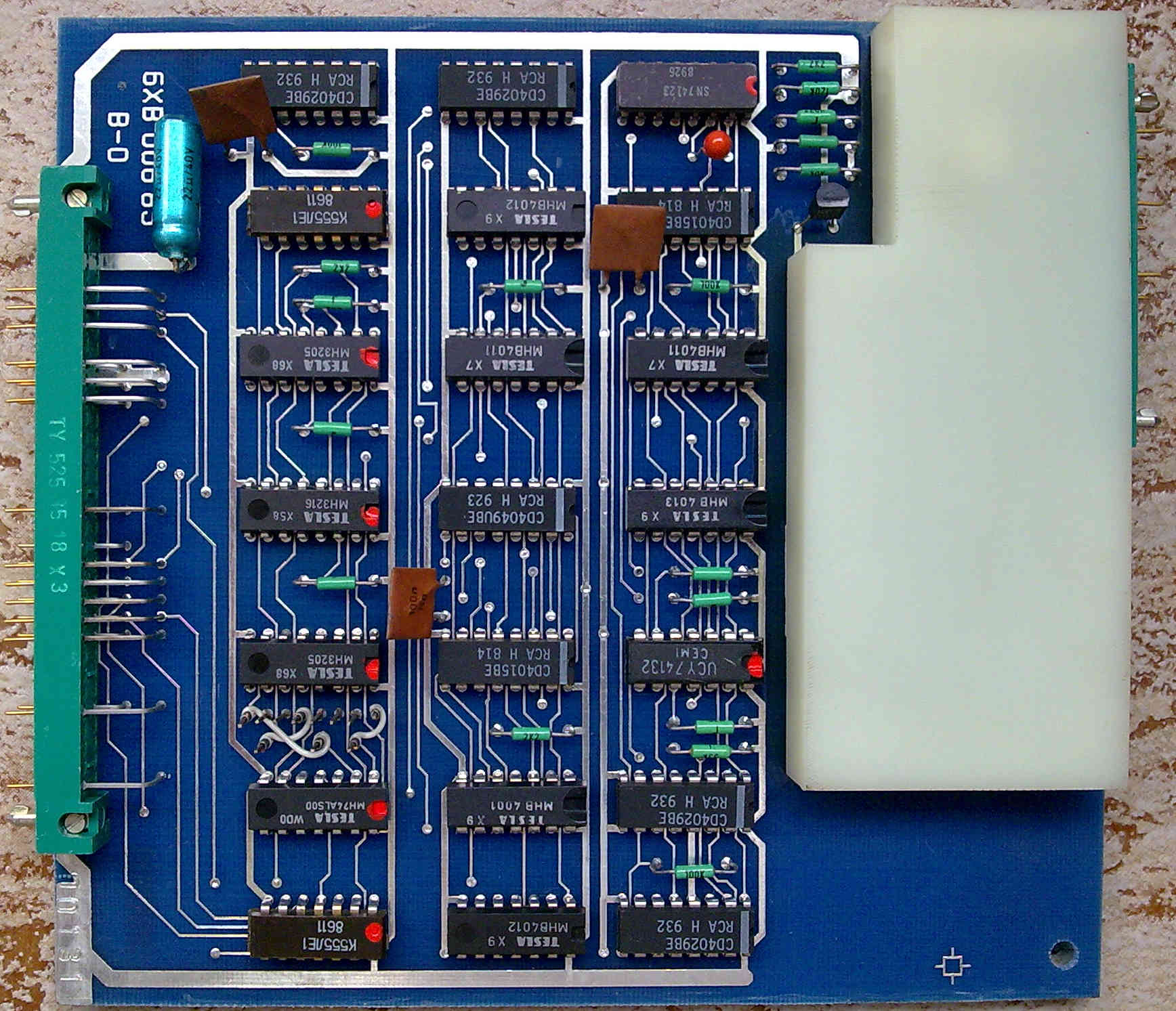

6XB 006 85

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Označení 6XB 006 85 je TESLAcké identifikační číslo DPS.

Deska obsahuje jeden optoizolovaný výstup a dva optoizolované vstupy s vyhodnocovací logikou.

Deska zabírá tři adresy, dvě pro čteni a jednu pro zápis z rozsahu adres 80H až 87H

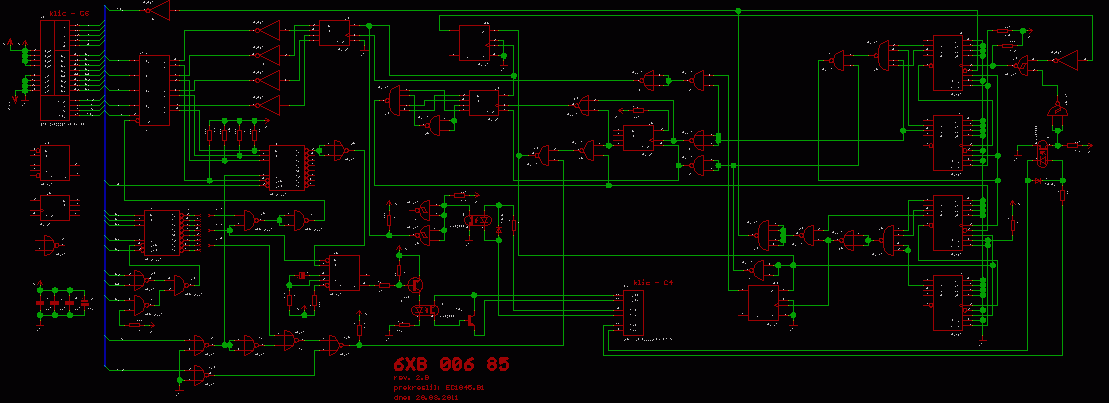

Schéma 6xb00685 a černobílá verze ZDE.

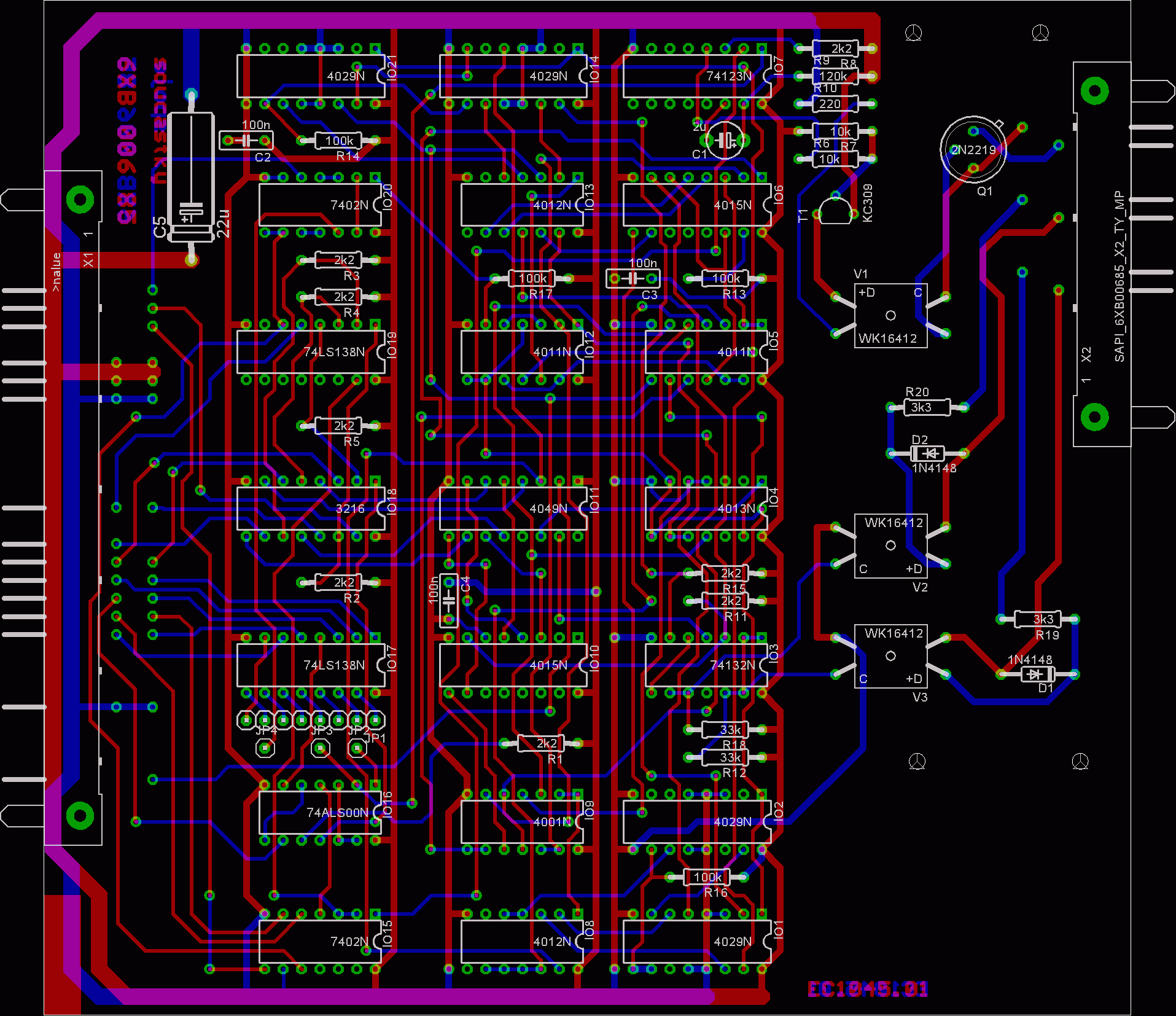

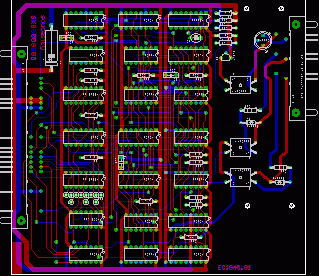

DPS 6xb00685
