6XB 006 80

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

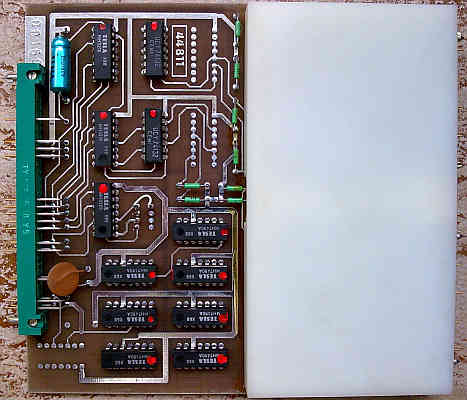

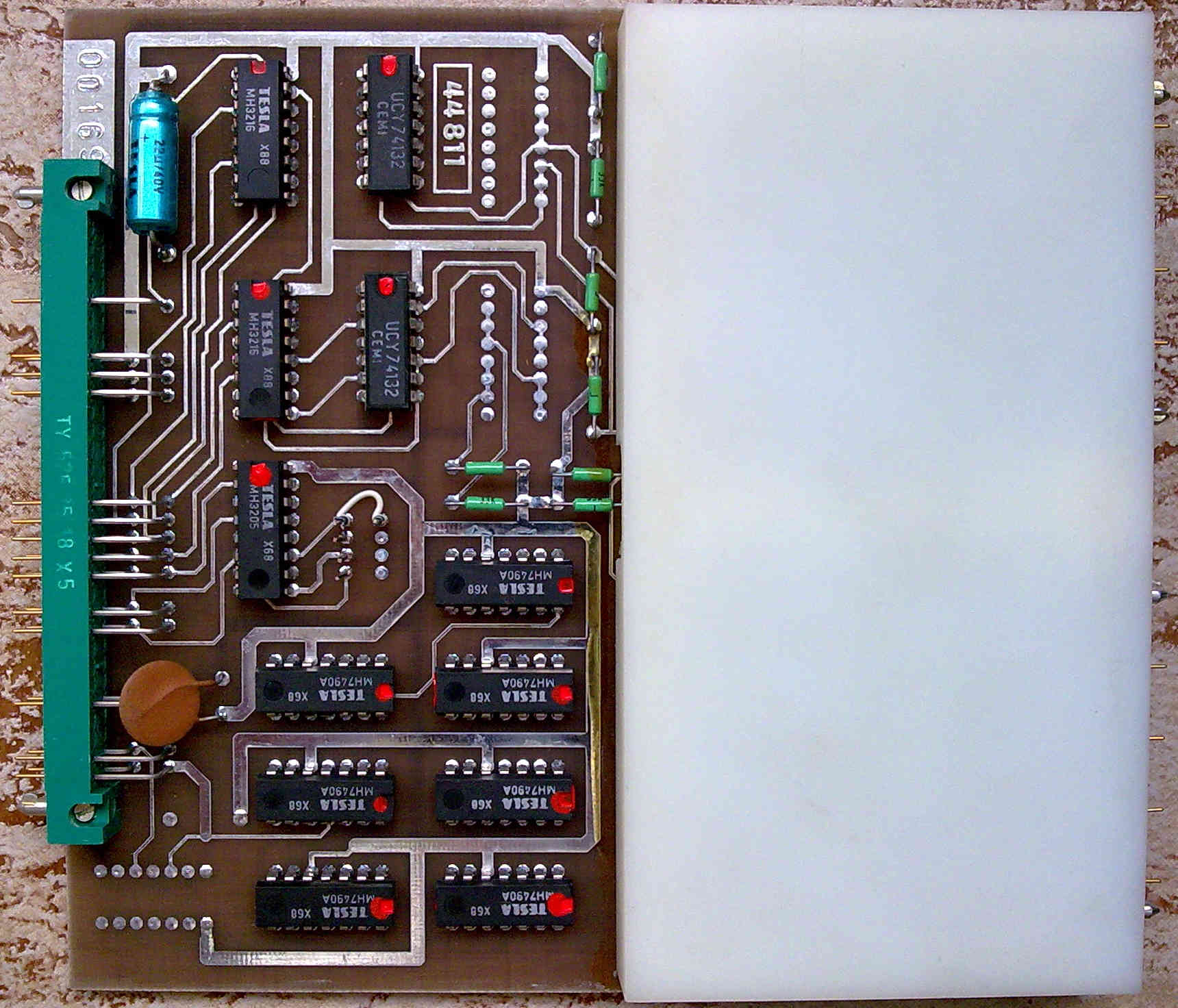

Označení 6XB 006 80 je TESLAcké identifikační číslo DPS.

Na desce je 8 bitový optoizolovaný vstupní port a generátor sekundového přerušení.

Deska zabírá 4 adresy pro čtení které se zrcadlí vlivem neúplného adresného dekodéru.

Desku lze adresovat :

S1-1	90H	94H	98H	9CH
S1-2	92H	96H	9AH	9EH
S1-3	91H	95H	99H	9DH
S1-4	93H	97H	9BH	9FH

Na desce nebyli osazeny R1, IC14, IC13 a IC16

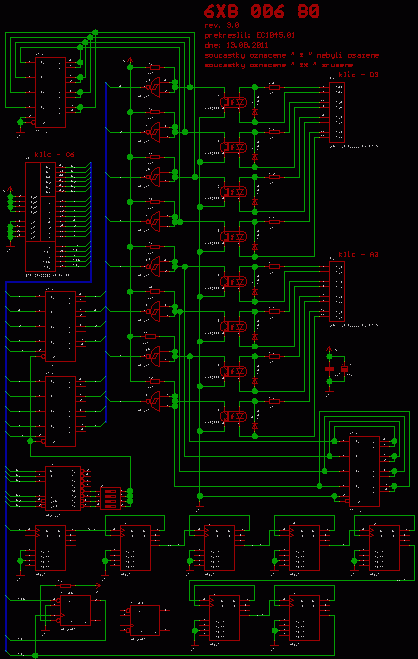

Schéma 6XB00680 a černobílá verze ZDE.

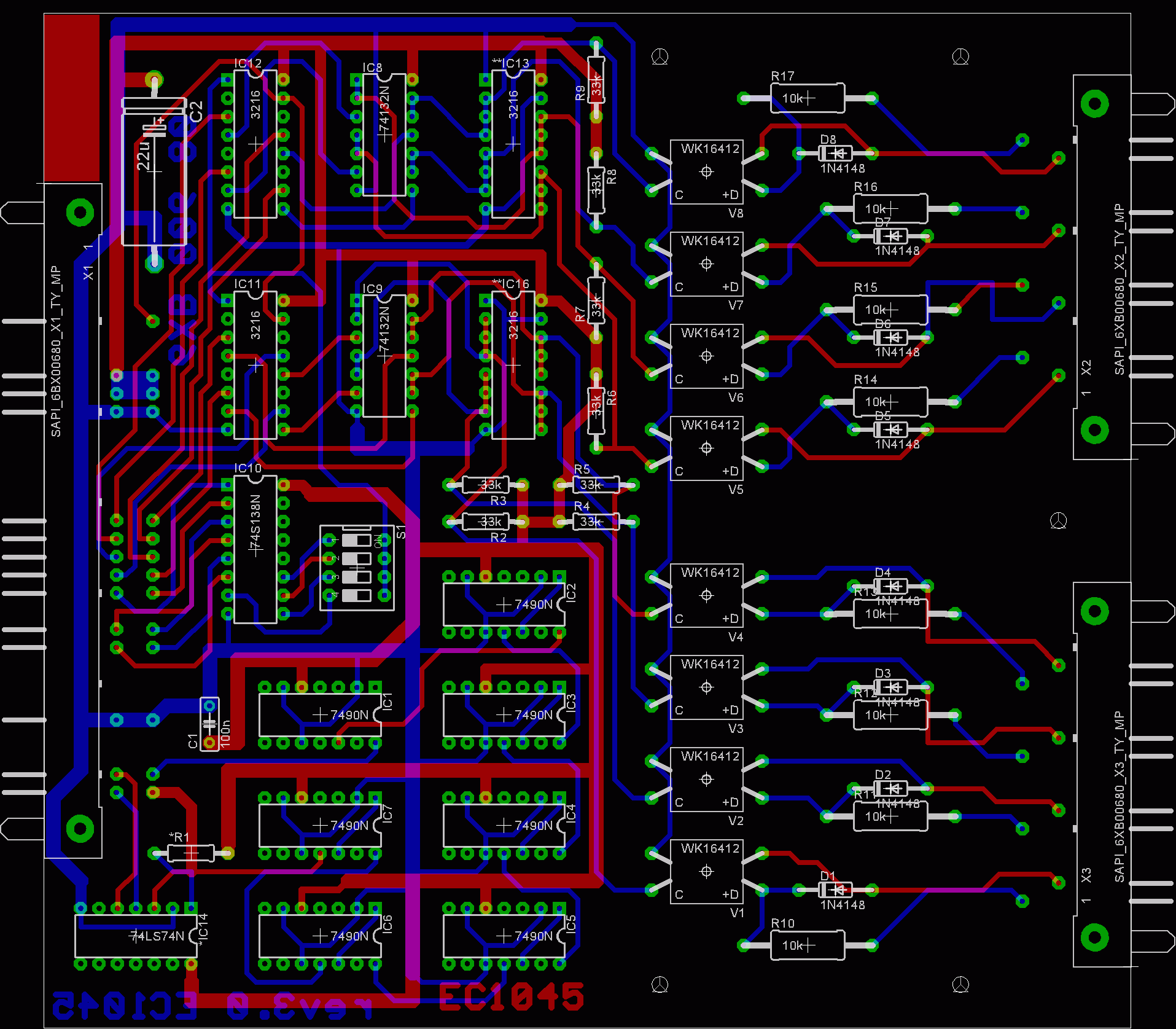

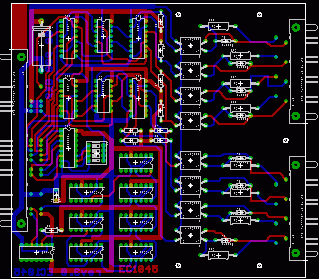

DPS 6XB00680
