8 bity / SAPI-1 / Technické prostředky / 6XB 005 21

6XB 005 21

K desce nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Označení 6XB 005 21 je TESLAcké identifikační číslo DPS a označení 6XK 199 40 je TESLAcké označení kompletní desky.

Vypadá to, že desky 6XB 005 05, 6XB 005 21, 6XB 005 97 plus další byli součásti nějakého systému. Nemám vůbec ponětí jakého.

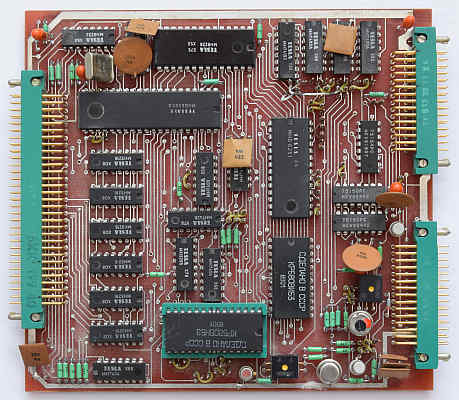

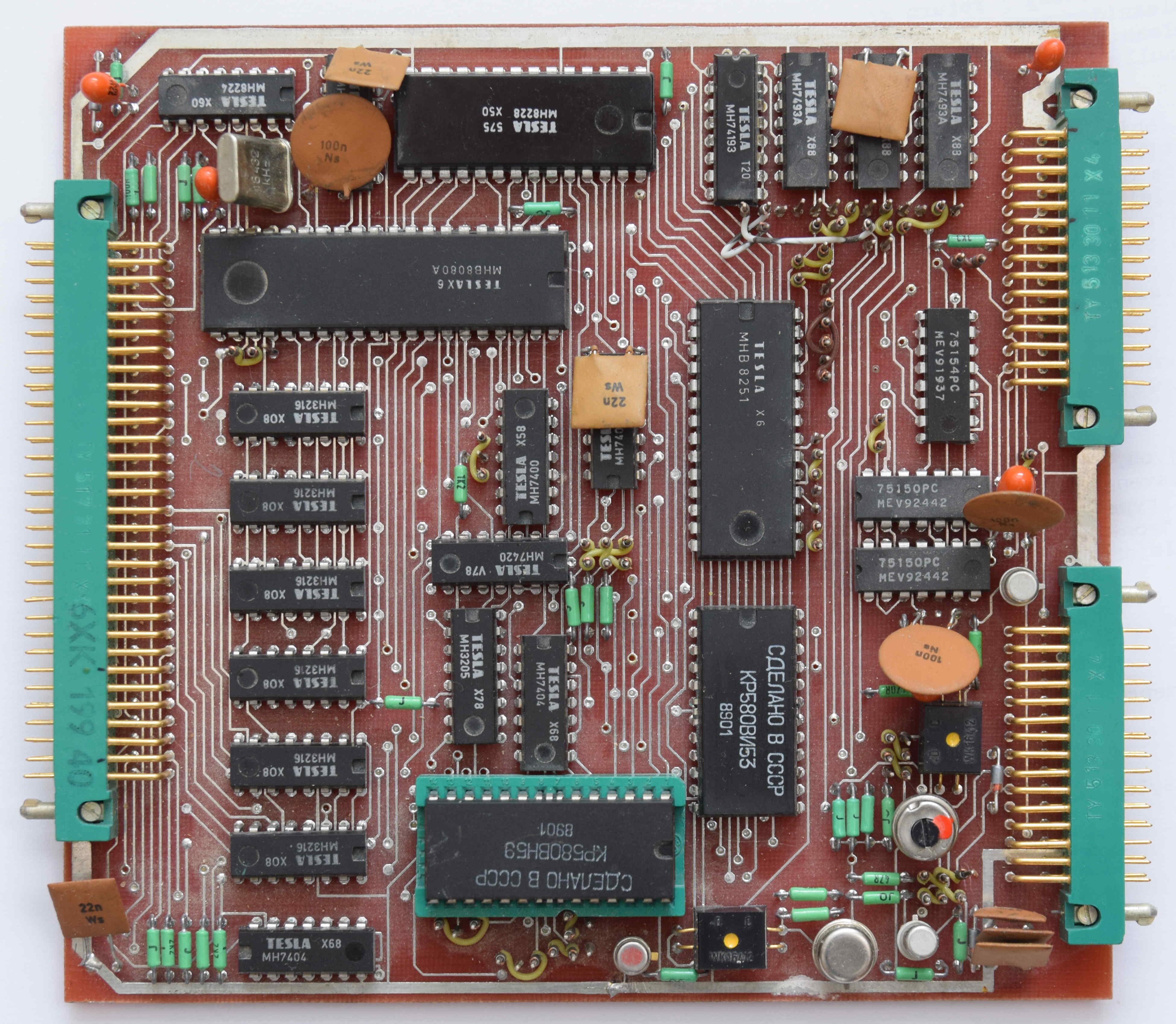

Jde o procesorovou desku osazenou svatou trojicí (8080A, 8228 a 8224) využívající pasivní sběrnici, pravděpodobně SBK-1. Na desce je dále řadič přerušení 8259, kdy část přerušovacích signálu je vyvedeno na rezervní vodiče sběrnice. USART 8251 pro sériový přenos dat a čítač/časovač 8253.

Deska zabírá 12 adres pro vstup a výstup v rozsahu 80H až 8BH, kdy část adres se zrcadlí vlivem neúplnému dekodéru adres.

Rozsah adres	obvod
80H - 83H	8253
84H - 85H	8259
86H - 87H	zrcadlo 8259
88H - 89H	8251
8AH - 8BH	zrcadlo 8251

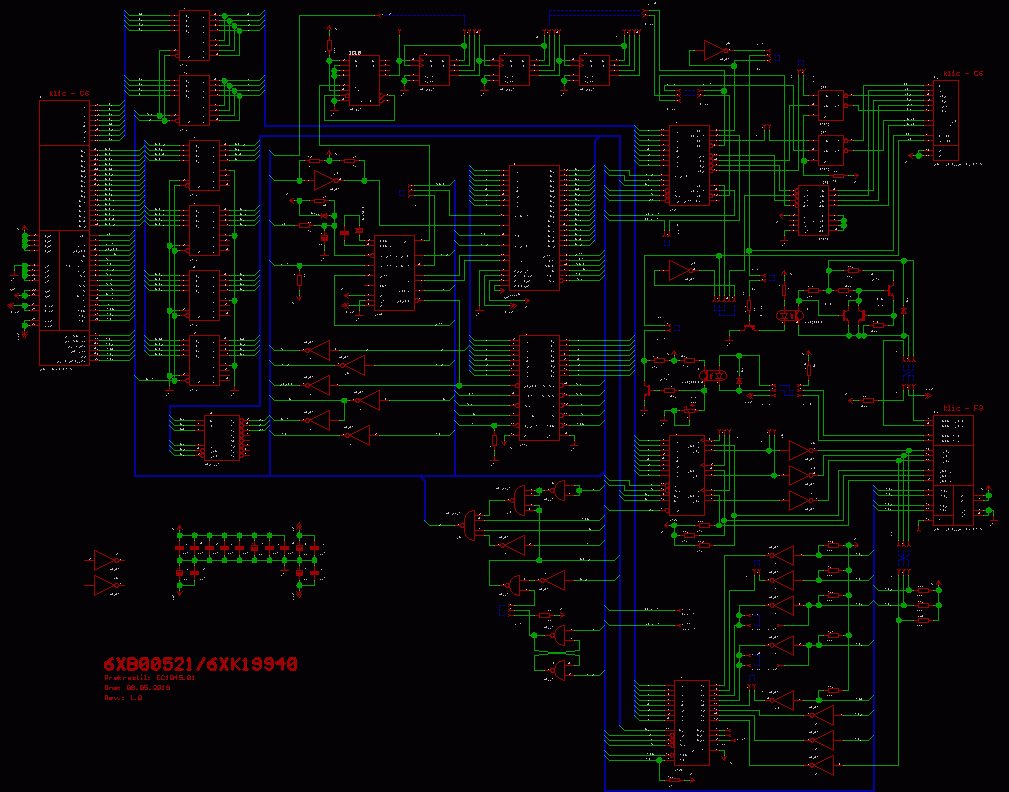

Schéma 6XB00521 a černobílá verze ZDE.

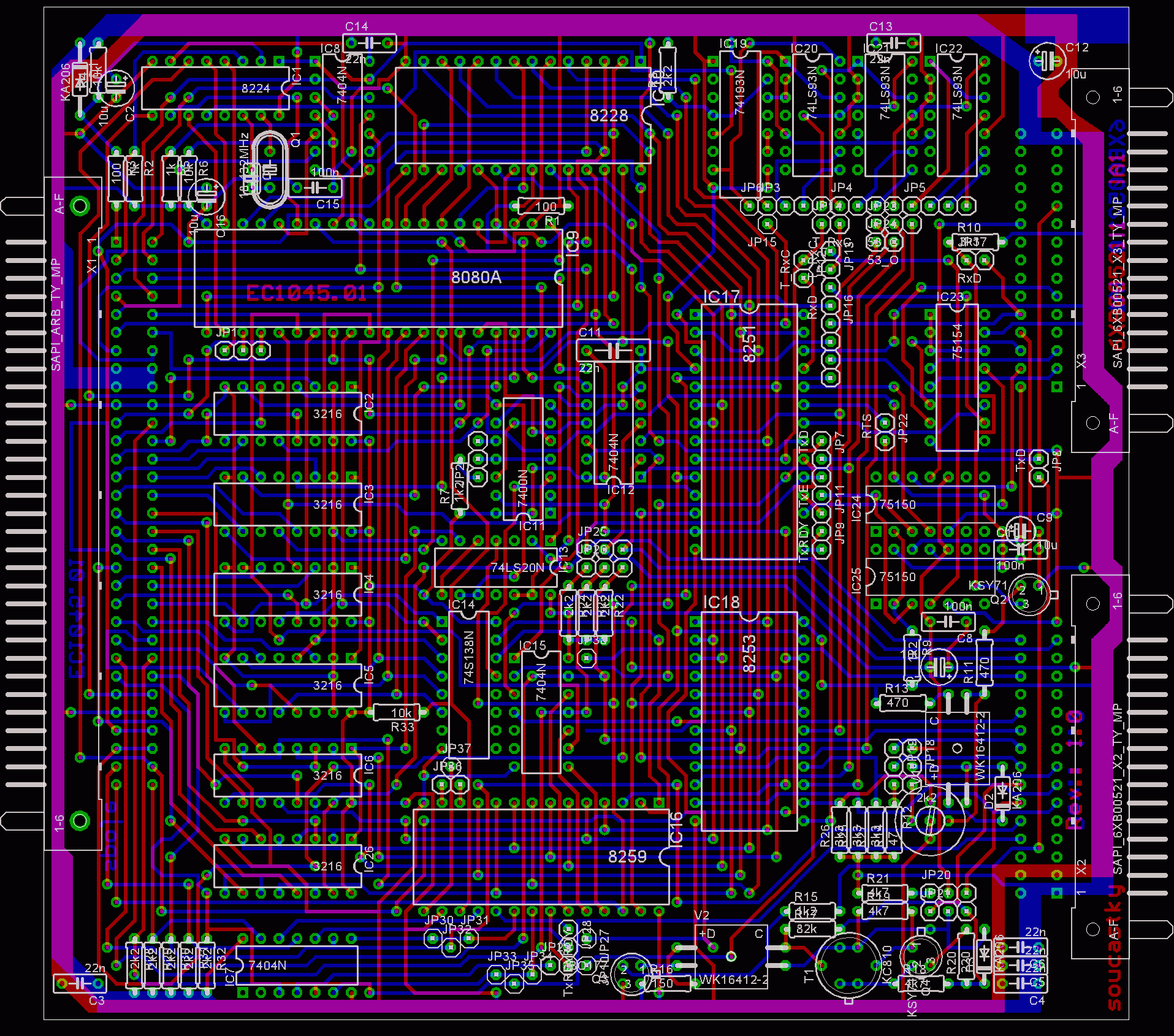

DPS 6XB00521
