OCR z dokumentace:
Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610
QR 6038 DAC 8

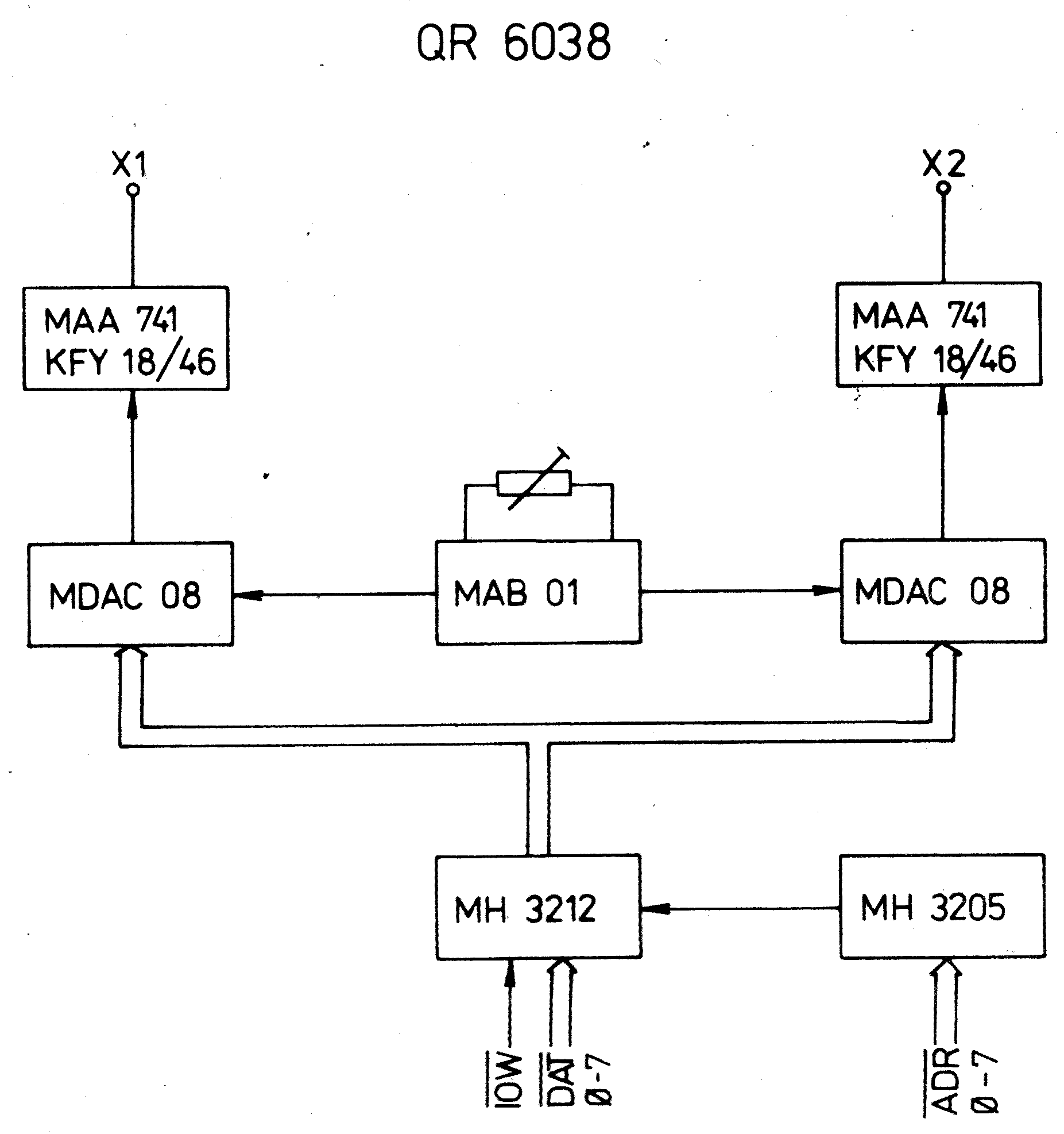

Modul DAC 8 obsahuje dva na sobě nezávislé osmibitové číslicově analogové převodníky. Výstup z každého převodníku lze provozovat ve třech napěťových a jednom proudovém režimu.
Technická data:
napájecí napětí
UCC = +5V ±0,25V
UDD = +12V ±0,2V
UGG = -12V ±0,2V
odběr proudu stanovený dle katalogových údajů a osazeni desky
ICC = 550mA
IDD = 130mA
IGG = 130mA
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
rozměry desky
cca 20 x 130 x 186,5 ( mm ) ( š x v x d )
hmotnost
max. 173g
výstupní signály modulu DAC 8
napěťový výstup jednopolaritní 0 až 5 ( V )
napěťový výstup dvoupolaritní -5 až +5 ( V )
proudový výstup jednopolaritní 0 až 20mA
rychlost převodu
max. 20µs
chyba převodníku
±1/2 LSB, resp. ±0,2% z maxima zvoleného rozsahu ( kde LSB odpovídá jmenovité váze
nejnižšího bitu pro daný výstupní rozsah ).
zatěžovací odpor
250 ƍ
vstupní signály modulu
ADR0 až ADR7,
IOW aktivní v " 0 ",
DAT0 až DAT7
