QR 6005 IO 1

Funkční jednotka, QR 6005 představuje soubor vstupních a výstupních bran umožňujících uživateli styk s prostředím. Vstupní a výstupní obvody této funkční jednotky jsou trojího typu:
- programovatelný obvod rozhraní na bázi obvodu MHB 8255
- paralelní osmibitový výstup na bázi obvodu typu MH 3212
- programově ovládaný klopný obvod pro řízení rychlých bitových operací. Vedle vstupních a výstupních obvodů obsahuje tato funkční jednotka osmiúrovňový řadič přerušení pracující na bázi integrovaného obvodu MH 3214.

Jednotka QR 6005 má pevně přidělené adresy. Kromě řadiče přerušení předpokládá operační systém použití vstupních bran této jednotky k připojení standardních počítačových periferních jednotek, a to snímače děrné pásky, mozaikové tiskárny, klaviatury, děrovače děrné pásky.

Technická data:

napájecí napětí
U_CC = +5V ±0,25V

odběr proudu stanovený dle katalogových údajů a osazení desky
I_CC = 650mA

hmotnost
cca 260g

napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )

rozměry modulu
cca 40 x 130 x 186,5 ( mm ) ( š x v x d )

vstupní signály
ADR0 až ADR7, IOW, IOR, INTA, INT0 až INT7, INIT aktivní v „ 0 "
INTE, CLK1

výstupní signály
INTR aktivní v „ 0 "

výstupní a vstupní signály
DAT0 až DAT7, vstupní a výstupní signály pro styk s prostředím

Pravděpodobné zapojení konektoru A (vodiče ke konektoru přestřiženy).

číslo konektoru: A	konektor: TY 514 3013
deska: QR6005	klíčování: C6

číslo	signál	název	typ
(PIN)
1	PB1	port PB	I/O
2
3	PB0	port PB	I/O
4
5	PB2	port PB	I/O
6
7	PB4	port PB	I/O
8
9	PB3	port PB	I/O
10
11	PB6	port PB	I/O
12
13	PB5	port PB	I/O
14
15	PB7	port PB	I/O
16
17	PC3	port PC	I/O
18
19
20
21	0V	napájení	NAP
22
23	+5V	napájení	NAP
24
25	+5V	napájení	NAP
26
27	0V	napájení	NAP
28
29
30

I/O	obousměrný
NAP	napájení

Zapojení konektoru B.

číslo konektoru: B	konektor: TY 518 6213
deska: QR6005	klíčování: C6

číslo	signál	název	typ
(PIN)
1	PA1	port PA	I/O
2	PA0	port PA	I/O
3	PA3	port PA	I/O
4	PA2	port PA	I/O
5	PA5	port PA	I/O
6	PA4	port PA	I/O
7	PA7	port PA	I/O
8	PA6	port PA	I/O
9	PC1	port PC	I/O
10	PC0	port PC	I/O
11	PC3	port PC	I/O
12	PC2	port PC	I/O
13	PC5	port PC	I/O
14	PC4	port PC	I/O
15	PC7	port PC	I/O
16	PC6	port PC	I/O
17	PB1	port PB	I/O
18	PB0	port PB	I/O
19	PB3	port PB	I/O
20	PB2	port PB	I/O
21	PB5	port PB	I/O
22	PB4	port PB	I/O
23	PB7	port PB	I/O
24	PB6	port PB	I/O
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41	B	klopný obvod	INP
42	A	klopný obvod	OUT
43
44
45	/DO1	port 3212	OUT
46	/DO0	port 3212	OUT
47	/DO3	port 3212	OUT
48	/DO2	port 3212	OUT
49	/DO5	port 3212	OUT
50	/DO4	port 3212	OUT
51	/DO7	port 3212	OUT
52	/DO6	port 3212	OUT
53
54
55
56
57
58
59	+5V	napájení	NAP
60	+5V	napájení	NAP
61	0V	napájení	NAP
62	0V	napájení	NAP

INP	vstupní
I/O	obousměrný
OUT	vstupní
NAP	napájení

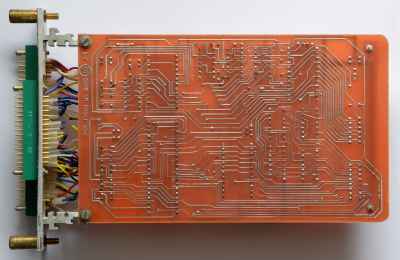

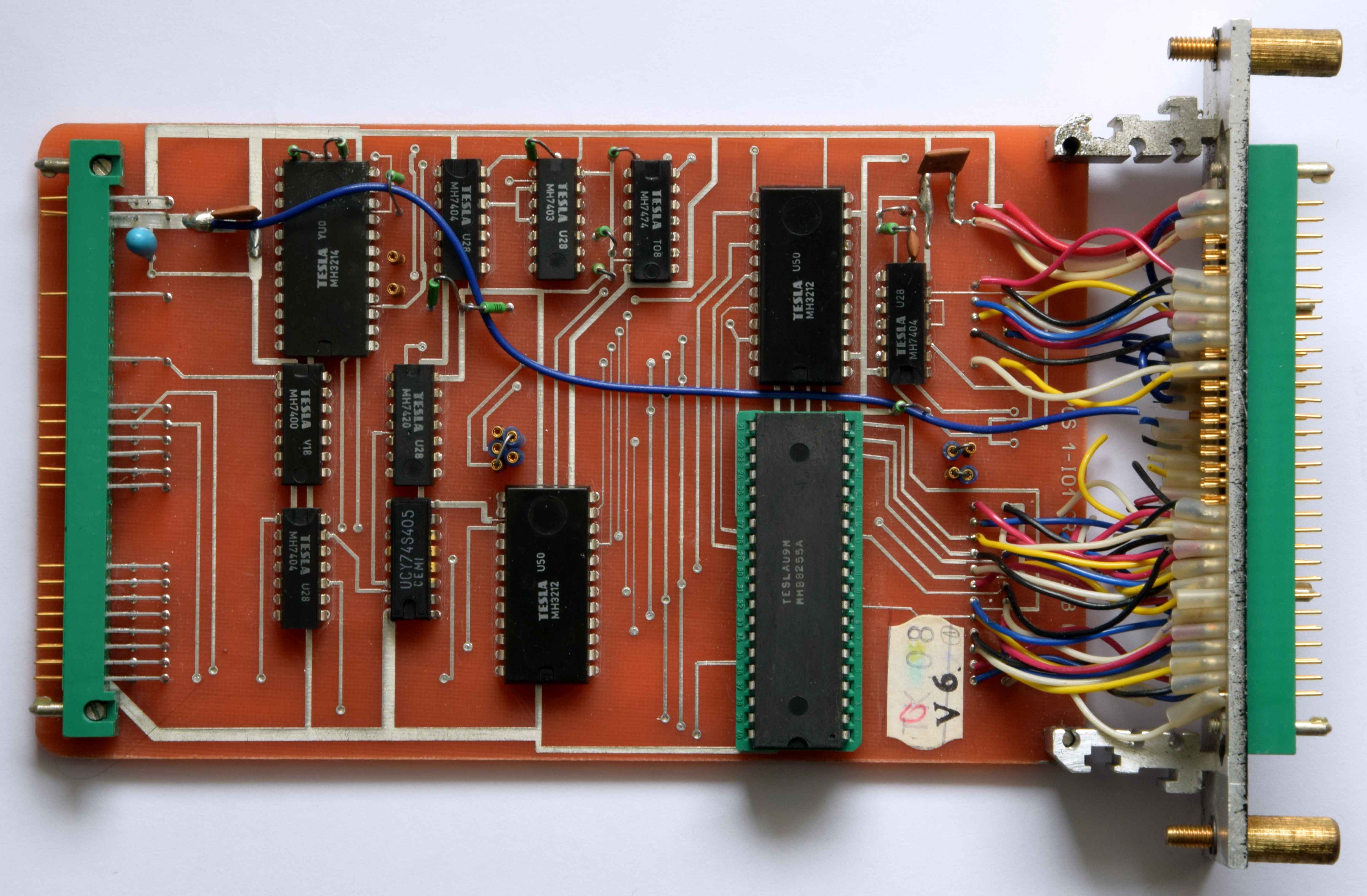

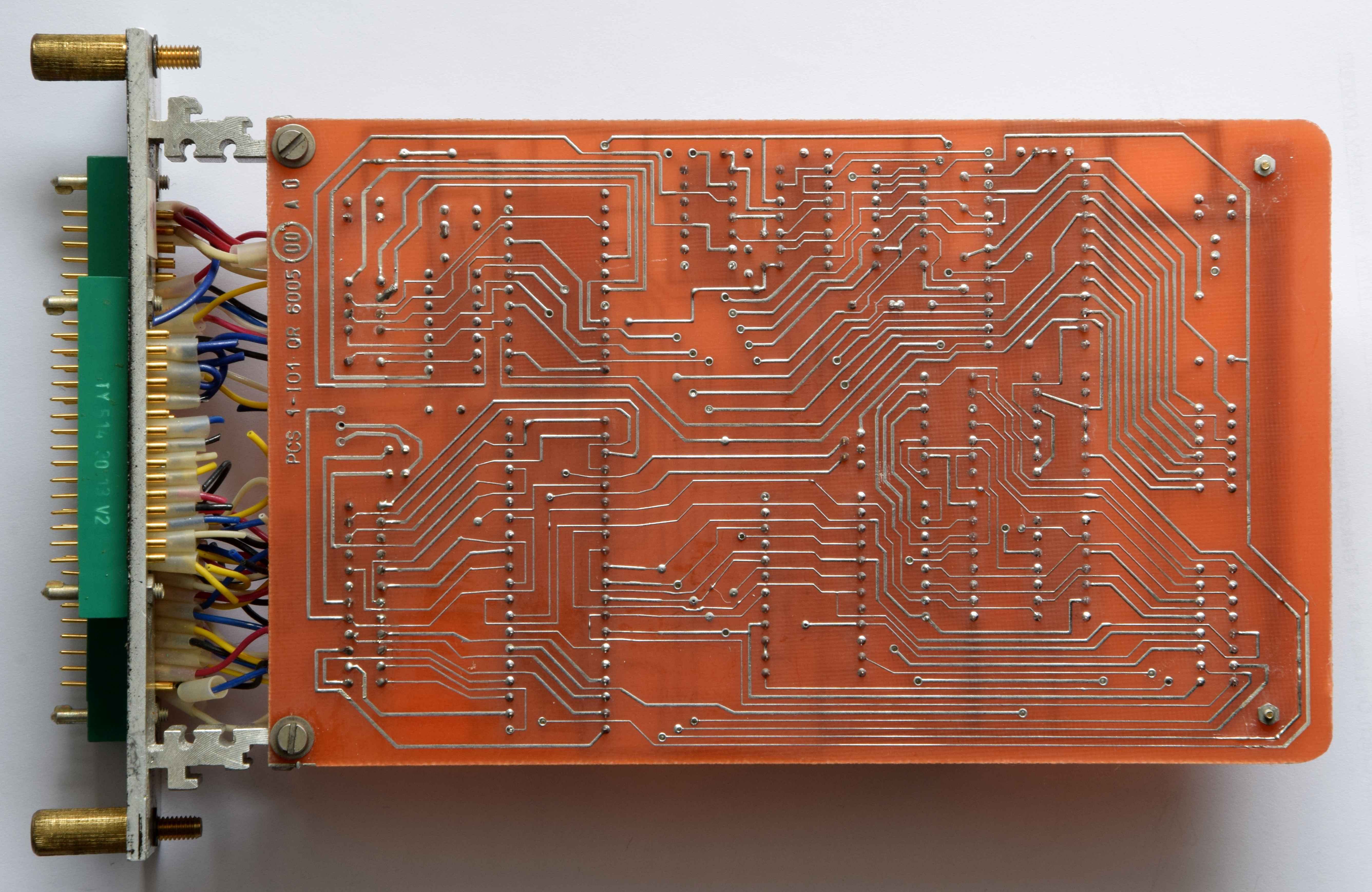

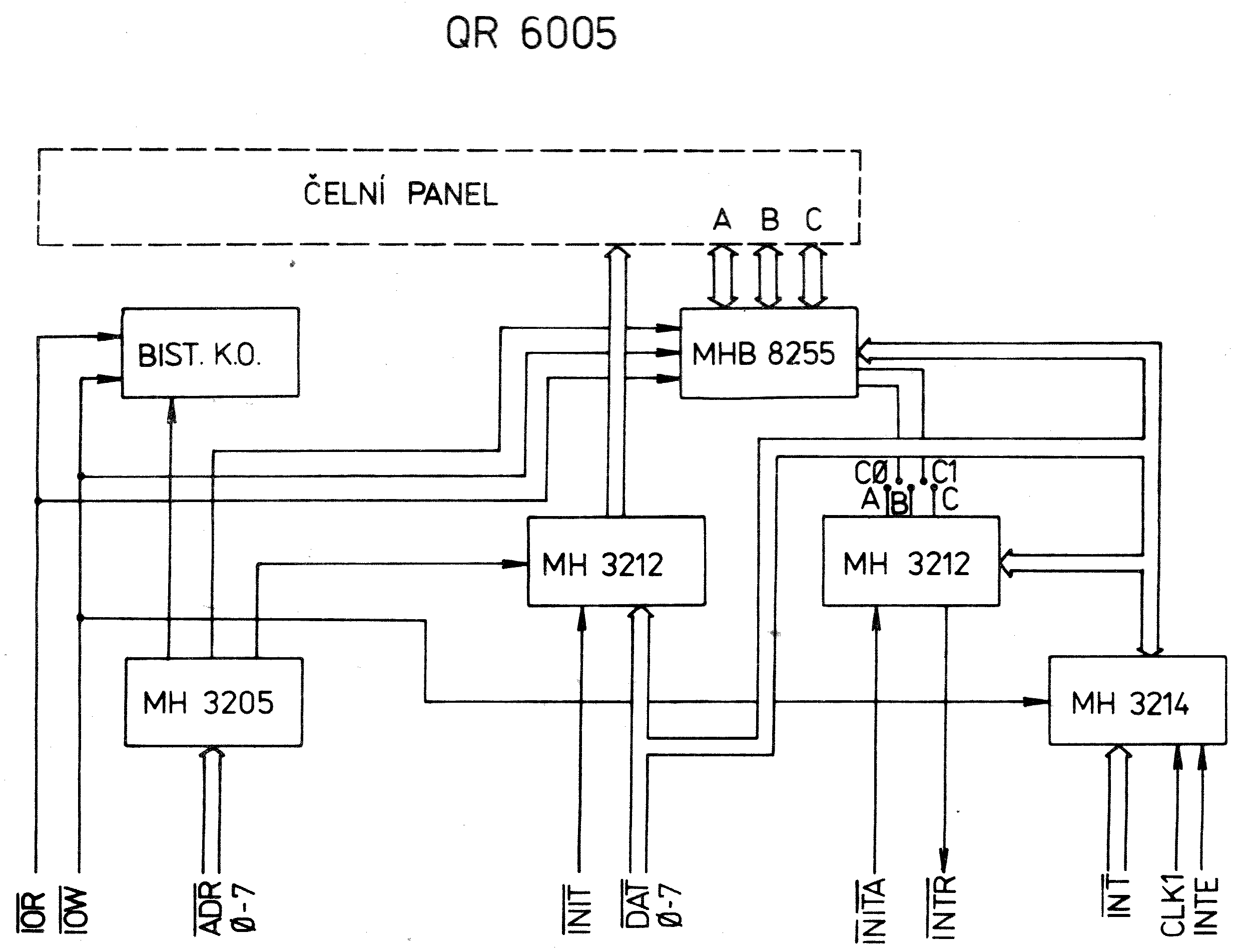

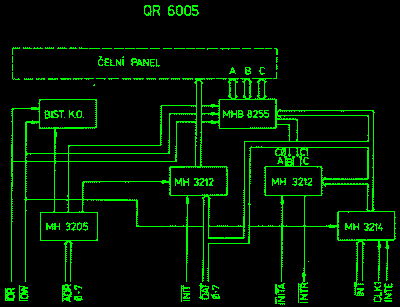

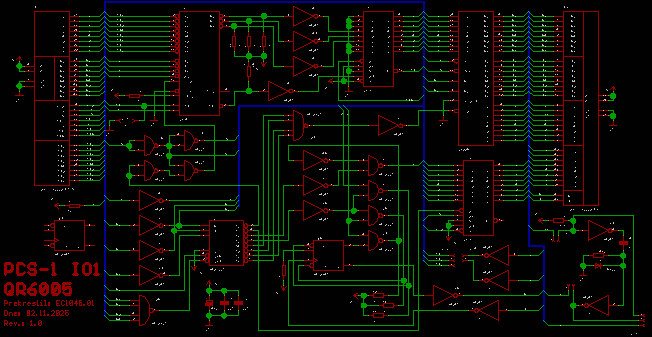

Schéma QR6005 a černobílá verze ZDE.

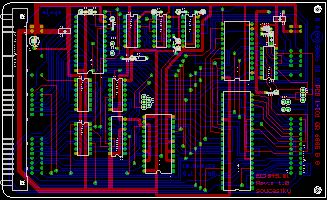

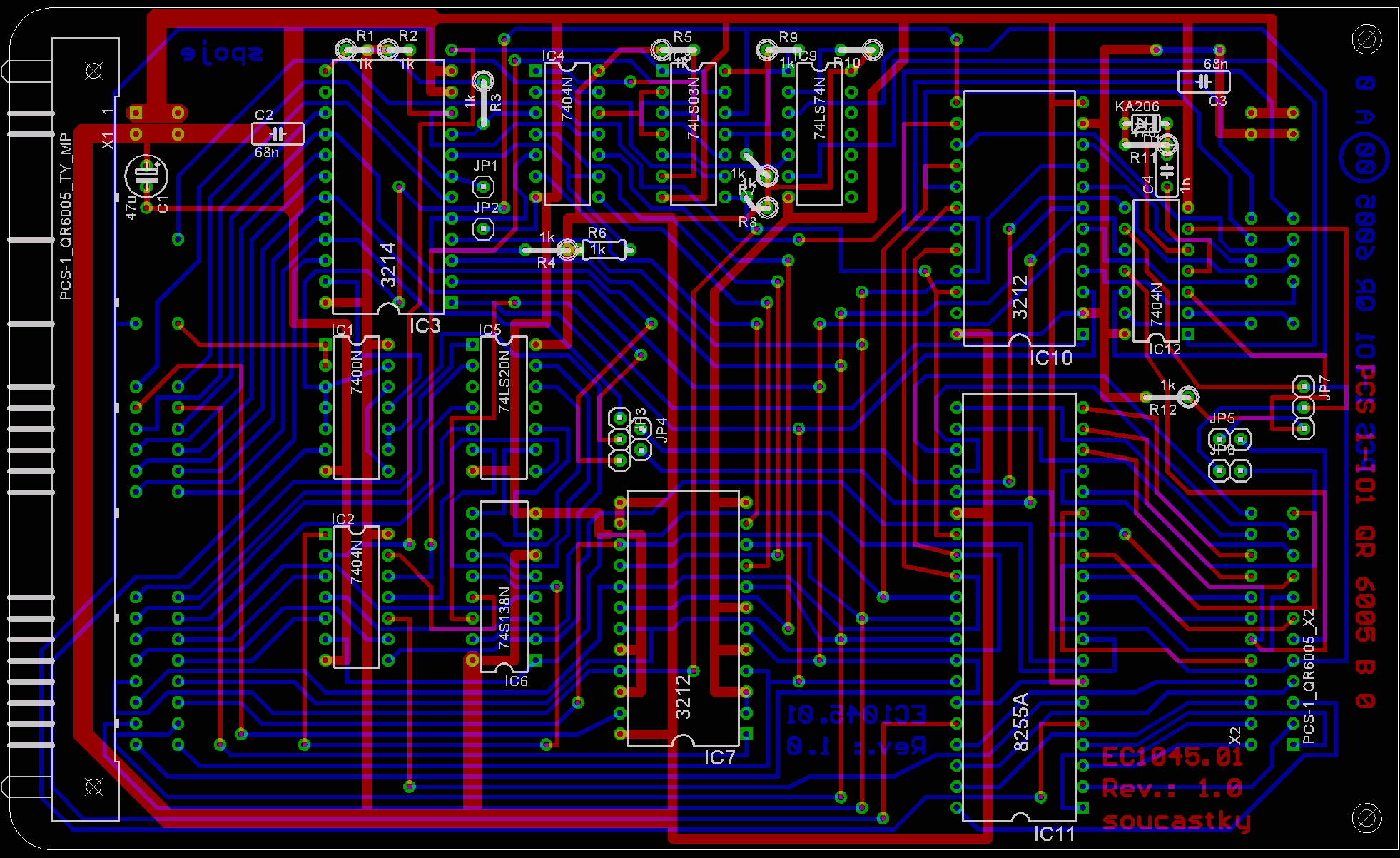

DPS QR6005
