QR6001

OCR z dokumentace:

Technické zprávy
Čidla a regulátory

TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610

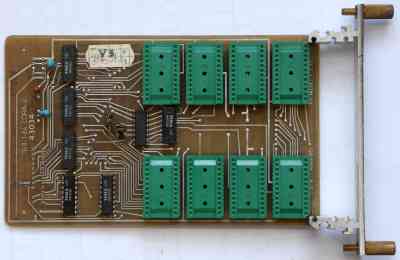

QR 6004 ROM 8K

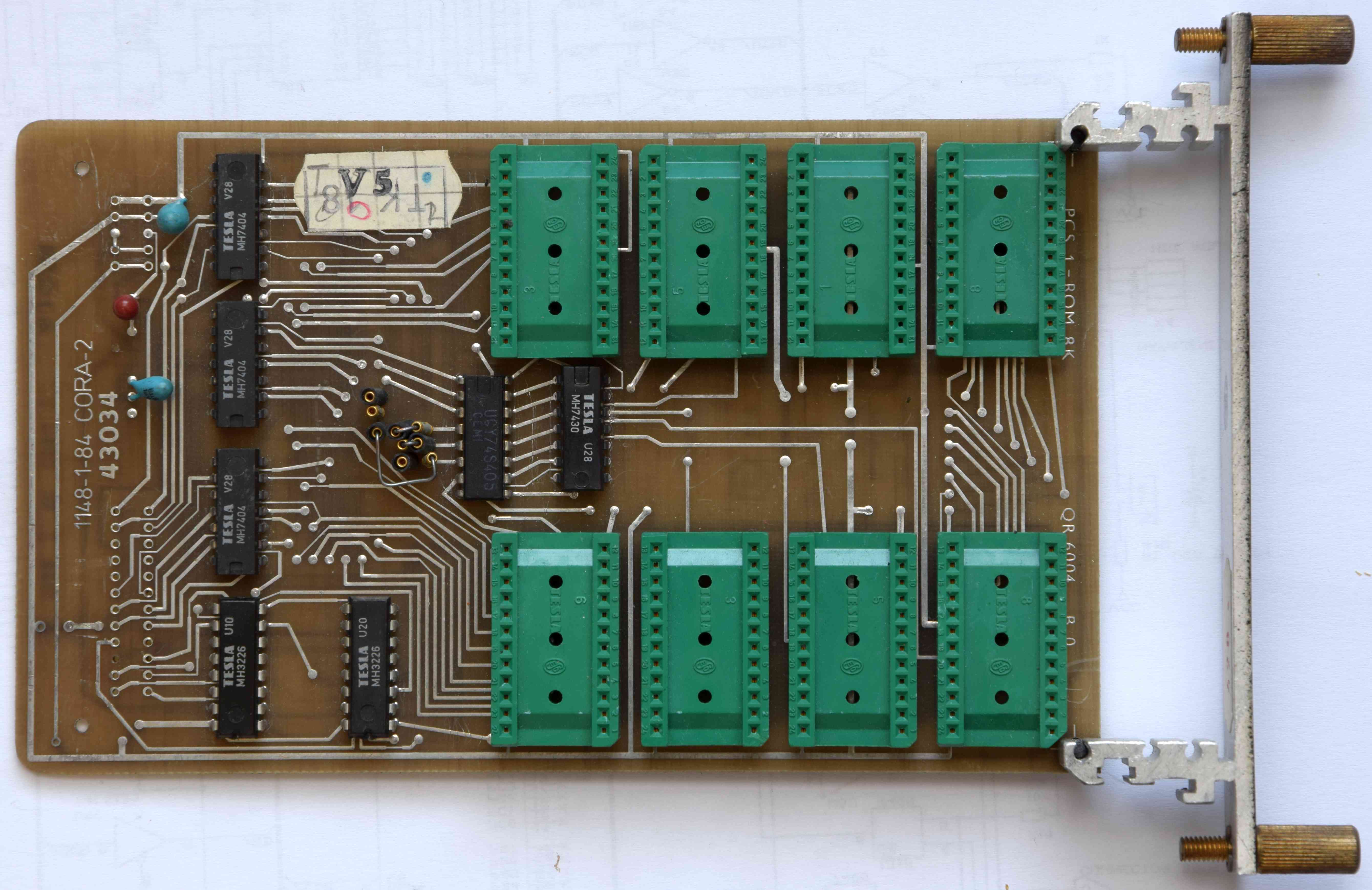

Funkční jednotka statické paměti o kapacitě 8 KBytů s paměťovými obvody EPROM typu MHB 8708 obsahuje pole osmi dvacetičtyřdotekových objímek pro zasunutí paměťových pouzder. Pamětové pole o rozsahu 8 KBytů představované touto funkční jednotkou lze umístit v celém rozsahu 64 KBytů adres v násobcích po 8 KBytů.

Tato adresace je umožněna využitím propojovaného pole J1 na desce s tištěnými spoji. Pořadí adres jednotlivých pozic je vyznačeno, v rámci funkční jednotky, čísly 0 až 7.

Data jsou přivedena z vnitřní sběrnice funkční jednotky na systémovou sběrnici přes budiče s třístavovými výstupy. Řídícím signálem této funkční jednotky je MR.

Technická data:

napájecí napětí
U_CC = +5V ±0,25V
U_BB = -5V ±0,25V
U_DD = +12V ±0,5V

odběr proudu stanovený dle katalogových údajů a osazení desky
I_CC = 400mA
I_BB = 360mA
I_DD = 520mA

rozměry modulu
20 x 130 x 186,5 ( mm ) (š x v x d)

hmotnost
cca 150g

napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )

vstupní signály
ADR0 až ADR15, MR

výstupní signály
DAT0 až DAT7

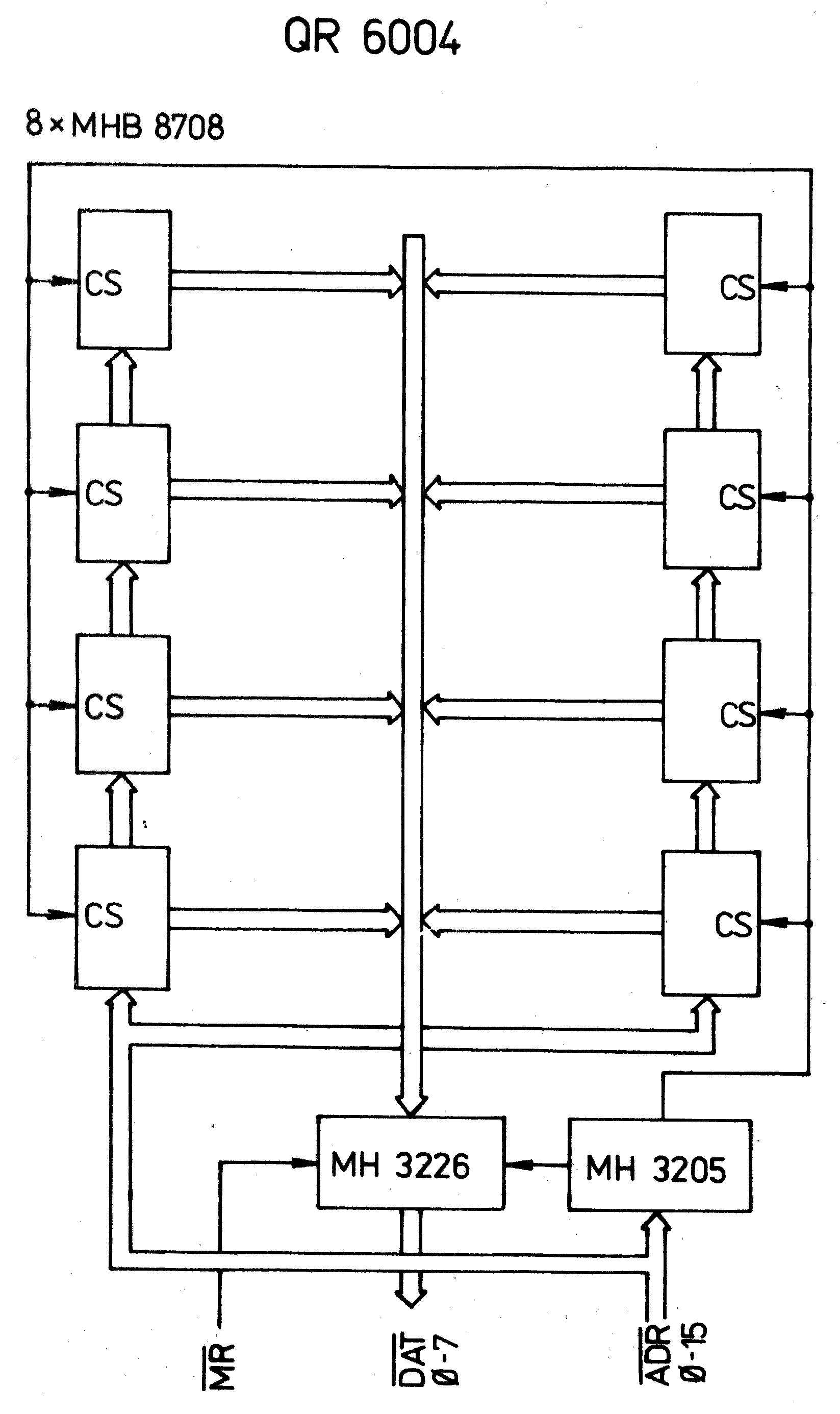

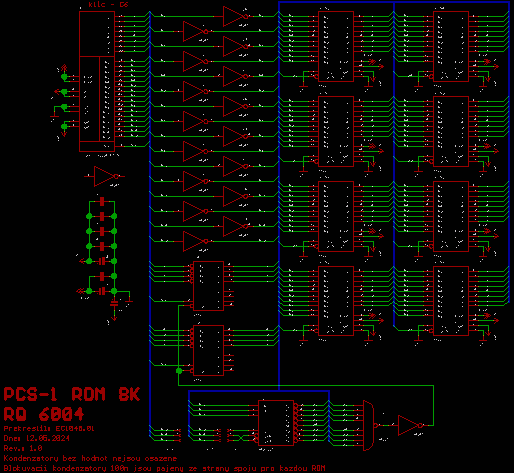

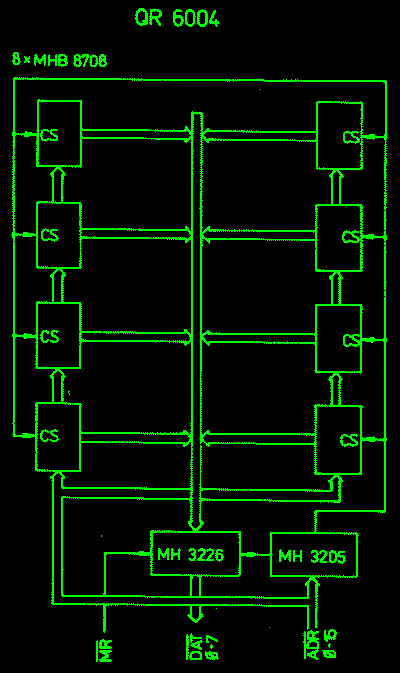

Schéma QR6004 a černobílá verze ZDE.

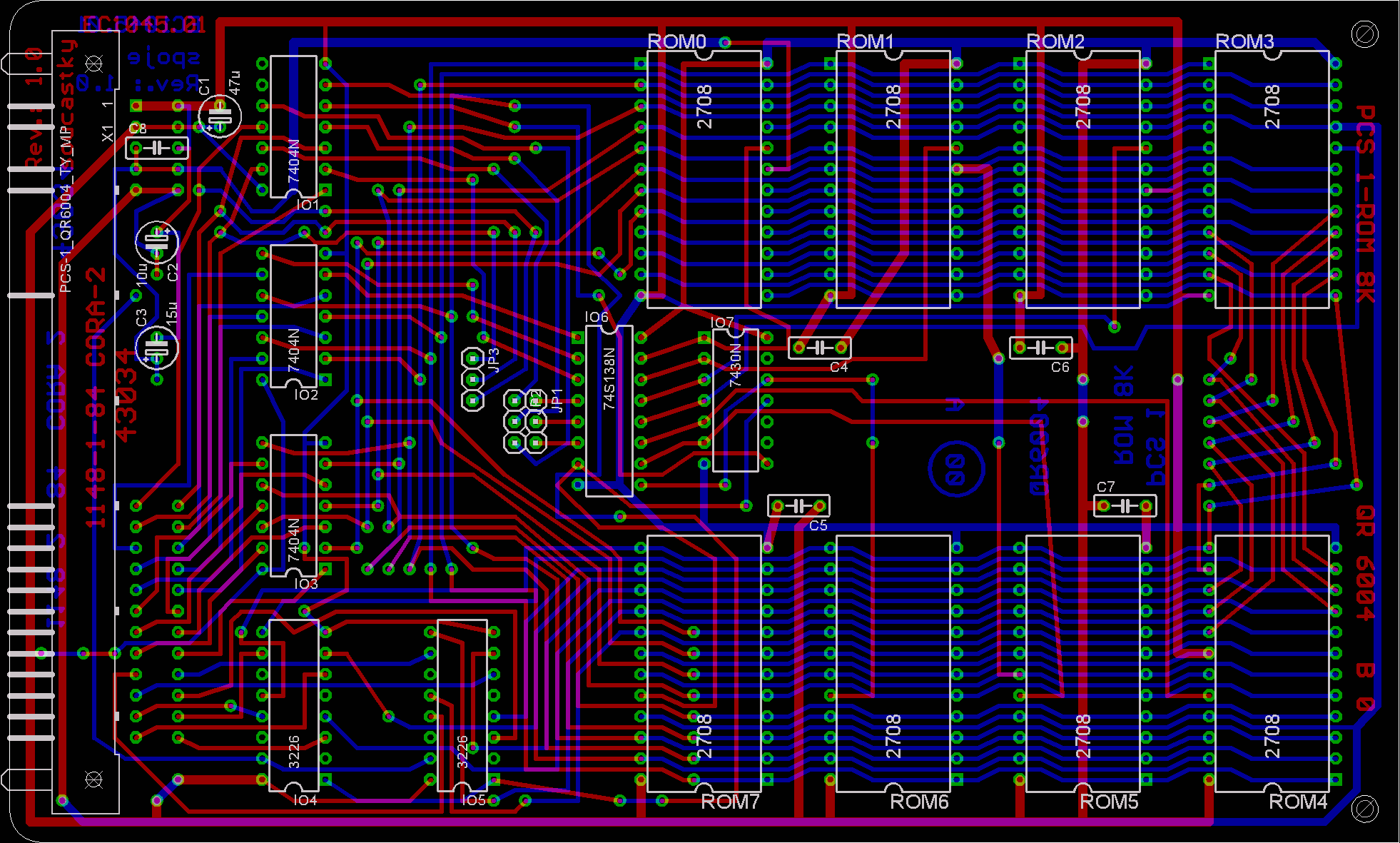

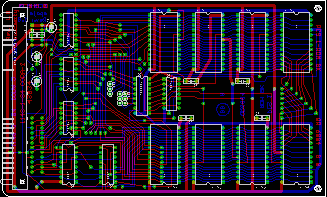

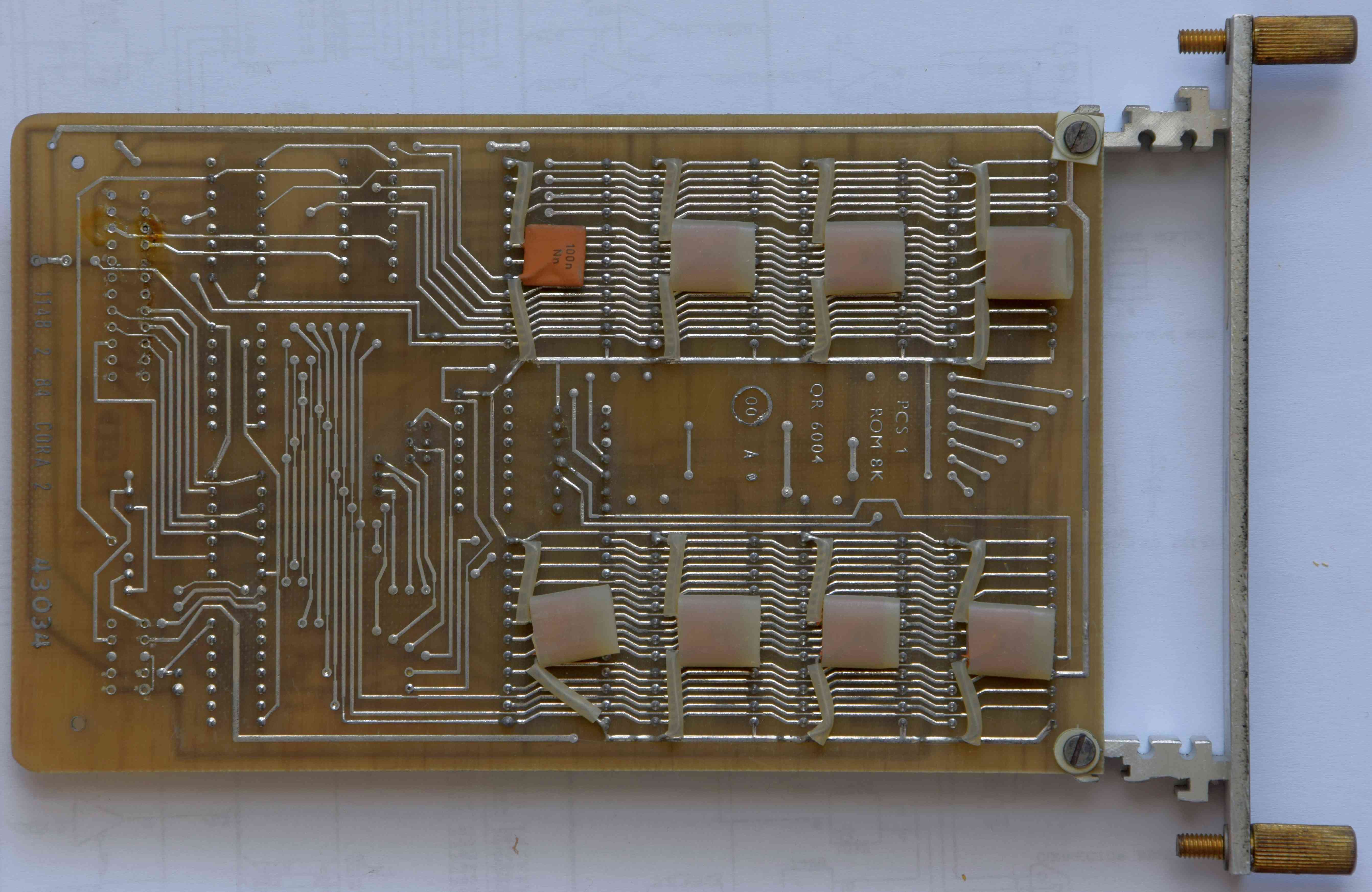

DPS QR6004
