PCS 1-QR 6000

OCR z dokumentace:

Technické zprávy
Čidla a regulátory

TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610

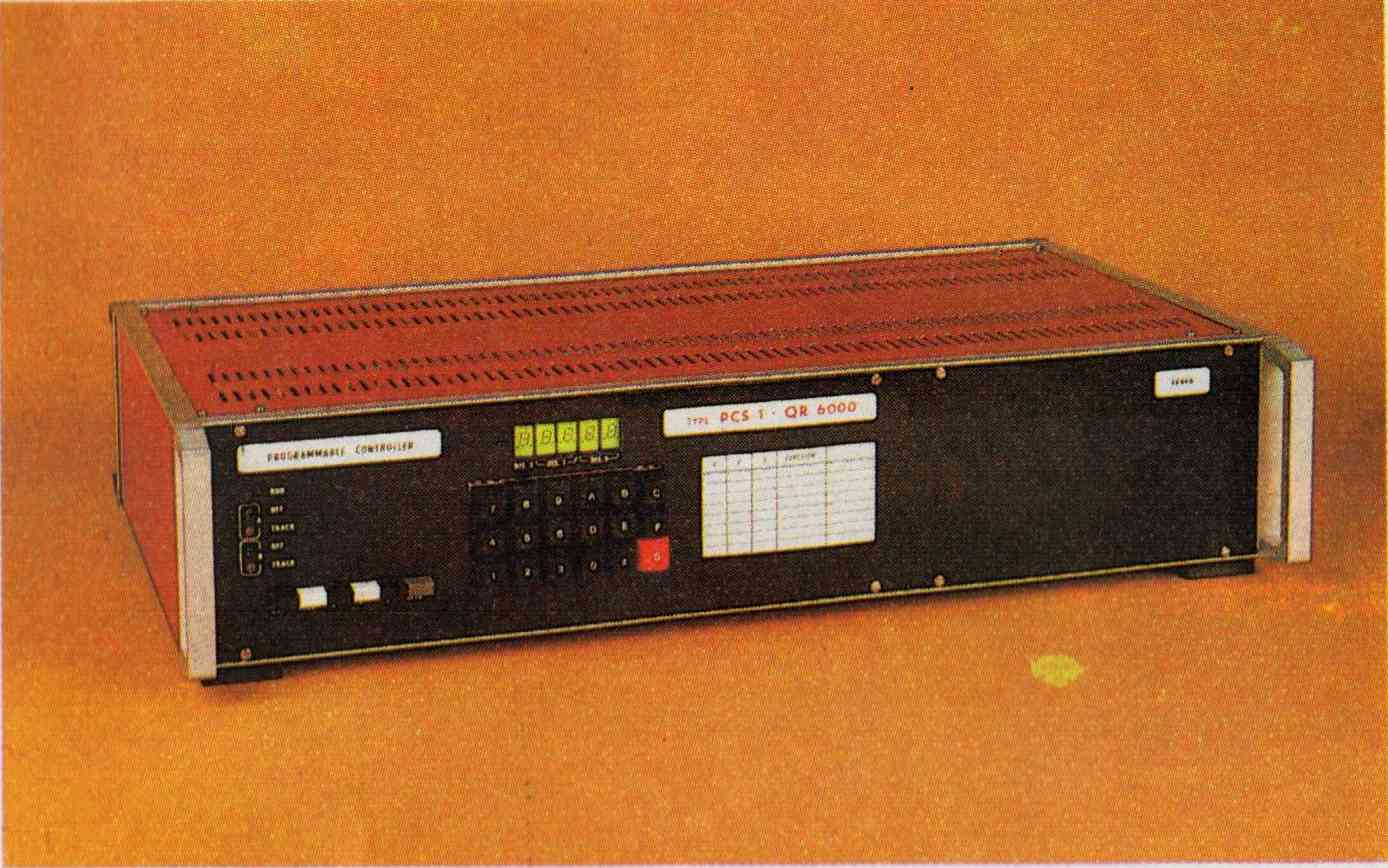

STAVEBNICOVÝ MIKROPOČÍTAČOVÝ SYSTÉM PCS 1-QR 6000

Použití:

Regulátor PCS 1 je modulární stavebnicí mikropočítačových regulátorů určených především pro nasazení v úlohách přímého číslicového řízení technologických procesů. Lze jím vytvářet dílčí automatizované technologické uzly pracující buď autonomně nebo jako nejnižší úroveň v hierarchickém členění distribuovaných řídících systémů.

Modulárnost stavebnice umožňuje sestavovat konfigurace číslicových regulátorů v závislosti na typu a rozsahu úlohy. PCS 1 je vybaven standardním programovým souborem tvořícím operační systém REGOS.

Tento operační systém zahrnuje v sobě:
- program MONITOR umožňující komunikaci obsluhy se systémem
- programový blok RUTINY obsahující soubor často používaných podprogramů
- programový blok JÁDRO umožňující monoprocesorové řízení v třinácti regulačních smyčkách, v reálném čase

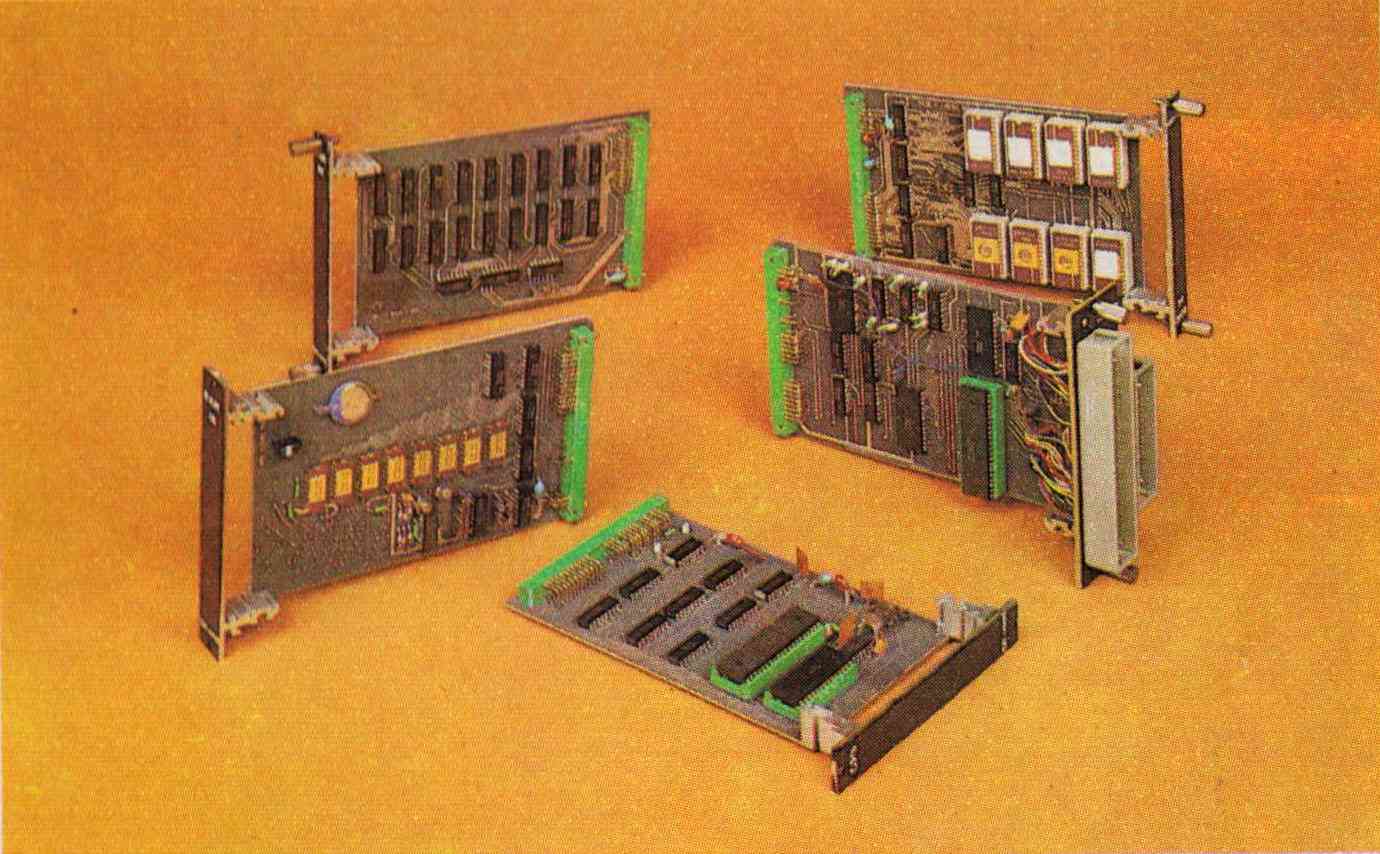

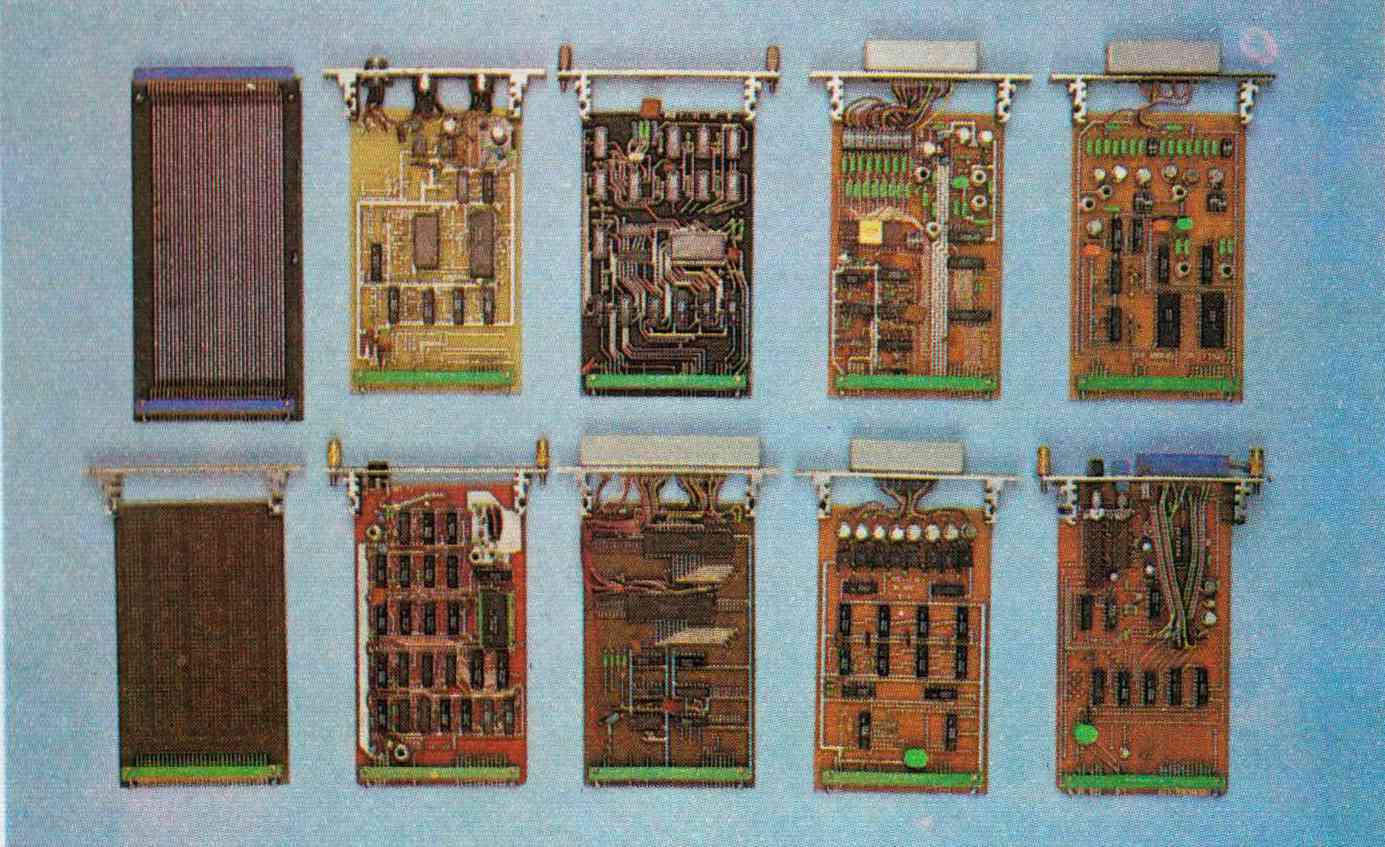

Soubor PCS 1-QR 6000 obsahuje:

QR6200	Skřín Regulátoru
QR6001	CPU	*
QR6002	RAM 1K
QR6003	RAM 8K	*
QR6004	ROM 8K	*
QR6005	IO 1
QR6006	TVCRT	*
QR6007	RT
QR6008	DAC
QR6009	ADC 8M
QR6010	IO 2
QR6011	IO 3
QR6012	PROG
QR6013	IO 4
QR6015	PROL
QR6016	UNIV
QR6029	GPS
QR6038	DAC 8
QR6039	ADC 8

*) Zdokumentované DPS … schéma získáno zpětným inženýrstvím.
