Pravděpodobně DPS vlastního mikropočítače DA

Mikropočítač Didaktik Alfa nebil k dispozici, ani dokumentace, schémata vlastního mikropočítače odvozeno od Didaktik Alfa 2. Schéma získáno metodou zpětného inženýrství.

Budu se zde výhradně věnovat technickým prostředkům.

Vypadá to, že rozdíl mezi vlastním mikropočítačem Didaktik Alfa 2 a Didaktik Alfa je pouze v pár přeškrabech spojů a propojek.

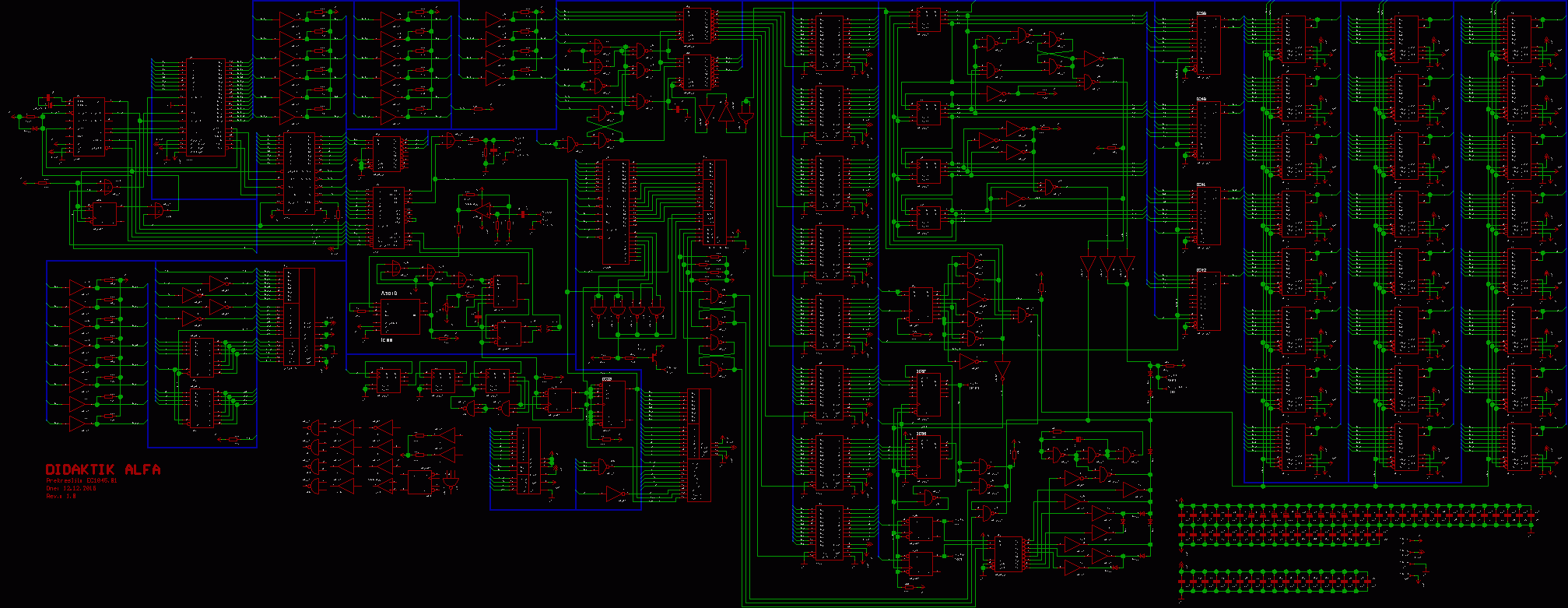

Pravděpodobné schéma vlastního mikropočítače DA a černobílá verze ZDE.

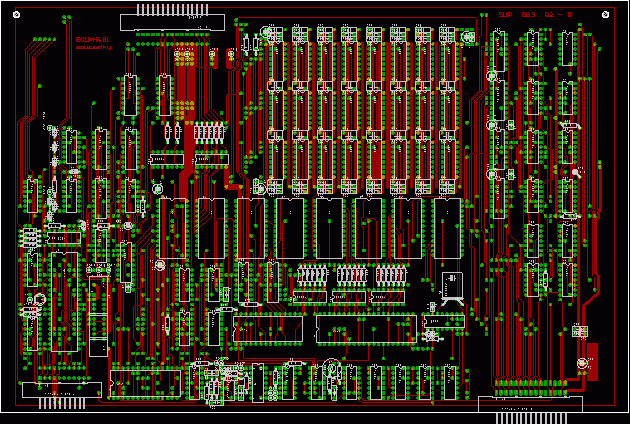

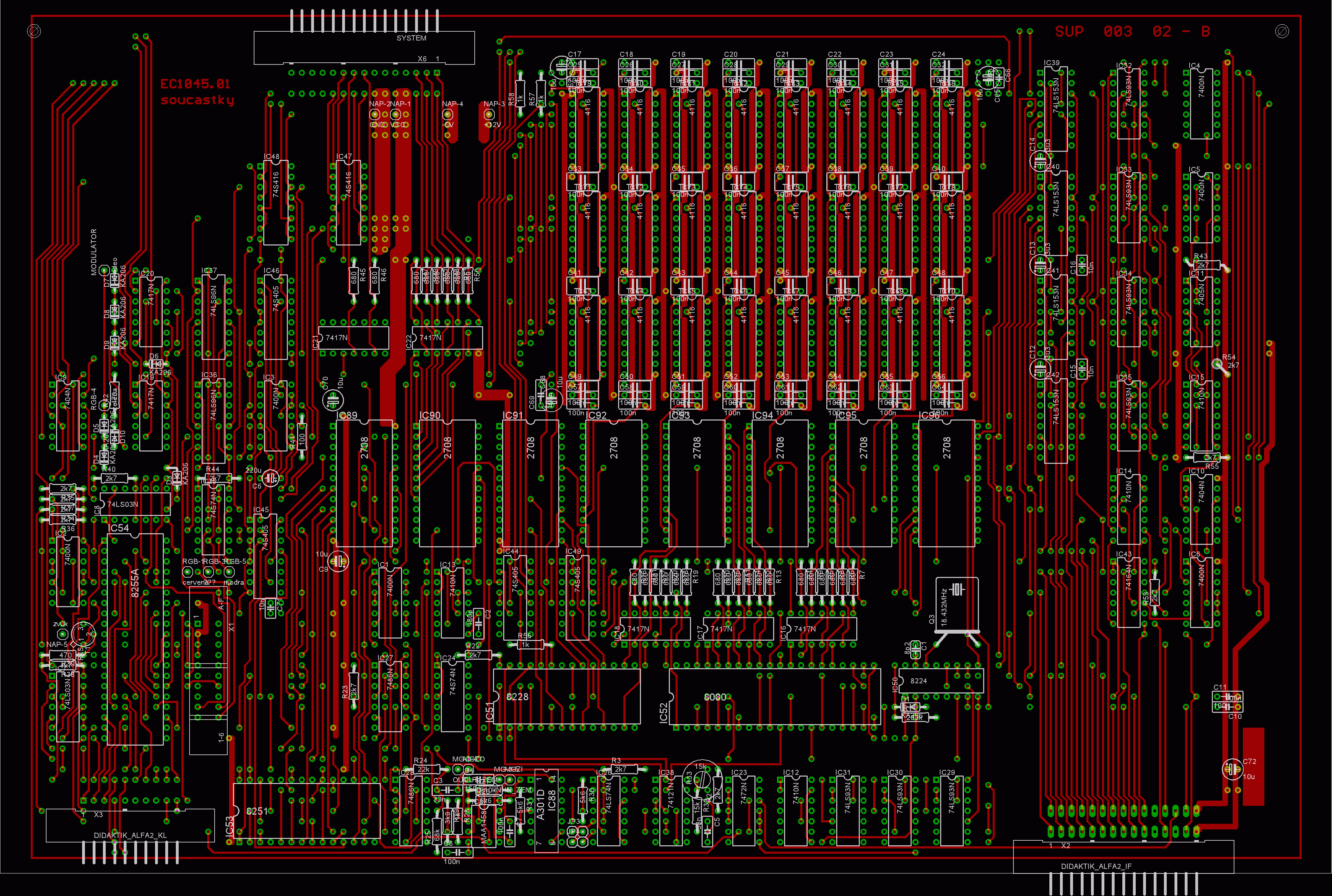

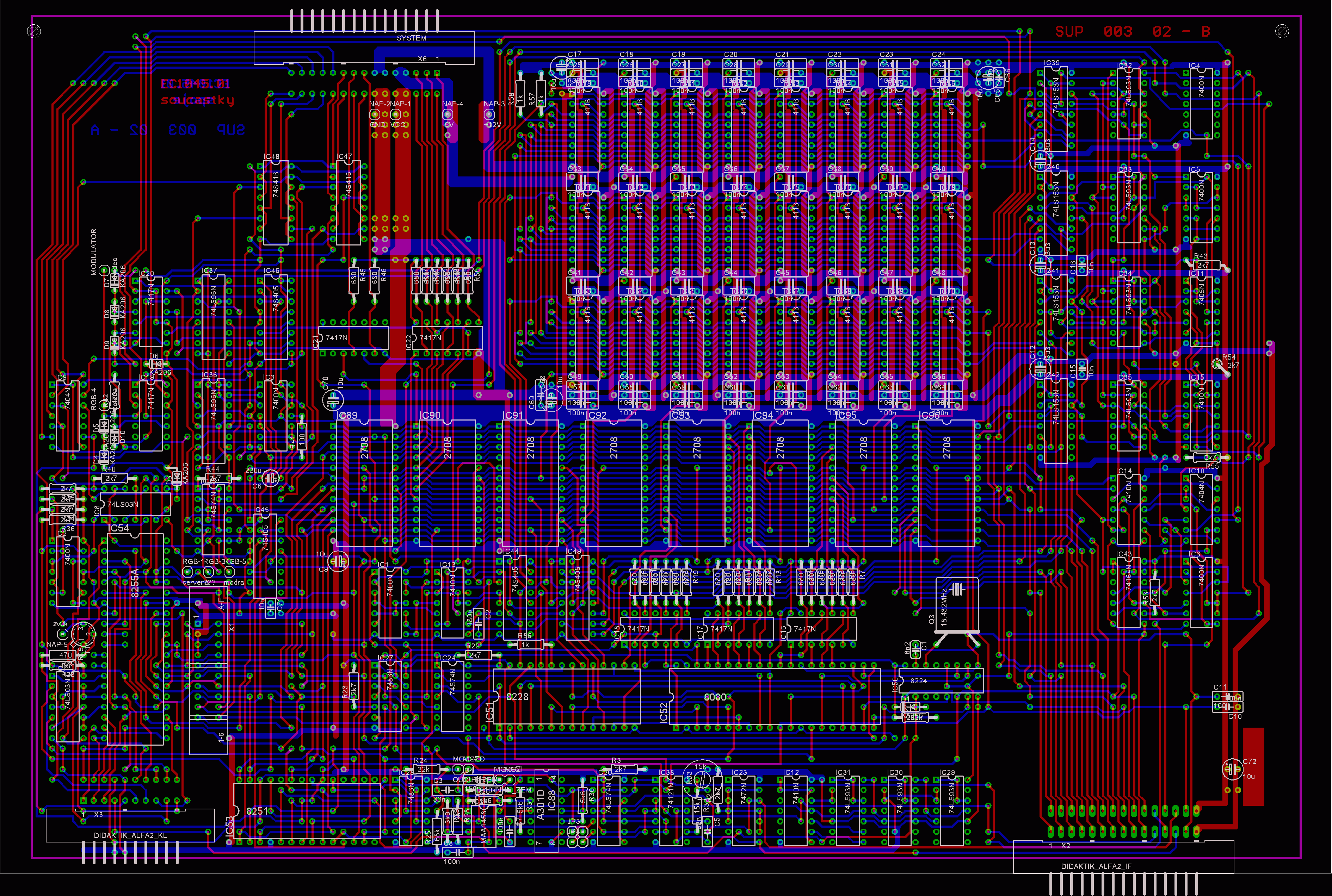

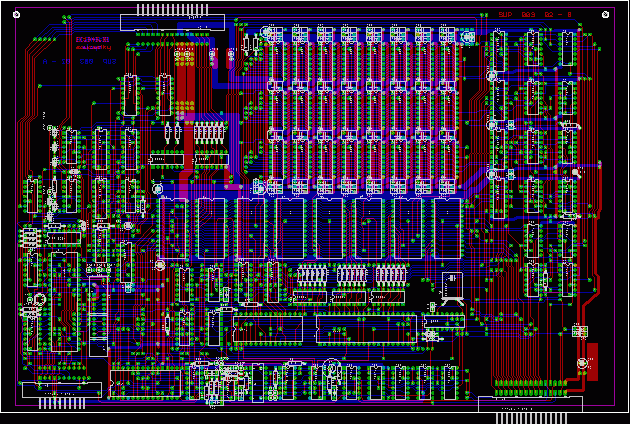

Pravděpodobná DPS vlastního mikropočítače DA
