schéma "B"



Budu se zde výhradně věnovat technickým prostředkům a to proto, že již existují stránky které se věnují tomuto počítači např. ZDE (jejich zrcadlo) a nebo ZDE.

Originální a další dokumentace je k dispozici například ZDE a zrcadlo, technický popis nemusí vždy odpovídat schématům, co jsem spáchal, protože až na vzácné výjimky šlo o získaní schémat metodou zpětného inženýrství.

Schéma z části získáno metodou zpětného inženýrství.



Mikropočítač



U dané verze IQ151 se nepovedlo zcela identifikovat napájení obvodu MH101 a MH102.


ZPA NB 162-00006-8 5V RWM

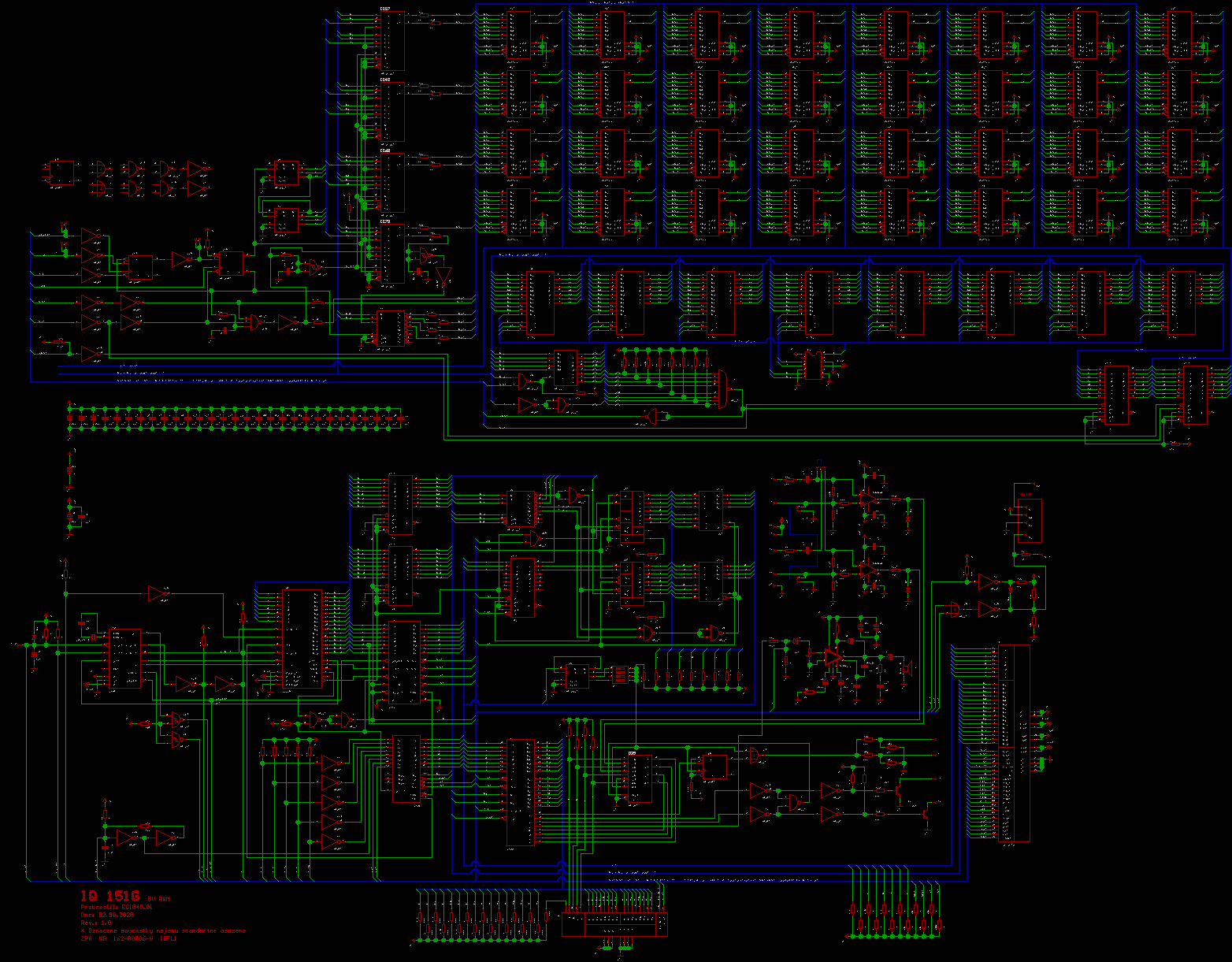

Schéma IQ151 ZPA k ZPA NB 162-00006-8 5V RWM a černobílá verze ZDE.

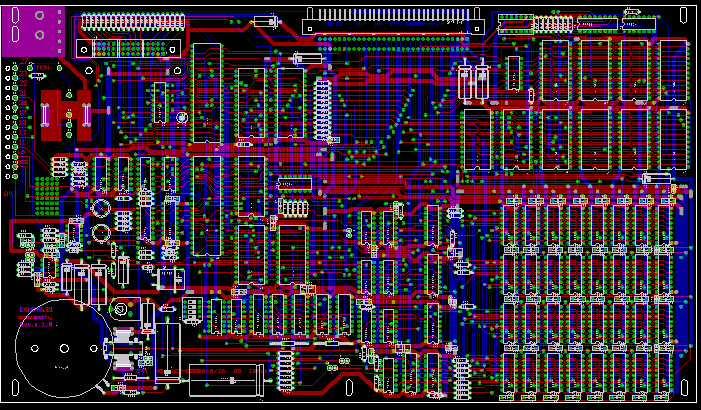

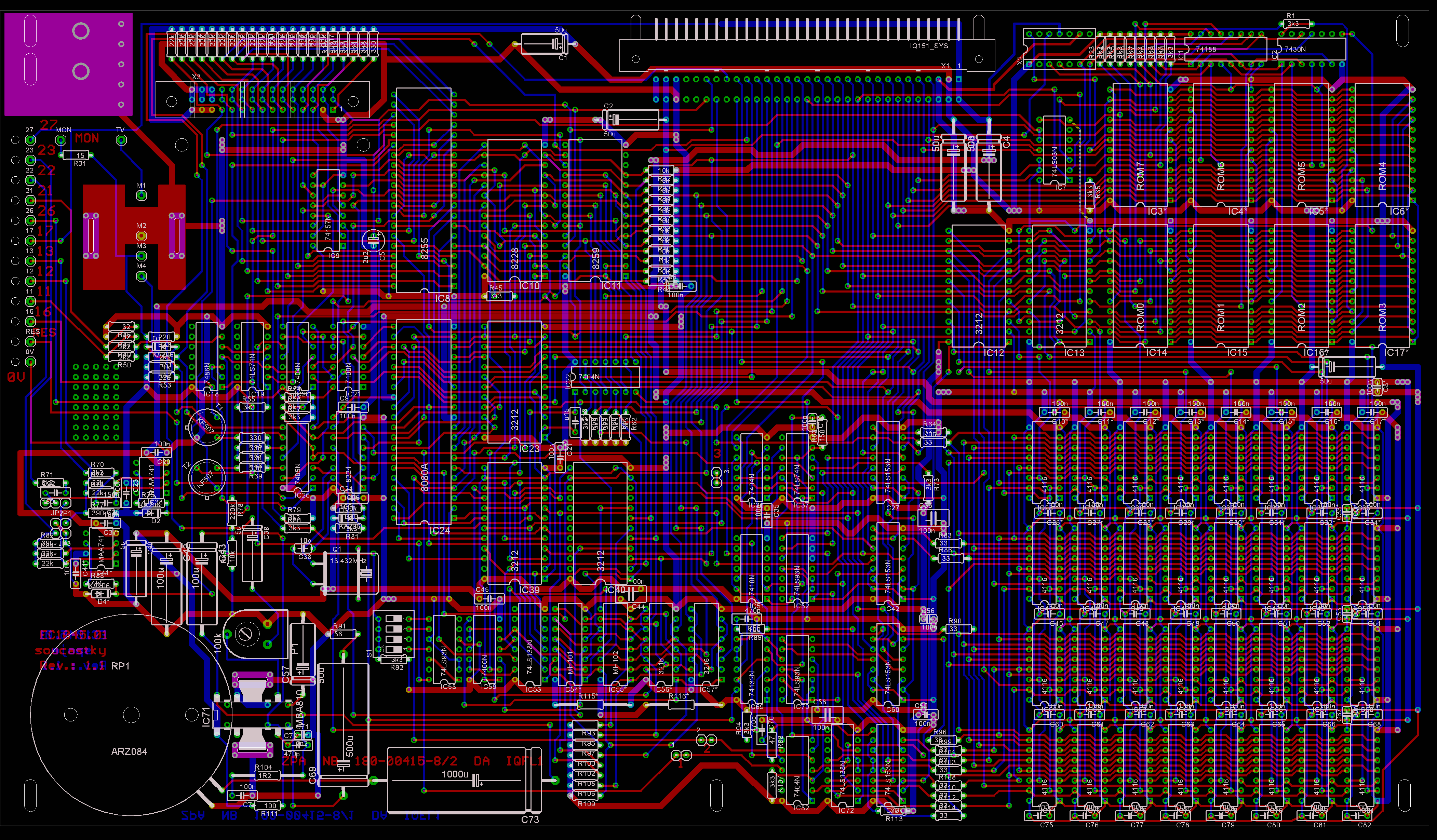

DPS IQ151 ZPA ZPA NB 162-00006-8 5V RWM



ZPA NB 162-00006-8


Schéma IQ151 ZPA k DPS NB ZPA NB 162-00006-8 a černobílá verze ZDE.






DPS IQ151 ZPA ZPA NB 162-00006-8



ZPA NB 180-00415-8

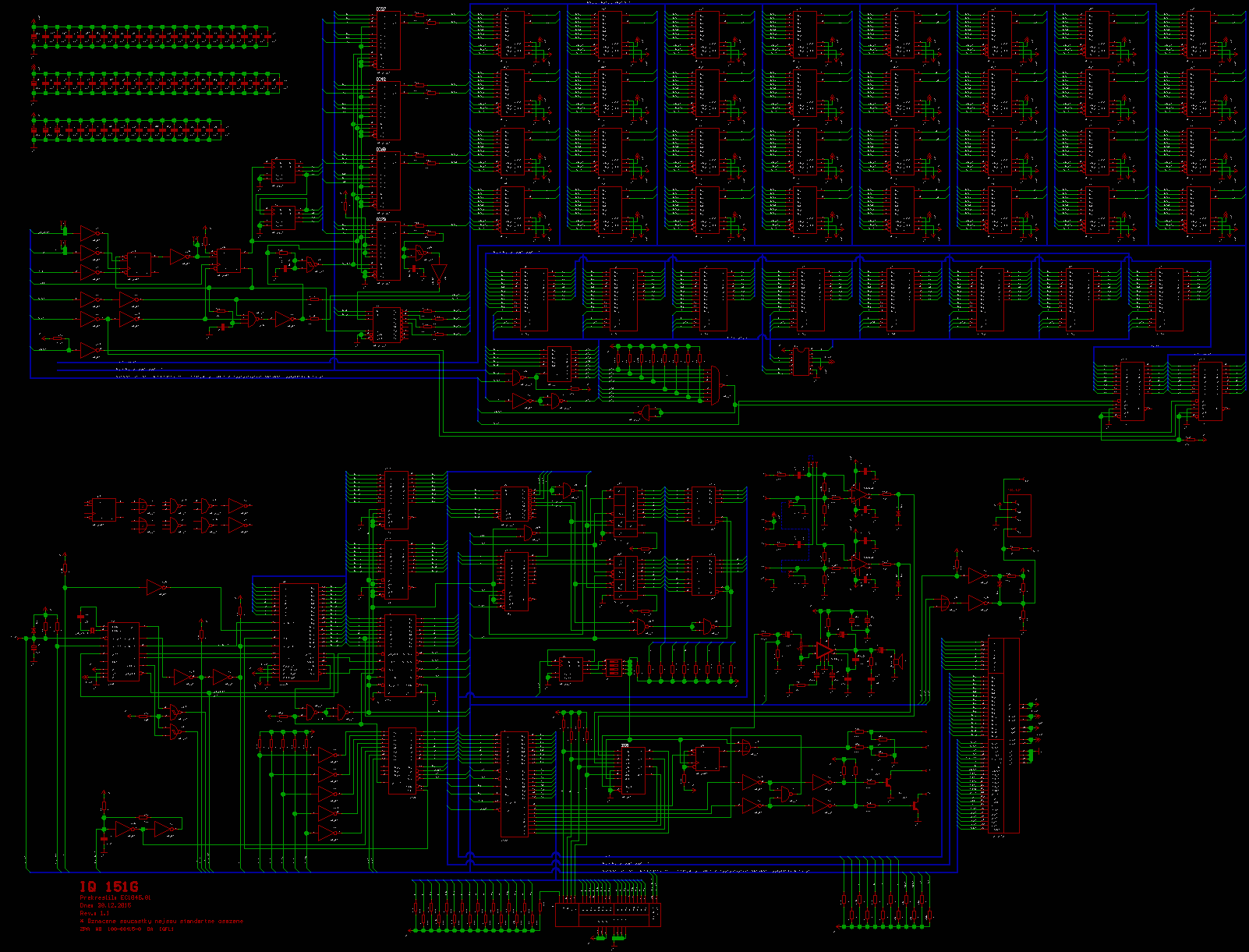

Schéma IQ151 ZPA k DPS ZPA NB 180-00415-8 a černobílá verze ZDE.

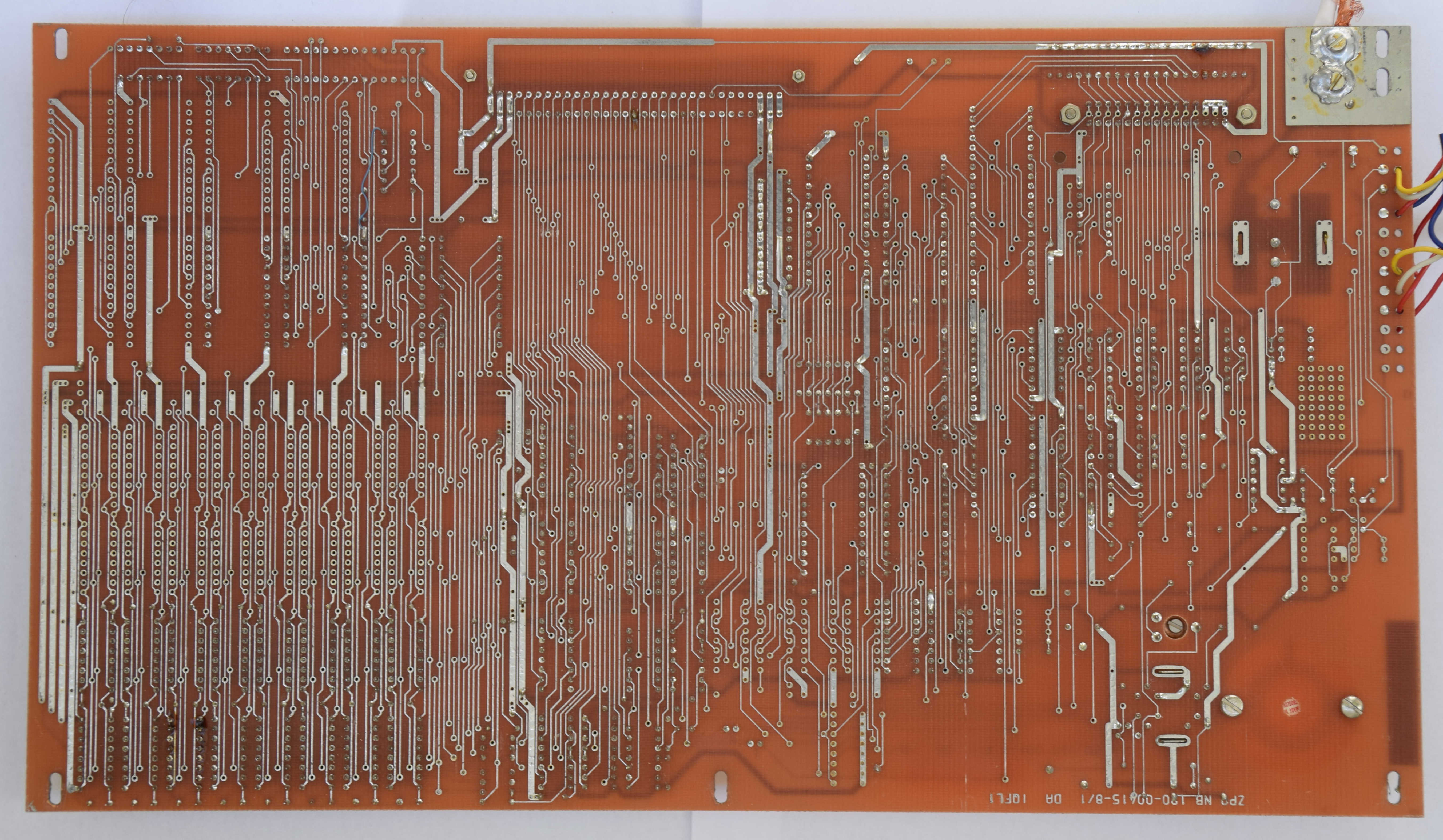

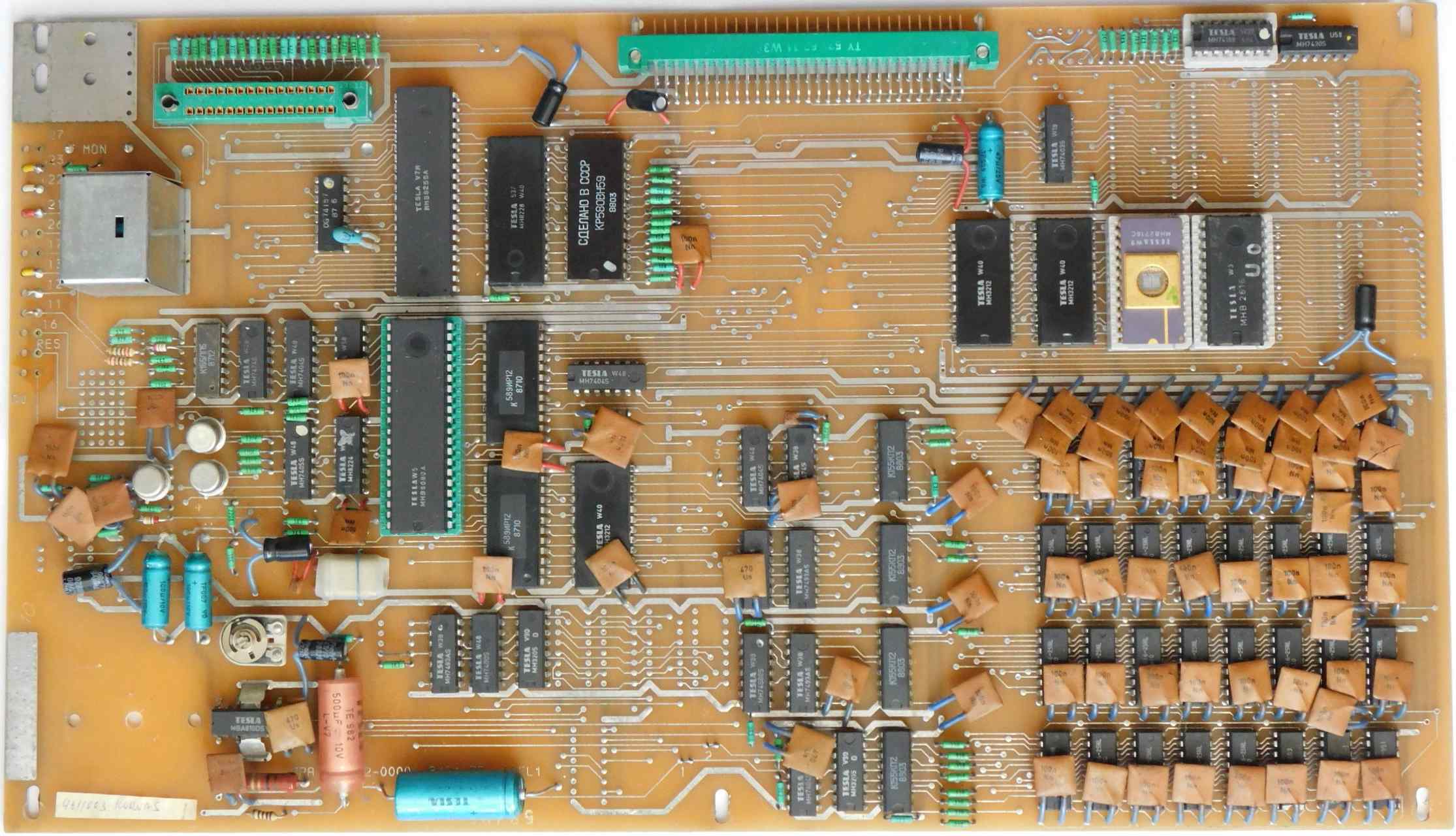

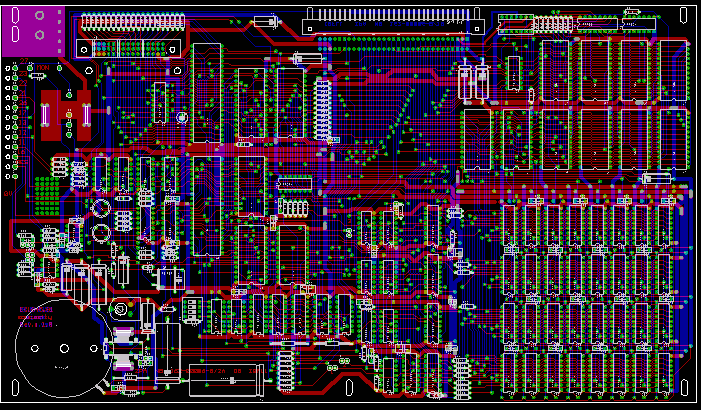

DPS IQ151 ZPA NB 180-00415-8

Klávesnice

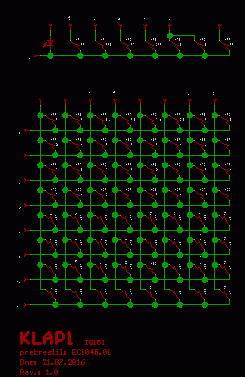

Schéma klavesnice a černobílá verze ZDE.

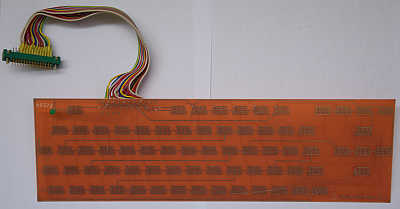

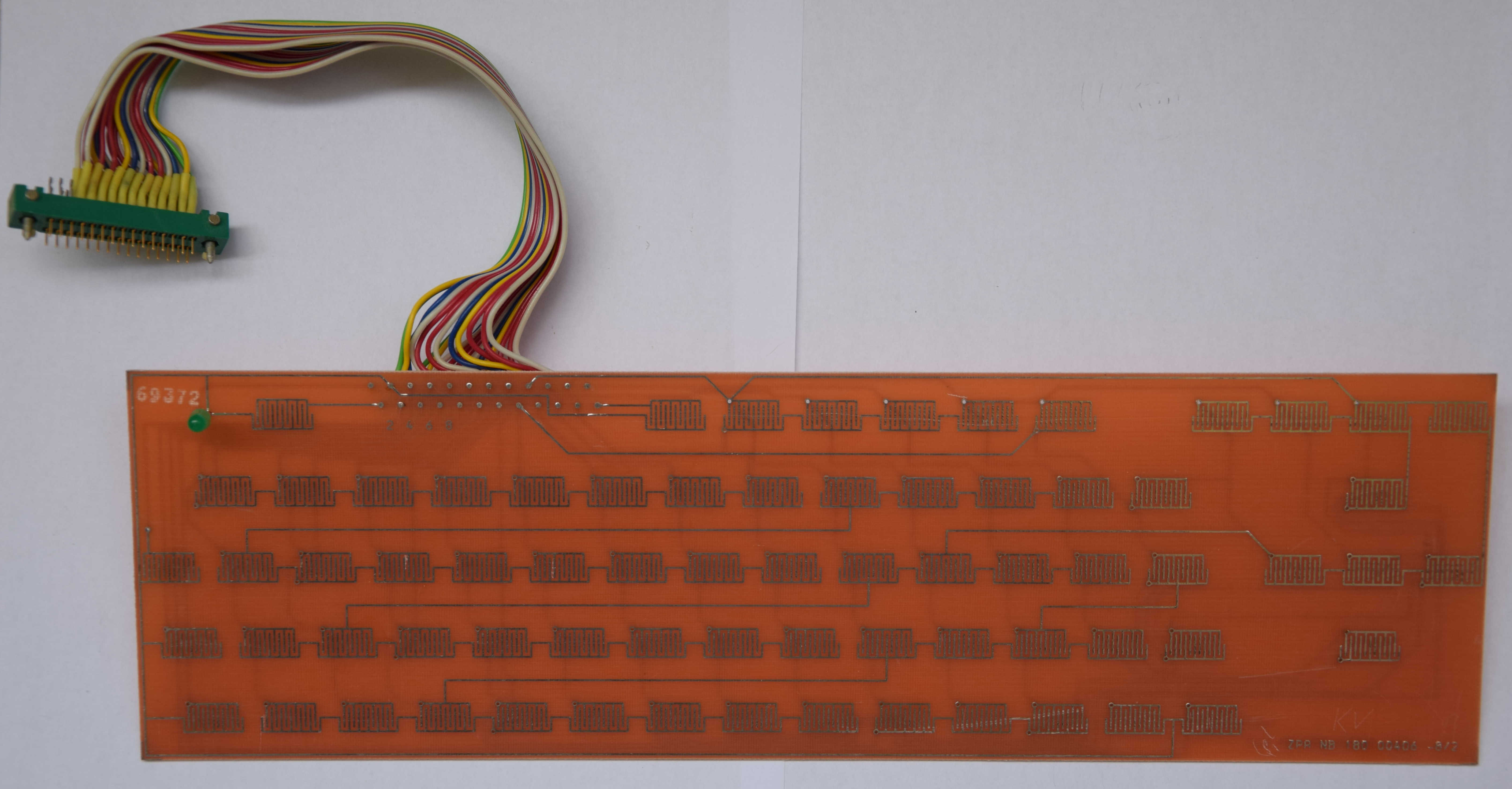

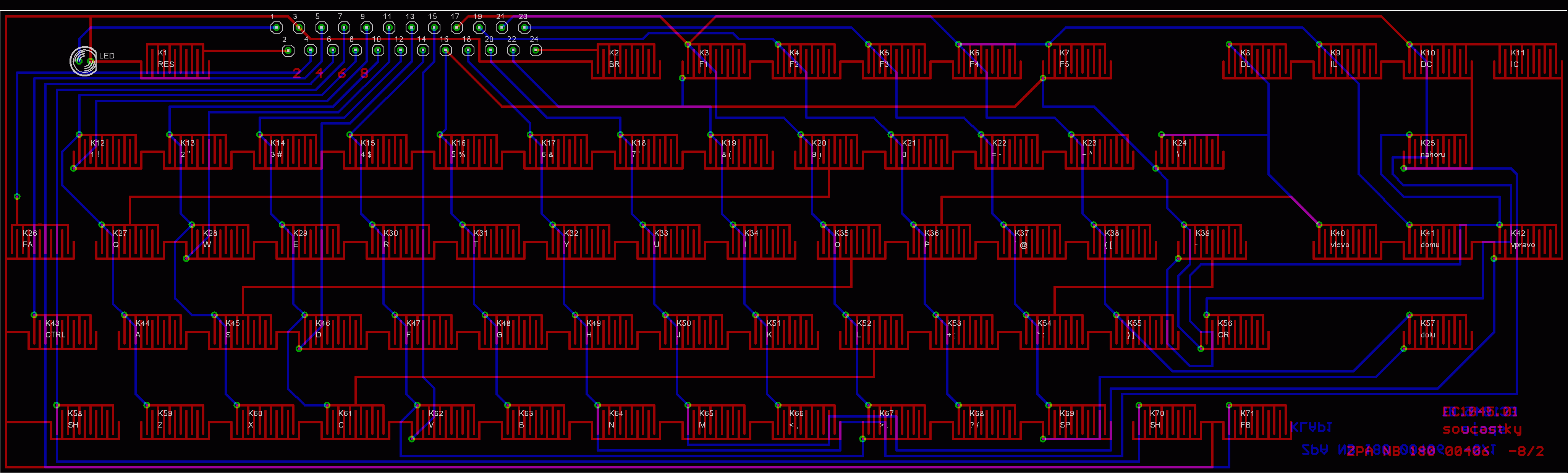

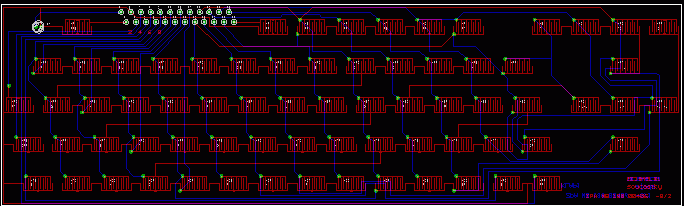

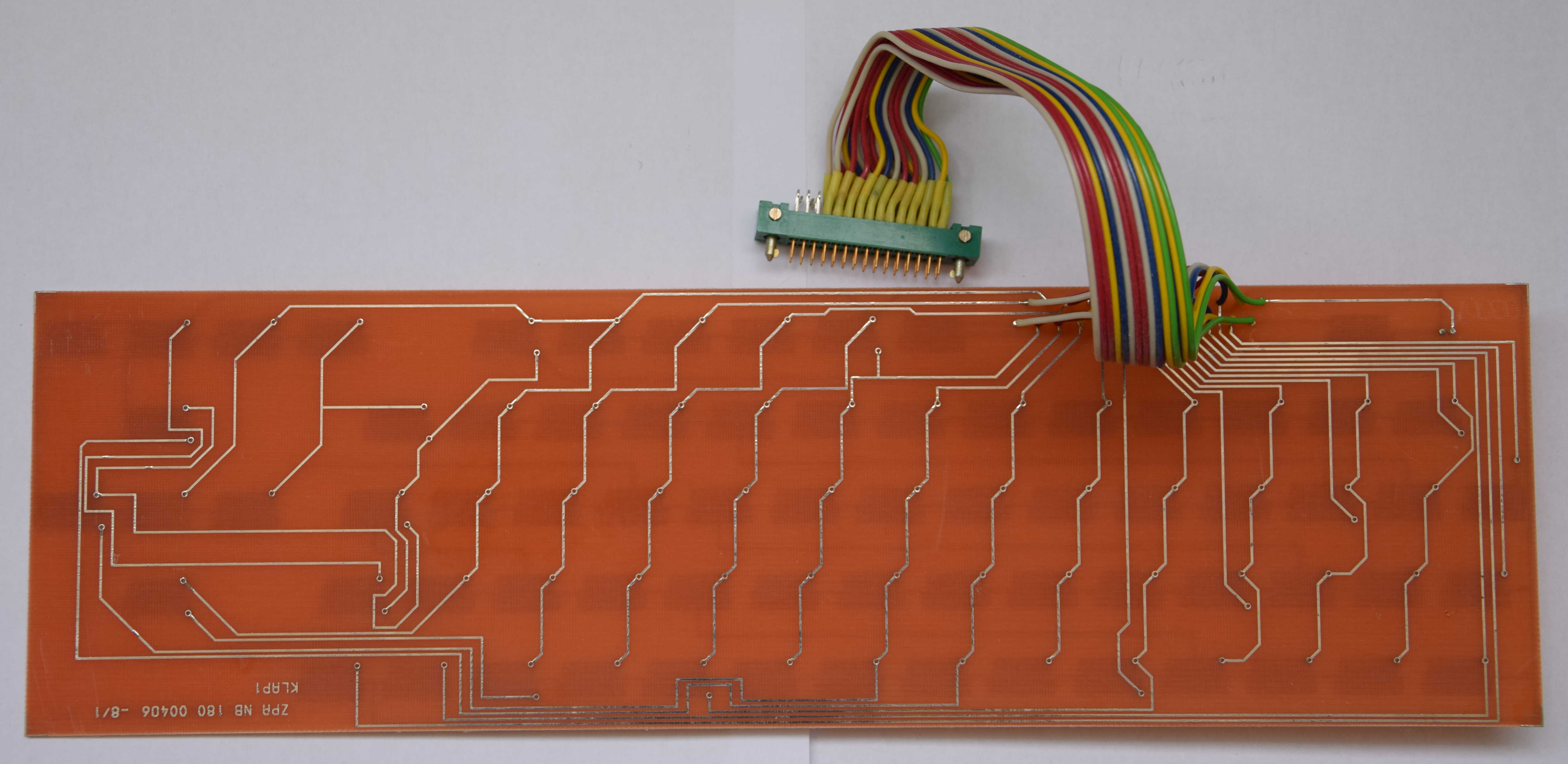

DPS klávesnice

Sběrnice

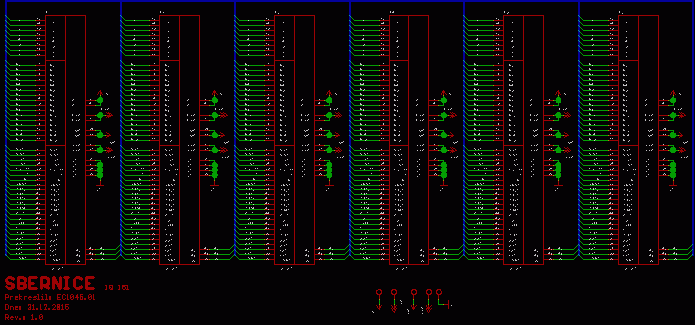

Schéma sběrnice a černobílá verze ZDE.

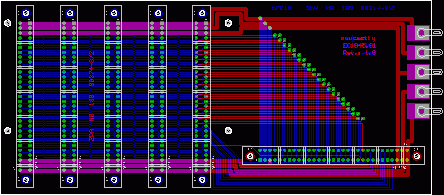

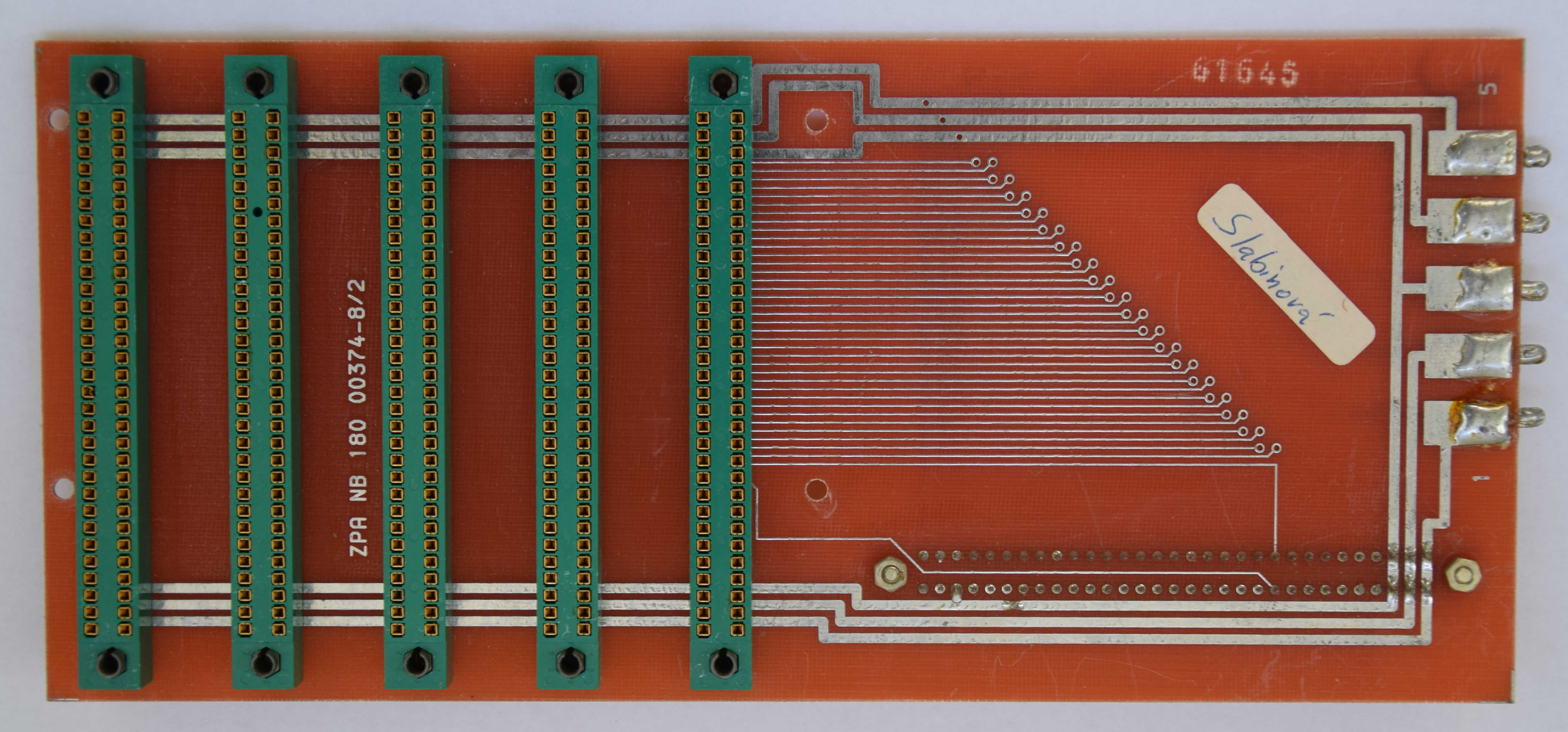

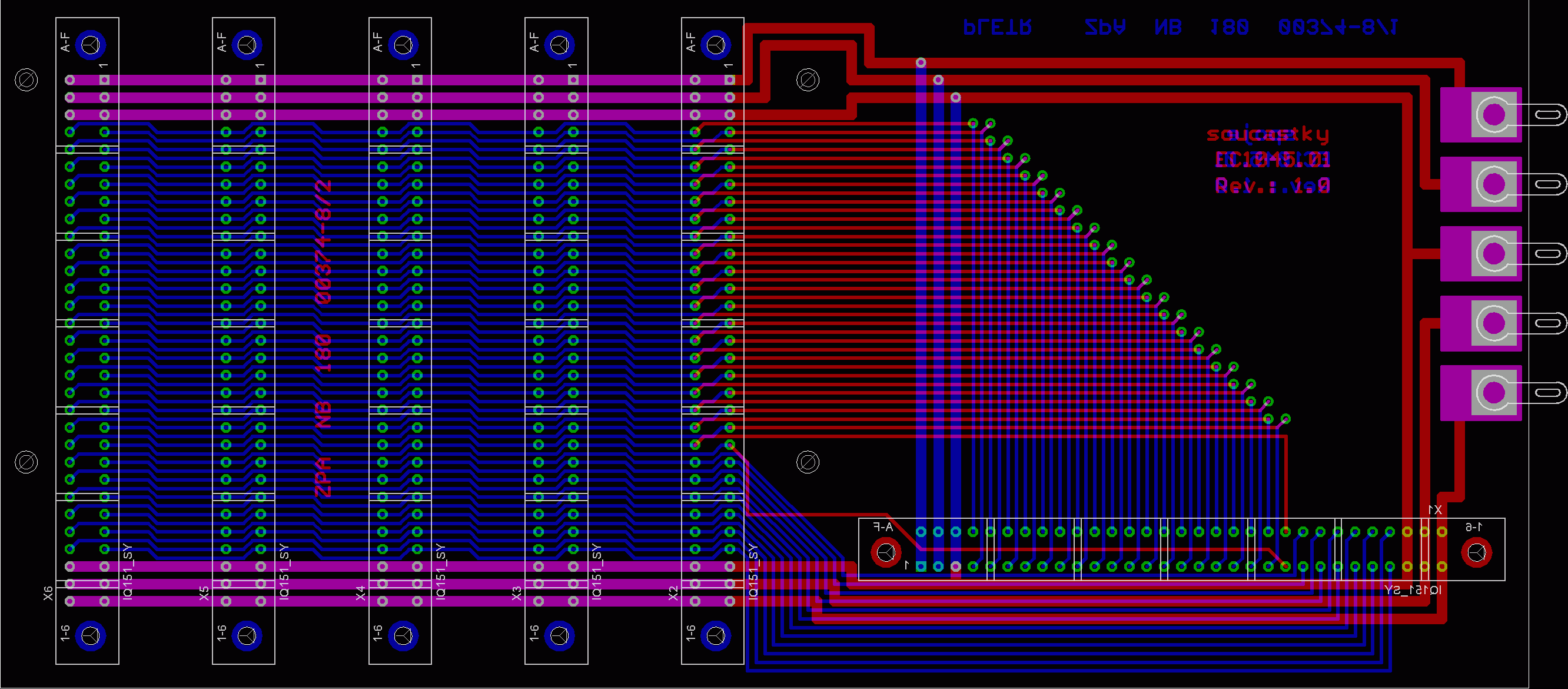

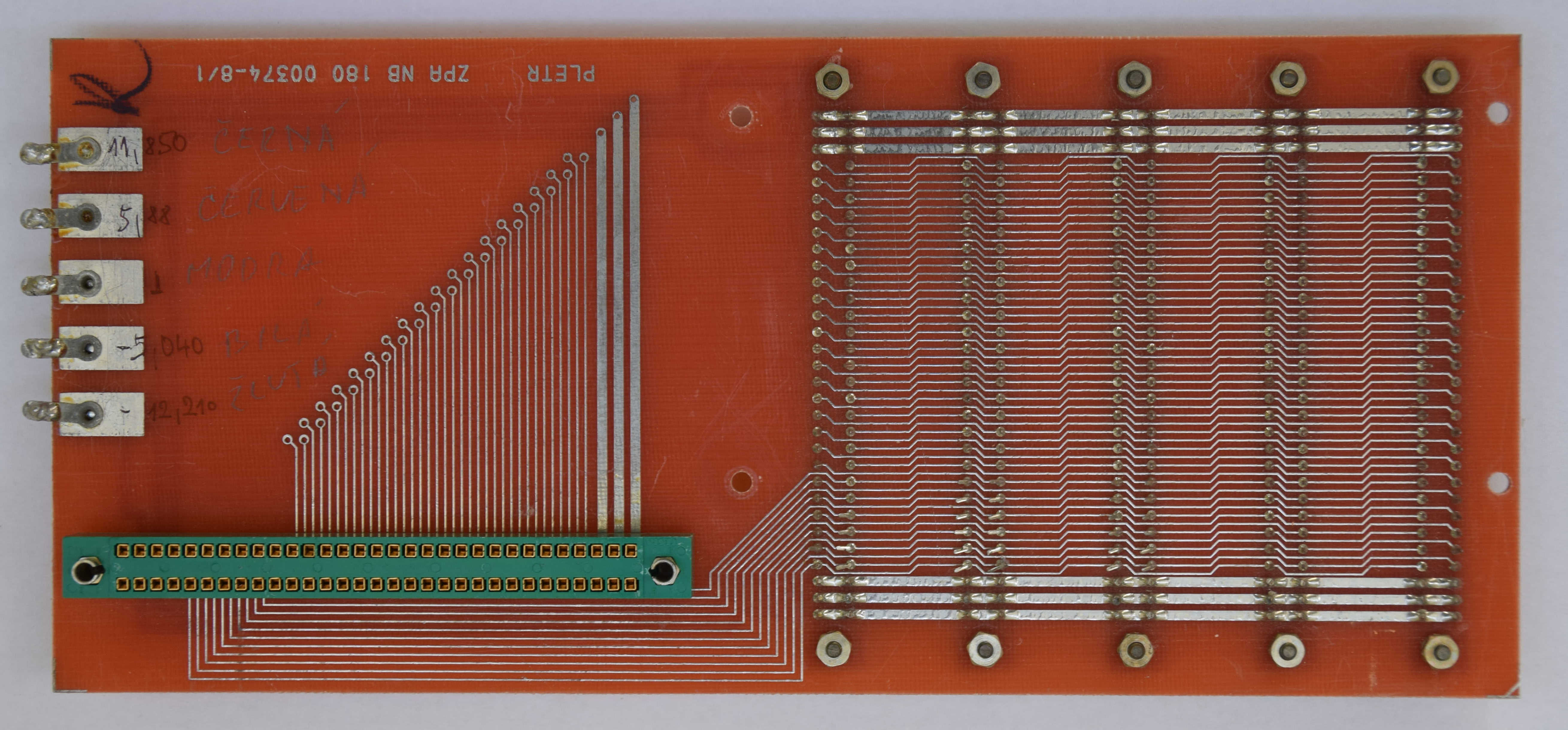

DPS sběrnice

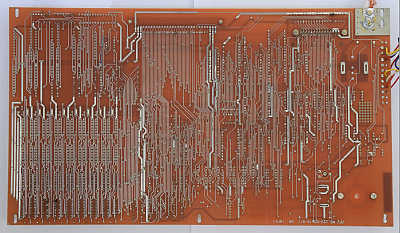

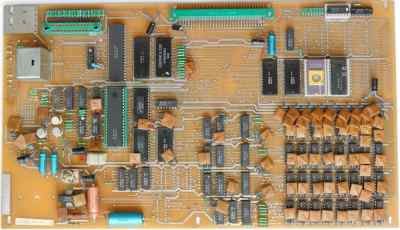

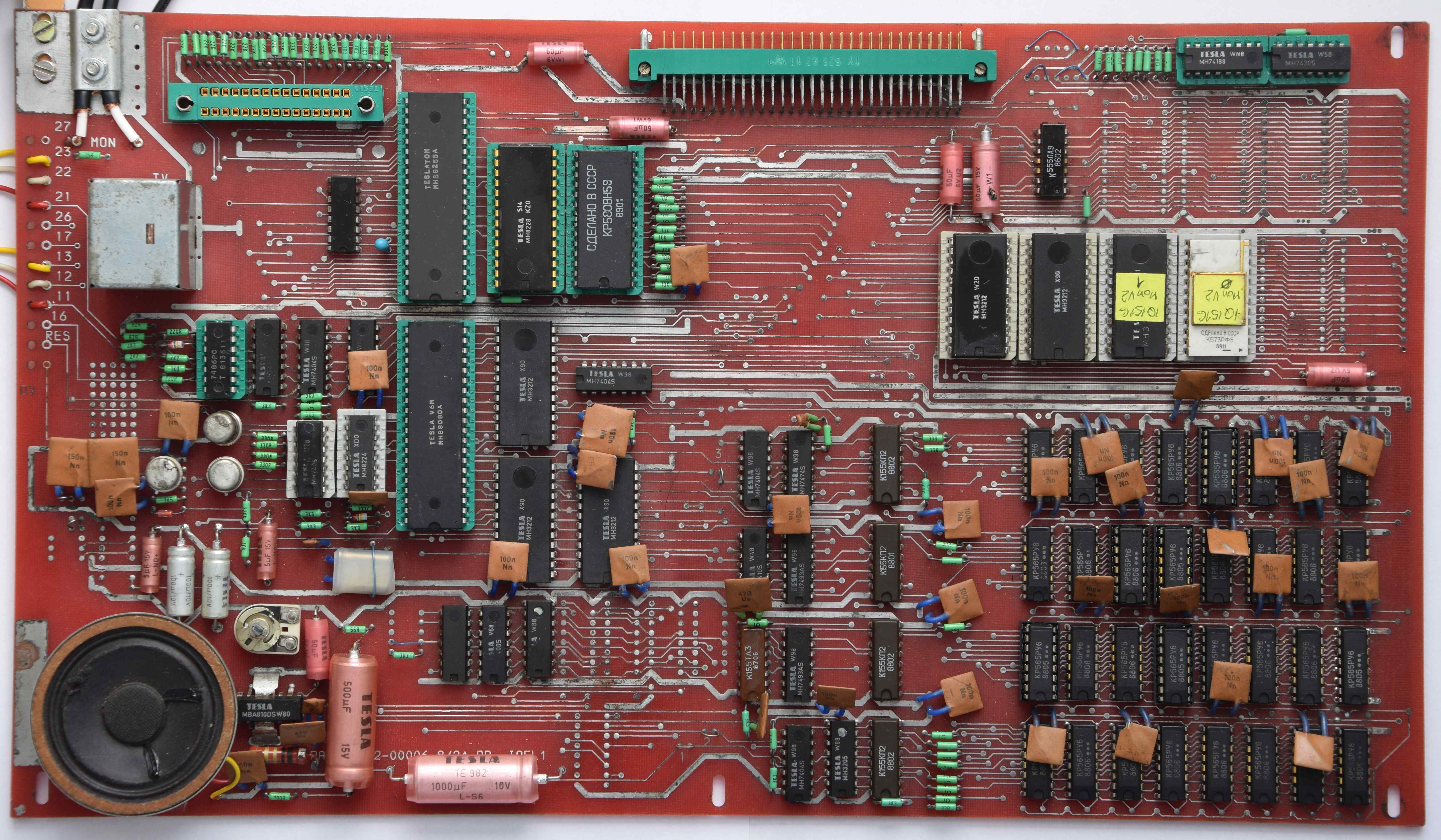

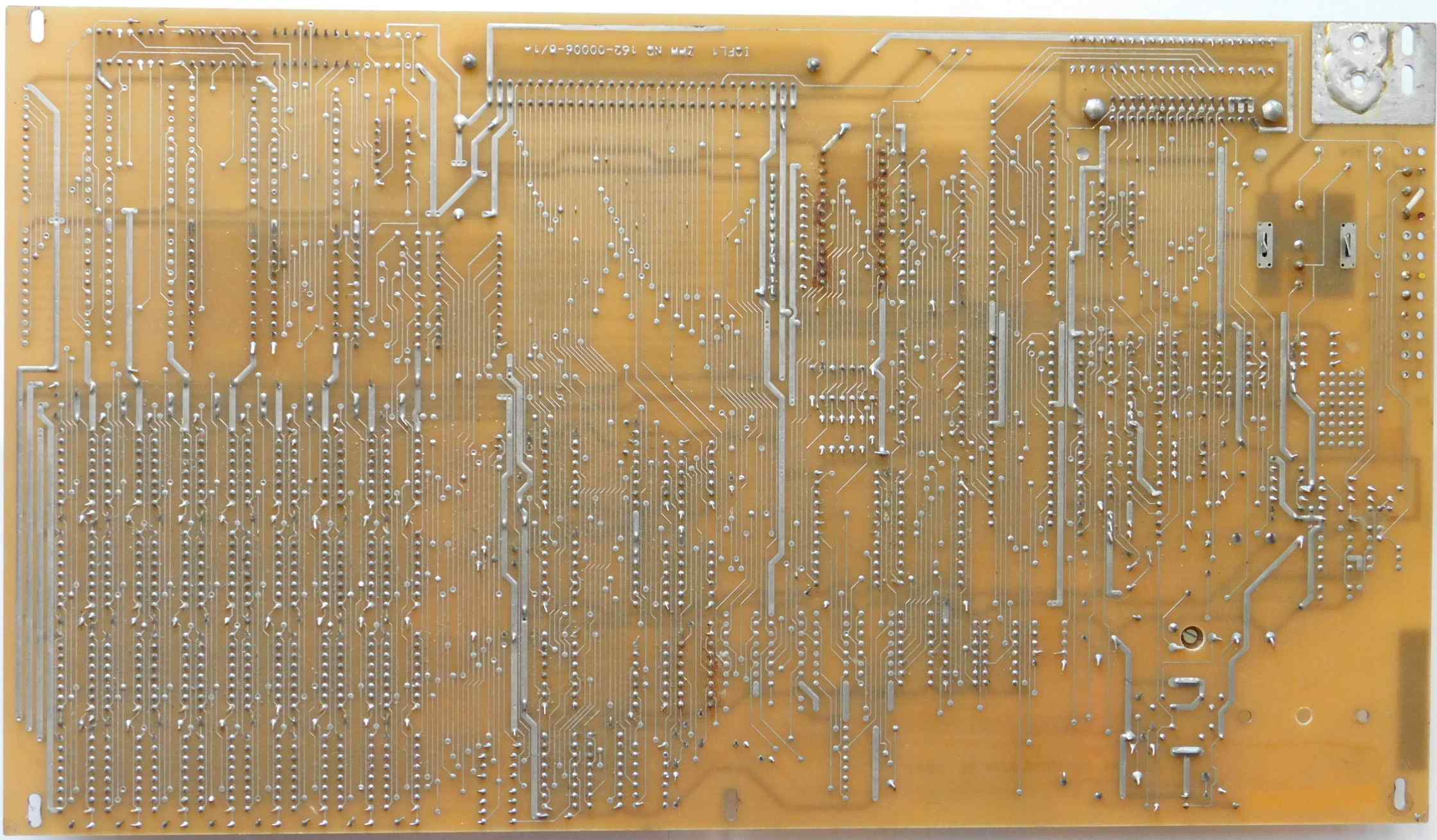

Technické porno

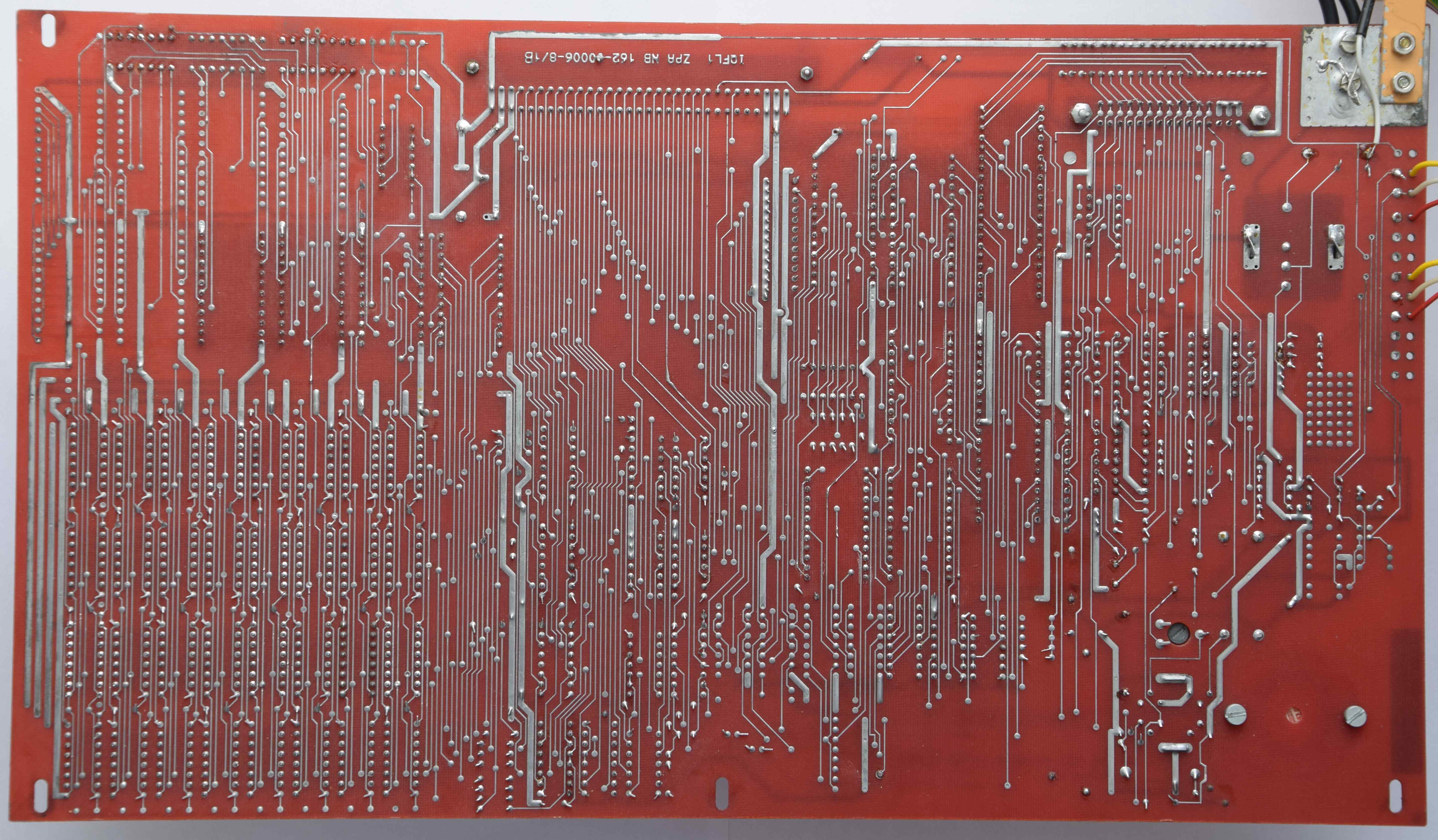

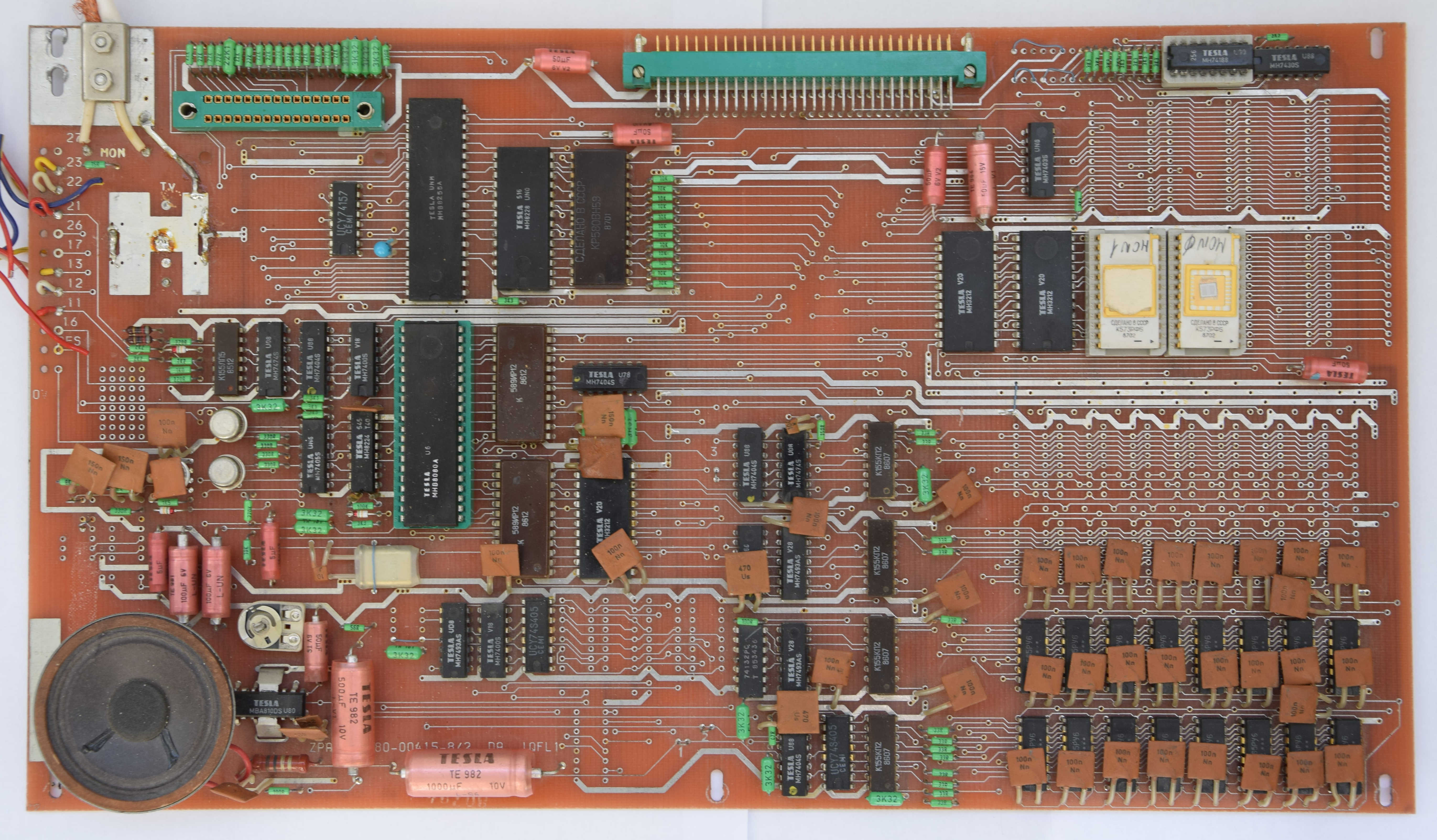

ZPA NB 162-00006-8/2A DB IQFL1DPS IQ FL1 ZPA NB 162-00006-8/1B

DPS ZPA NB 162-00006-8/2A DB IQFL1DPS IQ FL1 ZPA NB 162-00006-8/1A

DPS ZPA NB 180-00415-8/2 DA IQFL1DPS ZPA NB 180-00415-8/1 DA IQFL1
